Bedienungsanleitung für Icron USB 3-2-1 Starling 3251C USB-Extender-System

Wichtige Informationen aus der Anleitung

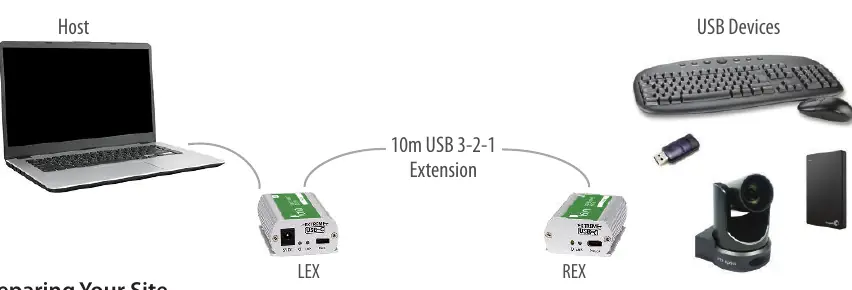

Das Icron USB 3-2-1 Starling 3251C ist ein Extender-System, das USB 3.2-Verbindungen über eine Distanz von bis zu 10 Metern ermöglicht. Das System besteht aus zwei Einheiten: der LEX-Einheit (Local Extender), die mit dem Computer verbunden wird, und der REX-Einheit (Remote Extender), an die das USB-Gerät angeschlossen wird. Die Verbindung zwischen beiden Einheiten erfolgt ausschließlich über das mitgelieferte Spezialkabel.

Produktinhalt

• LEX (Local Extender)
• REX (Remote Extender)
• USB 3.2 Gen 1 USB-C Kabel
• Spezial-Link-Kabel (10m, CM oder Plenum-zertifiziert)
• Kabel-Einziehhilfe
• Schnellstartanleitung

Installation des Extender-Systems

Stellen Sie vor der Installation sicher, dass der Computer und die USB-Geräte innerhalb der Reichweite des mitgelieferten Kabels positioniert sind. Vermeiden Sie die Verlegung des Kabels in der Nähe von Störquellen wie elektrischen Leitungen oder Leuchtstoffröhren.

Installation der LEX-Einheit

1. Platzieren Sie die LEX-Einheit in der Nähe des Computers.
2. Verbinden Sie das mitgelieferte USB 3.2 Gen 1 Kabel mit dem Host-Port der LEX-Einheit und einem USB 3-Port am Computer.
3. Optional: Schließen Sie ein 5V 3A Netzteil an, falls die Stromversorgung über den USB-Bus nicht ausreicht (LED leuchtet bernsteinfarben).

Verbindung zwischen LEX und REX

1. Stecken Sie ein Ende des mitgelieferten Spezialkabels in den Link-Port der LEX-Einheit.
2. Stecken Sie das andere Ende in den Link-Port der REX-Einheit.

Installation der REX-Einheit

1. Platzieren Sie die REX-Einheit in der Nähe des USB-Geräts.
2. Verbinden Sie das USB-Gerät mit dem Device-Port der REX-Einheit.

Montageoptionen

Das Gehäuse des Starling 3251C bietet verschiedene Befestigungsmöglichkeiten:

• Montage-Kit: Verwendung der optionalen Montagehalterungen (Bestellnummer 21-00155).
• Direkte Oberflächenmontage: Nutzung der vier vorgebohrten Löcher am Gehäuseboden.
• Kabelbinder-Montage: Nutzung der vier Schlitze am Gehäuseboden zur Befestigung an Stangen oder anderen Oberflächen.

Fehlerbehebung

Überprüfen Sie bei Problemen zuerst die LED-Anzeigen:

• Alle LEDs aus: Prüfen Sie die Stromversorgung und die Verbindung zum Host.
• Link-LEDs aus oder blinkend: Das Kabel zwischen LEX und REX ist möglicherweise nicht korrekt installiert oder defekt.
• Power-LED leuchtet bernsteinfarben: Die Stromversorgung ist nicht optimal. Verwenden Sie ein optionales 5V 3A Netzteil.
• Gerät wird nicht erkannt: Testen Sie das Gerät direkt am Computer, um einen Defekt des Geräts auszuschließen. Aktualisieren Sie ggf. die USB-Treiber des Computers.

Technische Daten

• Reichweite: 10 Meter (mit mitgeliefertem Kabel).
• Durchsatz: Bis zu 5 Gbps.
• Stromversorgung: Bus-betrieben oder optional 5V 3A Netzteil.
• Kompatibilität: USB 1.1, 2.0 und 3.2 Gen 1.
• Betriebstemperatur: 0°C bis 50°C.
