Bedienungsanleitung für Güde GKS 108L Kettenschärfgerät
Schnellstartanleitung und Bedienungshandbuch für das Güde GKS 108L Kettenschärfgerät. Erfahren Sie alles über Montage, Betrieb, Wartung und Sicherheitshinweise.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung beschreibt die Montage, Inbetriebnahme, Bedienung und Wartung des Güde GKS 108L Kettenschärfgeräts. S. 6, 7, 8, 15
Wichtigste Schritte
- Gerät fest auf einer Werkbank montieren. S. 15
- Sägekette einspannen und schärfen. S. 10, 11, 12, 13
Erste Inbetriebnahme
- Sichtprüfung vor jedem Betrieb durchführen. S. 18
- Probelauf von mindestens 30 Sekunden ohne Belastung durchführen. S. 18
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Starke Schwingungen oder Mängel
Gerät sofort ausschalten und Ursache prüfen.
S. 18
Blockade
Gerät sofort ausschalten.
S. 18Wartung und Reset
- Lüftungsschlitze sauber halten. S. 18
- Bewegliche Teile mit umweltfreundlichem Öl behandeln. S. 19
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Nennaufnahmeleistung | 85 W (S2 : 15 min) | Leistungsaufnahme des Motors | S. 15 |
| Leerlaufdrehzahl | 5000 min-1 | Drehzahl ohne Last | S. 15 |
| Schleifscheiben-ø | 108 mm | Durchmesser der Schleifscheibe | S. 15 |
| Gewicht | 2,09 kg | Gesamtgewicht des Geräts | S. 15 |
Wo es im PDF steht
- Inbetriebnahme S. 8, 9, 10, 11
- Technische Daten S. 15
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Anweisungen für die Montage, den Betrieb und die Wartung des Güde GKS 108L Kettenschärfgeräts. Das Gerät ist ausschließlich zum Schärfen von Sägeketten bestimmt und muss vor der Inbetriebnahme fest auf einer Werkbank montiert werden. Bitte lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen.
Montage
Das Gerät muss sicher auf einer Werkbank oder einer ähnlichen stabilen Oberfläche befestigt werden. Achten Sie darauf, dass alle Schutzvorrichtungen korrekt montiert sind und die transparente Schutzhaube nicht entfernt wird.
Inbetriebnahme und Betrieb
Stellen Sie den gewünschten Schleifwinkel anhand der Skala ein. Spannen Sie die Sägekette in die Führung ein. Führen Sie den Schleifvorgang vorsichtig durch, indem Sie den Schleifkopf auf die Kette absenken. Achten Sie darauf, dass die Schleifscheibe frei drehen kann und keine beschädigten oder vibrierenden Scheiben verwendet werden.
Wartung und Pflege
Halten Sie das Gerät und insbesondere die Lüftungsschlitze stets sauber. Verwenden Sie zur Reinigung eine weiche Bürste. Behandeln Sie alle beweglichen Teile regelmäßig mit umweltfreundlichem Öl. Bei Beschädigungen am Netzkabel muss dieses durch den Hersteller oder einen qualifizierten Fachmann ersetzt werden.
Sicherheitshinweise
Tragen Sie bei der Arbeit mit dem Gerät immer eine Schutzbrille, Gehörschutz und Schutzhandschuhe. Arbeiten Sie nicht in nasser oder feuchter Umgebung. Halten Sie Kinder und unbeteiligte Personen vom Arbeitsbereich fern. Das Gerät ist nicht für den gewerblichen oder industriellen Einsatz konstruiert.
Praktische Hilfe
Typische Probleme
Gerät vibriert stark während des Betriebs
Prüfen Sie die Schleifscheibe auf Beschädigungen, korrekte Montage oder Unwucht. Ersetzen Sie die Scheibe bei Bedarf.
Kette wird nicht gleichmäßig geschärft
Überprüfen Sie die Winkeleinstellung und die Schleiftiefe. Stellen Sie sicher, dass die Kette korrekt in der Führung eingespannt ist.
Vor der Verwendung
- Sichtprüfung des Geräts auf Beschädigungen durchführen.
- Sicherstellen, dass die Schleifscheibe fest und korrekt montiert ist.
- Schutzhaube auf korrekten Sitz und Unversehrtheit prüfen.
- Kette korrekt in der Führung einspannen.
- Persönliche Schutzausrüstung (Schutzbrille, Gehörschutz, Handschuhe) anlegen.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Nennaufnahmeleistung
- 85 W (S2 : 15 min) - Das Gerät ist für den Kurzzeitbetrieb ausgelegt.
- Leerlaufdrehzahl
- 5000 min-1 - Die maximale Drehzahl ohne Belastung.
- Schleifscheiben-ø
- 108 mm - Der Durchmesser der kompatiblen Schleifscheibe.
Abbildungen und Diagramme

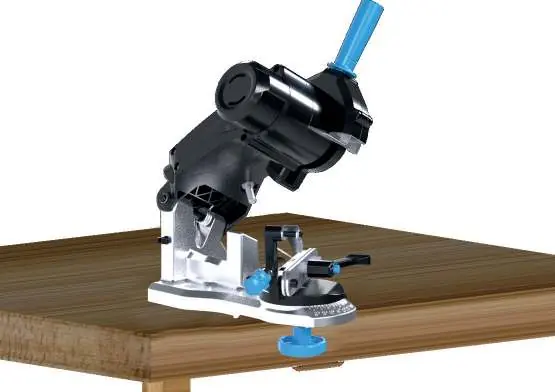

- Montage auf Werkbank: Das Gerät muss fest auf einer stabilen Oberfläche montiert werden, um einen sicheren Betrieb zu gewährleisten.
- Einstellen der Schleifwinkel: Die Skala am Gerät ermöglicht präzise Winkeleinstellungen für verschiedene Kettentypen.
Modellkompatibilität
- Nur zum Schärfen von Sägeketten bestimmt.
- Nicht für gewerblichen oder industriellen Einsatz konstruiert.
