Installationsanleitung für JBA Performance Exhaust 1526S / 1527S Abgaskrümmer

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Installationsanweisungen für die JBA Performance Exhaust Cat4Ward Header, passend für Jeep Wrangler 4.0L Modelle (1526S für 1991-99 und 1527S für 2000-06). Die Installation erfordert mechanische Grundkenntnisse. Es wird dringend empfohlen, das Fahrzeug auf einer Hebebühne zu bearbeiten oder sicher auf Unterstellböcken auf ebenem Boden abzustützen. Arbeiten Sie niemals nur mit einem Wagenheber.

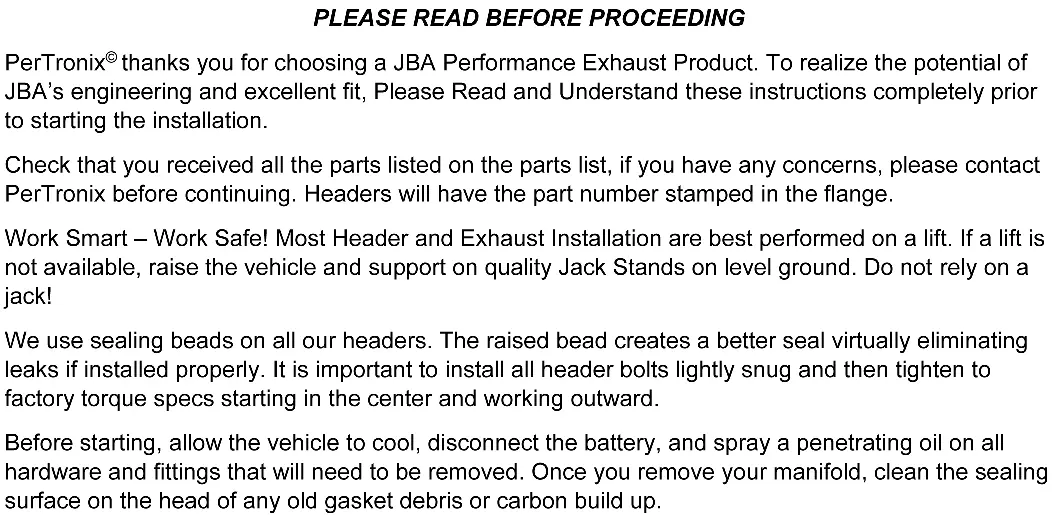

Vorbereitung und Sicherheit

• Lassen Sie den Motor vollständig abkühlen, bevor Sie beginnen.
• Klemmen Sie das Minuskabel der Batterie ab.
• Tragen Sie Kriechöl auf alle zu entfernenden Befestigungselemente auf, um das Lösen zu erleichtern.
• Stellen Sie sicher, dass alle Teile aus der Teileliste vorhanden sind.

Ausbau des alten Krümmers

1. Sichern Sie das Fahrzeug und heben Sie die Front an, falls keine Hebebühne verfügbar ist.
2. Trennen Sie die Abgasanlage vom Abgaskrümmer.
3. Entfernen Sie den Luftfilterkasten, den Keilriemen und schrauben Sie die Servolenkungspumpe vom Ansaugkrümmer ab.
4. Trennen Sie die Kabelbäume (Einspritzdüsen, O2-Sensor, TPS, Temperatursensor) und schwenken Sie den Kabelkanal beiseite.
5. Trennen Sie die Unterdruckschläuche und die Kraftstoffleitung (Vorsicht: Kraftstoff ist brennbar).
6. Entfernen Sie die Schrauben des Ansaugkrümmers und nehmen Sie diesen ab.
7. Entfernen Sie die Muttern und Schrauben des Abgaskrümmers und nehmen Sie diesen ab.
8. Reinigen Sie die Dichtflächen am Zylinderkopf gründlich von alten Dichtungsresten und Kohlenstoffablagerungen.

Einbau des JBA Headers

1. Platzieren Sie die mitgelieferte Dichtung auf den Stehbolzen und Passstiften.
2. Installieren Sie den neuen Header unter Verwendung der werksseitigen Muttern und Schrauben.
3. Setzen Sie die unteren mittleren Schrauben vorab ein, um den Ansaugkrümmer unter den Unterlegscheiben zu positionieren.
4. Installieren Sie die restlichen Ansaugkrümmerschrauben und ziehen Sie diese nach Werksvorgaben in der richtigen Reihenfolge (von der Mitte nach außen) fest.
5. Schließen Sie alle elektrischen Anschlüsse, Unterdruckschläuche, Kraftstoffleitungen, Servolenkungspumpe und den Luftfilterkasten wieder an.

Nach der Installation

Schließen Sie die Batterie wieder an. Betätigen Sie die Zündung mehrmals, ohne den Motor zu starten, um das System unter Druck zu setzen und auf Kraftstofflecks zu prüfen. Starten Sie den Motor, lassen Sie ihn warmlaufen und prüfen Sie erneut auf Lecks. Schalten Sie den Motor aus, lassen Sie ihn abkühlen und ziehen Sie alle Befestigungselemente nach.

Teileliste

• JBA Header
• Flanschdichtung
• Kollektorschrauben mit Muttern und Sicherungsscheiben

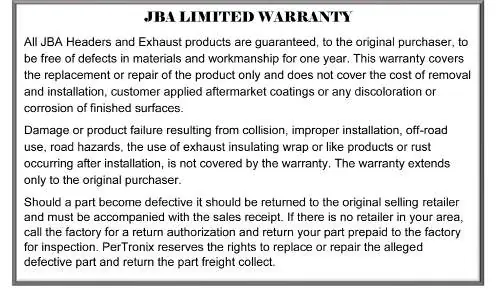

Garantiehinweise

Die Garantie deckt Material- und Verarbeitungsfehler für ein Jahr ab Kaufdatum ab. Sie gilt nur für den ursprünglichen Käufer und deckt keine Kosten für Aus- und Einbau, Korrosion oder Schäden durch unsachgemäße Installation, Kollision oder Geländeeinsatz ab.
