Montageanleitung für LeoVince GP One Slip-On Auspuff 15132U
Detaillierte Montageanleitung für den LeoVince GP One Slip-On Auspuff (Art. 15132U) für Triumph Speed 400 und Scrambler 400 X. Enthält Installationsschritte, Wartungshinweise und Sicherheitshinweise.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dies ist die Montageanleitung für den LeoVince GP One Slip-On Auspuff (Art. 15132U) für Triumph Speed 400 und Scrambler 400 X. S. 1
Wichtigste Schritte
- Originalauspuff demontieren und LeoVince-System montieren. S. 3, 5, 9, 11
- Schrauben nach 100 km Fahrt nachziehen. S. 2, 4, 6, 8
Erste Inbetriebnahme
- Motor starten, einige Minuten laufen lassen, bis Betriebstemperatur erreicht ist, und auf Dichtheit prüfen. S. 3, 5, 9, 11
Probleme und Lösungen
Weißer Rauch beim ersten Gebrauch
Normales Phänomen bei der ersten Inbetriebnahme.
S. 2, 4, 6, 8Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Gewicht (Original Speed 400) | 3,20 kg | Gewicht des originalen Auspuffs. | S. 5 |
| Gewicht (LeoVince) | 1,68 kg | Gewicht des LeoVince Auspuffs. | S. 5 |
Wo es im PDF steht
- Titelseite S. 1
- Montageanleitung S. 3, 5, 9, 11
- Explosionszeichnung S. 6
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Montageanleitung für den LeoVince GP One Slip-On Auspuff (Art. 15132U), passend für die Modelle Triumph Speed 400 und Scrambler 400 X. Die Anleitung beschreibt den Austausch des originalen Auspuffs gegen das LeoVince-System.
Sicherheitshinweise
- Vor Beginn der Arbeiten muss der Auspuff vollständig abgekühlt sein, um Verbrennungen oder Schäden an hitzeempfindlichen Teilen zu vermeiden.
- Es wird empfohlen, die Montage durch einen Fachmann durchführen zu lassen.
- Jegliche Modifikation am Auspuff ist strengstens untersagt.
Montageanleitung

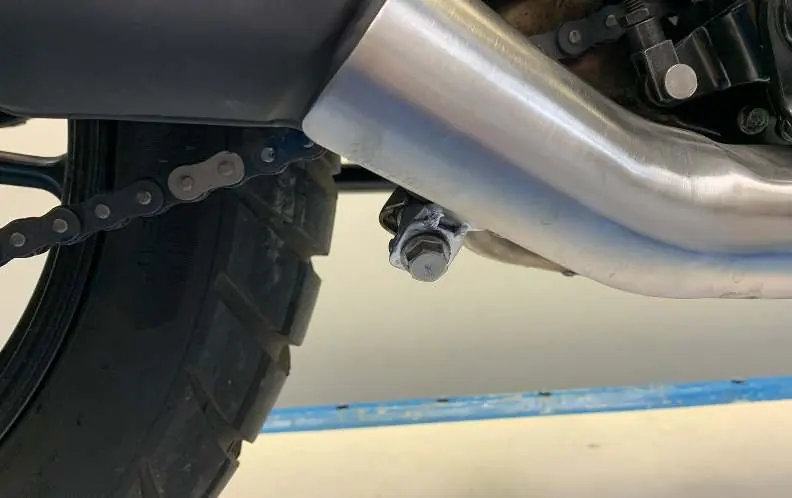

- Original-Schalldämpfer demontieren.
- Verbindungsflächen auf Sauberkeit und einwandfreien Zustand prüfen.

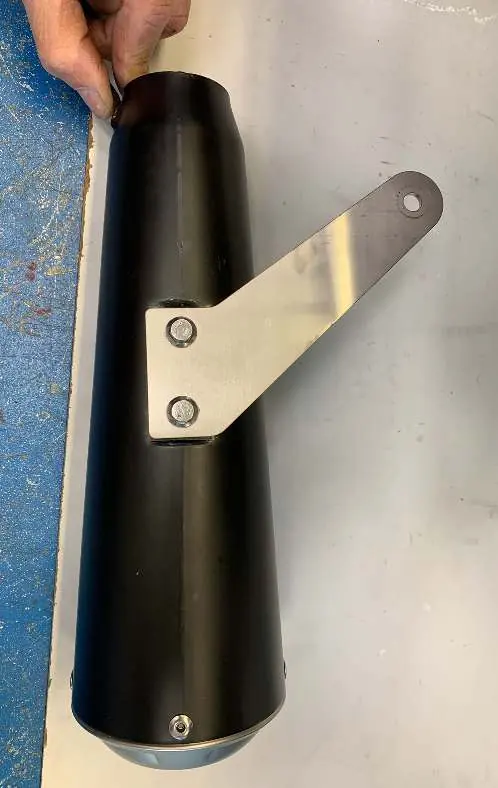

- Abstandhalter, Unterlegscheiben und Halterungen gemäß Zeichnung montieren und mit den mitgelieferten oder originalen Schrauben befestigen.
- Schellen am LeoVince-Verbindungsrohr anbringen.
- LeoVince-Verbindungsrohr mit dem Original-Rohr verbinden.
- Schellen nur leicht festziehen, um spätere Anpassungen zu ermöglichen.
- LeoVince-Schalldämpfer installieren.
- Halterungen und Schrauben final festziehen.

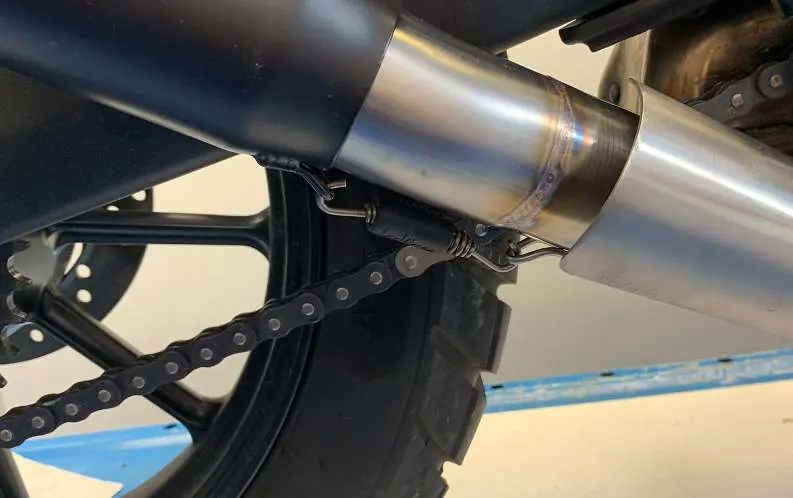

- Teile mit den mitgelieferten Federn oder Klammern verbinden.
- Ausrichtung prüfen und alle Schraubverbindungen festziehen.
- Motor starten, einige Minuten laufen lassen und auf Dichtheit prüfen.
Wartung und Pflege
Nach den ersten 100 km Fahrt müssen alle Schrauben und Befestigungen überprüft und ggf. nachgezogen werden. Regelmäßige Kontrollen der Halterungen und Verschleißteile (Dämmmaterial, Dichtungen, Gummiteile) sind notwendig. Zur Reinigung des Schalldämpfers können Benzin, Diesel oder Alkohol verwendet werden; die Verwendung von Lösungsmitteln ist untersagt. Eine leichte Verfärbung des Auspuffs durch Hitze und Materialbeschaffenheit ist normal.
Praktische Hilfe
Typische Probleme
Leichte Gasundichtigkeit nach der Montage
Dies ist während der Einlaufphase normal. Nach ca. 100 km alle Schrauben auf festen Sitz prüfen.
Weißer Rauch beim ersten Start
Dies ist normal und tritt bei der ersten Inbetriebnahme auf, auch nach dem Abstellen des Motors.
Verfärbung des Schalldämpfers
Dies ist ein normaler Vorgang durch Hitzeeinwirkung und Materialeigenschaften und kein Reklamationsgrund.
Vor der Verwendung
- Auspuffanlage muss vollständig abgekühlt sein.
- Alle Komponenten aus der Lieferliste prüfen.
- Sicherstellen, dass das Motorrad in einwandfreiem Zustand ist.
- Ggf. Gummihammer für die Montage der Verbindungsrohre bereithalten.
Abbildungen und Diagramme
- Die Explosionszeichnung zeigt die korrekte Anordnung von Schalldämpfer, Verbindungsrohr, Halterungen, Schrauben, Federn und Dichtungen.
Modellkompatibilität
- Kompatibel mit Triumph Speed 400.
- Kompatibel mit Triumph Scrambler 400 X.
