Montageanleitung für LeoVince 15236C LV-10 Slip-On Auspuff
Detaillierte Montageanleitung für den LeoVince 15236C LV-10 Slip-On Auspuff für Honda CB 500 F, CB 500 X und CBR 500 R. Enthält Schritt-für-Schritt-Anweisungen, Wartungshinweise und technische Zeichnungen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung beschreibt die Montage des LeoVince 15236C LV-10 Slip-On Auspuffs an Honda CB 500 Modellen. Die Montage sollte durch Fachpersonal erfolgen. S. 1, 10
Wichtigste Schritte
- Montage des Auspuffs S. 5, 6, 7, 8
Erste Inbetriebnahme
- Motor starten, einige Minuten warten bis Betriebstemperatur erreicht ist und auf Dichtheit prüfen. S. 6, 8, 9, 10
Wartung und Reset
- Nach ca. 100 km Fahrt alle Schrauben auf festen Sitz prüfen. S. 4, 6, 8, 9
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Gewicht | 1,23 kg | Gewicht des LeoVince Carbon-Schalldämpfers | S. 5 |
Wo es im PDF steht
- Komponentenliste S. 4
- Technische Zeichnung S. 6, 7
- Montageanleitung S. 5, 8, 9, 10
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die fachgerechte Montage des LeoVince 15236C LV-10 Slip-On Auspuffs an den Modellen Honda CB 500 F, CB 500 X und CBR 500 R. Es wird dringend empfohlen, die Montage von qualifiziertem Fachpersonal durchführen zu lassen. Vor Beginn der Arbeiten muss die Auspuffanlage vollständig abgekühlt sein, um Verbrennungen oder Schäden an hitzeempfindlichen Bauteilen zu vermeiden.
Montageanleitung
- Vorbereitung: Den originalen Schalldämpfer demontieren.
- Vorbereitung der Verbindungsflächen: Die Verbindungsflächen prüfen. Das Verbindungsrohr auf den originalen Krümmer schieben. Achten Sie darauf, die Graphitdichtung (falls mitgeliefert) nicht zu beschädigen; diese ersetzt die originale Dichtung. Die Befestigungsschelle nur teilweise festziehen, um spätere Anpassungen zu ermöglichen.
- Montage des Schalldämpfers: Den LeoVince Schalldämpfer auf das Verbindungsrohr schieben. Die korrekte Ausrichtung der Federösen und des Auslassendes prüfen. Die Teile mit den mitgelieferten Federn verbinden.
- Befestigung: Abstandhalter, Unterlegscheiben und Stützbügel (falls vorhanden) gemäß der technischen Zeichnung montieren und mit den entsprechenden Schrauben sichern.
- Abschluss: Die Schellen festziehen, um die Verbindung zwischen dem LeoVince-Krümmer und der Originalanlage zu sichern.
- Inbetriebnahme: Den Motor starten, einige Minuten laufen lassen, bis die Betriebstemperatur erreicht ist, und auf Dichtheit prüfen.
Wartung und Pflege
Überprüfen Sie in regelmäßigen Abständen alle Anschlüsse, Befestigungen und Verschleißteile (Schalldämmmaterial, Dichtungen, Gummiteile) und ersetzen Sie diese bei Bedarf. Zur Reinigung des Schalldämpfers können Benzin, Diesel oder Alkohol verwendet werden. Die Verwendung von Lösungsmitteln ist strengstens untersagt. Eine leichte Verfärbung des Schalldämpfers durch Hitzeeinwirkung und Materialbeschaffenheit ist normal und stellt keinen Reklamationsgrund dar.
Wichtige Hinweise
Während der ersten Kilometer setzt sich die Auspuffanlage, was zu minimalem Gasaustritt führen kann. Nach ca. 100 km Fahrt müssen alle Schrauben auf festen Sitz überprüft und ggf. nachgezogen werden. Jegliche Modifikation am Schalldämpfer ist untersagt und führt zum Erlöschen der Haftung durch den Hersteller.
Praktische Hilfe
Typische Probleme
Leichte Gasaustritte nach der Montage
Dies ist während der Einfahrphase normal. Nach ca. 100 km Fahrt müssen alle Schrauben und Befestigungen kontrolliert und ggf. nachgezogen werden.
Verfärbung des Schalldämpfers
Dies ist ein normaler Vorgang durch Hitze und Materialbeschaffenheit und kein Grund zur Reklamation.
Vor der Verwendung
- Motorrad abkühlen lassen
- Original-Schalldämpfer demontieren
- Verbindungsflächen auf Sauberkeit prüfen
- Graphitdichtung (falls vorhanden) korrekt einsetzen
- Alle Schrauben nach 100 km prüfen
Abbildungen und Diagramme

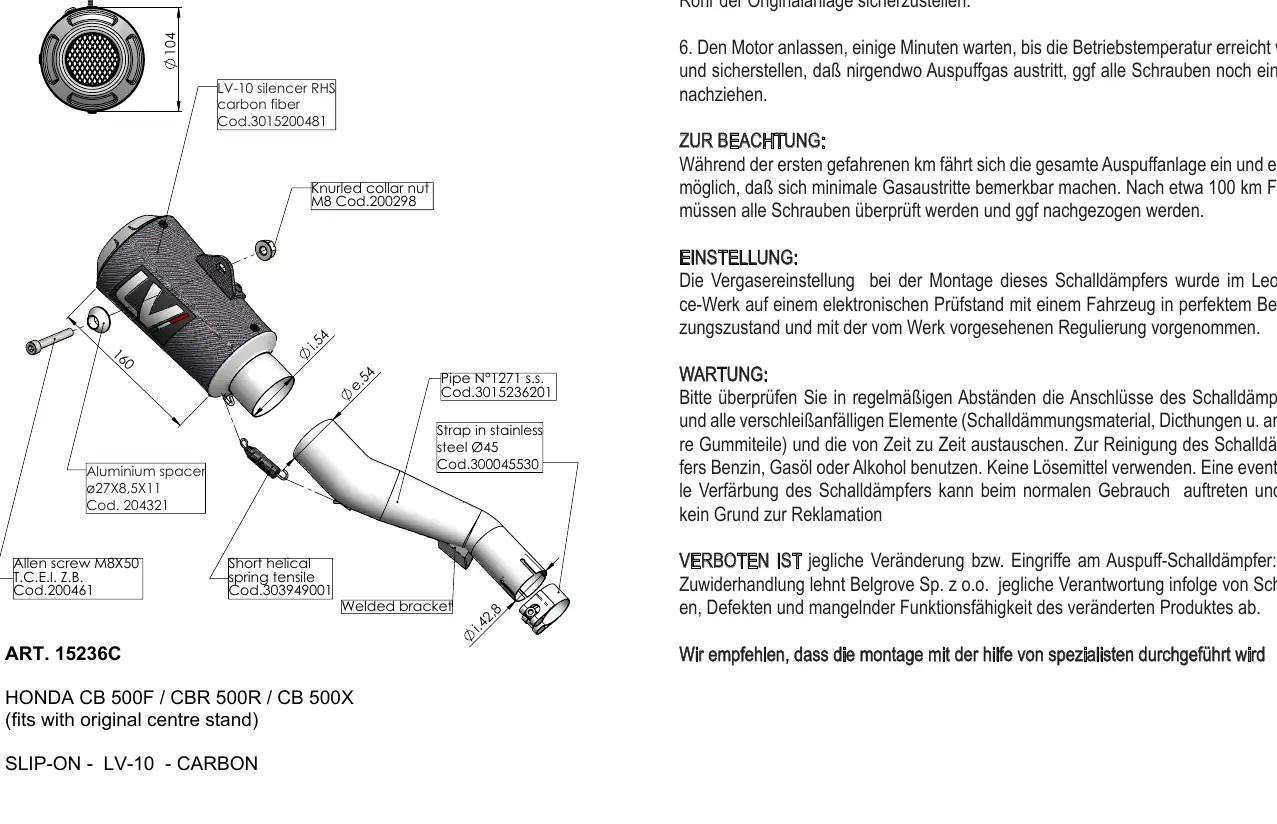

- Die Explosionszeichnung zeigt die Anordnung des Schalldämpfers, des Verbindungsrohrs, der Federn, der Schellen und der Befestigungsschrauben.
- Die Zeichnung verdeutlicht die Position der Abstandhalter und Unterlegscheiben.
Modellkompatibilität
- Passend für Honda CB 500 F, CB 500 X und CBR 500 R.
- Kompatibel mit dem originalen Hauptständer.
