Montageanleitung für LeoVince LV-10 Carbon Slip-On Auspuff 15248C

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Montageanleitung für den LeoVince LV-10 Carbon Slip-On Auspuff (Art. 15248C), passend für Aprilia RSV4 1100 / Factory und Aprilia Tuono V4 1100 / Factory. Die Anleitung beschreibt die Demontage des Originalauspuffs, die Installation des neuen Systems sowie wichtige Wartungshinweise.

Lieferumfang

• Endschalldämpfer (LV-10 Carbon)
• Verbindungsrohr
• Haltesatz (Kit minuteria)
• Hitzeschild

Vorbereitung und Sicherheit

Wichtiger Sicherheitshinweis: Stellen Sie vor Beginn der Arbeiten sicher, dass der Motor und die Auspuffanlage vollständig abgekühlt sind, um Verbrennungen oder Schäden an hitzeempfindlichen Teilen (Verkleidungen, Schläuche) zu vermeiden.

Montageanleitung

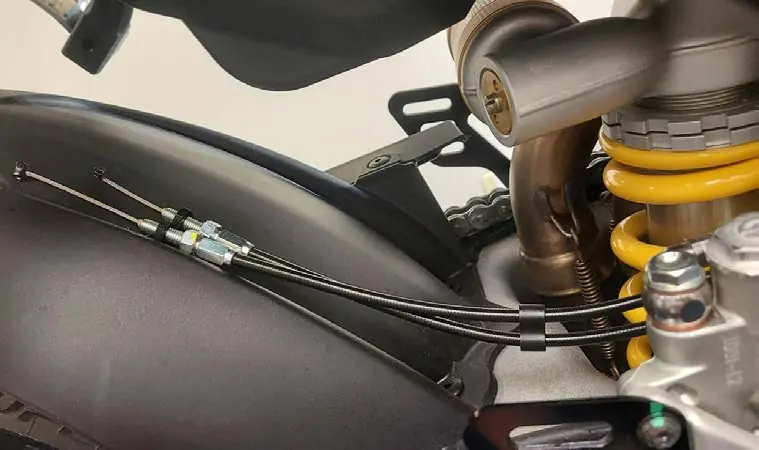

1. Demontage: Entfernen Sie die komplette Verkleidung (falls vorhanden). Demontieren Sie den Original-Schalldämpfer. Entfernen Sie die zwei Kabel der Ventilsteuerung gemäß den Abbildungen (Foto 1, Foto 2).

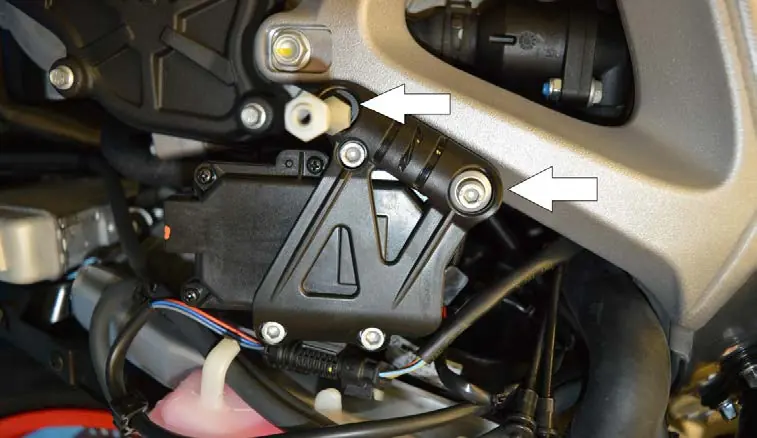

2. Servomotor: Lösen Sie die zwei Befestigungsschrauben und drehen Sie den Servomotor um 180 Grad, um Zugang zu den Ventilsteuerungskabeln zu erhalten. Trennen Sie den Stecker und entfernen Sie die Kabel dauerhaft vom Rahmen. Montieren Sie den Servomotor wieder.
3. Vorbereitung der Verbindung: Prüfen Sie die Passflächen. Schieben Sie das Verbindungsrohr auf den Originalkrümmer. Achten Sie darauf, die Graphitdichtung (falls vorhanden) nicht zu beschädigen. Ziehen Sie die Schelle nur leicht an, um spätere Anpassungen zu ermöglichen.
4. Installation des Schalldämpfers: Setzen Sie den LeoVince-Schalldämpfer auf das Verbindungsrohr. Prüfen Sie die Ausrichtung der Federösen und des Auslassstutzens. Verbinden Sie die Teile mit den mitgelieferten Federn.

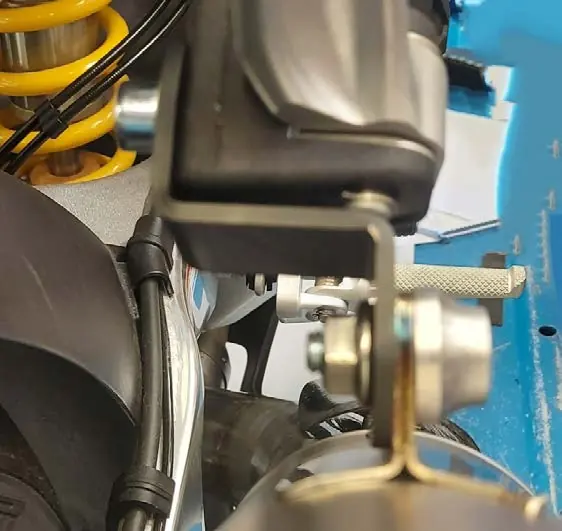

5. Befestigung: Montieren Sie die Schellen, Distanzstücke, Unterlegscheiben und Halterungen gemäß der technischen Zeichnung und ziehen Sie alle Schrauben fest.
6. Abschluss: Starten Sie den Motor, lassen Sie ihn einige Minuten laufen, bis die Betriebstemperatur erreicht ist, und prüfen Sie das System auf Abgaslecks.

Wartung und Pflege

Überprüfen Sie regelmäßig alle Anschlüsse und Befestigungen. Das Dämmmaterial und Dichtungen können verschleißen und sollten bei Bedarf ersetzt werden. Zur Reinigung des Schalldämpfers können Benzin, Diesel oder Alkohol verwendet werden. Verwenden Sie keine Lösungsmittel. Eine leichte Verfärbung des Schalldämpfers durch Hitze ist normal.
