Montageanleitung für LeoVince LV-10 Slip-On Auspuff 15220FB
Detaillierte Montageanleitung für den LeoVince LV-10 Slip-On Auspuff (Art. 15220FB) für Husqvarna Svartpilen 701 und Vitpilen 701. Enthält Installationsschritte, Wartungshinweise und technische Zeichnungen.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument enthält die Montageanleitung für den LeoVince LV-10 Slip-On Auspuff (Art. 15220FB), passend für Husqvarna Svartpilen 701 und Vitpilen 701 (auch 33 kW Version). Die Installation sollte idealerweise von Fachpersonal durchgeführt werden. Nach der Montage ist eine Einlaufphase von ca. 100 km erforderlich, nach der alle Schrauben und Befestigungen überprüft und ggf. nachgezogen werden müssen.
Lieferumfang
Der Lieferumfang umfasst:
- Endschalldämpfer (LV-10 Full Black)
- Verbindungsrohr
- Haltesatz (Kleinteile, Federn, Schrauben)
Montagevorbereitung
Vor Beginn der Arbeiten ist sicherzustellen, dass die Auspuffanlage vollständig abgekühlt ist, um Verbrennungen oder Schäden an hitzeempfindlichen Teilen (Verkleidungen, Leitungen) zu vermeiden.
Installationsschritte
- Den Original-Schalldämpfer demontieren.
- Die Verbindungsflächen prüfen. Das Verbindungsrohr auf die Originalleitungen schieben. Dabei darauf achten, die Graphitdichtung (falls mitgeliefert) nicht zu beschädigen; diese ersetzt die Originaldichtung. Die Schelle zunächst nur teilweise festziehen, um Anpassungen zu ermöglichen.
- Den LeoVince-Schalldämpfer auf das Verbindungsrohr schieben. Die Ausrichtung der Federösen und des hinteren Stutzens prüfen und die Teile mit den mitgelieferten Federn verbinden.
- Abstandhalter, Unterlegscheiben und Stützbügel (falls vorhanden) gemäß der technischen Zeichnung montieren und mit den beiliegenden Schrauben befestigen.
- Die Schelle festziehen, um die Verbindung zum Originalkrümmer zu sichern.
- Den Motor starten, einige Minuten laufen lassen, um die Betriebstemperatur zu erreichen, und auf Gasleckagen prüfen.
Wartung und Pflege
Überprüfen Sie regelmäßig die Anschlüsse und Verschleißteile (Schalldämmungsmaterial, Dichtungen, Gummiteile) und tauschen Sie diese bei Bedarf aus. Zur Reinigung des Schalldämpfers können Benzin, Gasöl oder Alkohol verwendet werden. Die Verwendung von Lösungsmitteln ist strengstens untersagt. Eine leichte Verfärbung des Schalldämpfers durch Hitzeeinwirkung ist normal und stellt keinen Reklamationsgrund dar.
Sicherheitshinweise
Jegliche Modifikation oder Manipulation am Schalldämpfer ist strengstens untersagt. Bei Zuwiderhandlung erlischt jegliche Haftung durch den Hersteller für Schäden oder Fehlfunktionen.
Praktische Hilfe
Typische Probleme
Gasleckagen nach der Montage
Während der ersten 100 km setzt sich die Auspuffanlage. Leichte Leckagen sind normal. Nach 100 km Fahrt müssen alle Schrauben und Befestigungen kontrolliert und ggf. nachgezogen werden.
Verfärbung des Schalldämpfers
Dies ist ein normaler Vorgang durch Hitze und Materialbeschaffenheit und kein Reklamationsgrund.
Vor der Verwendung
- Motor und Auspuffanlage vollständig abkühlen lassen
- Original-Schalldämpfer demontieren
- Verbindungsflächen auf Sauberkeit und Zustand prüfen
- Graphitdichtung (falls mitgeliefert) korrekt einsetzen
- Alle Schrauben und Federn gemäß Zeichnung montieren
Abbildungen und Diagramme

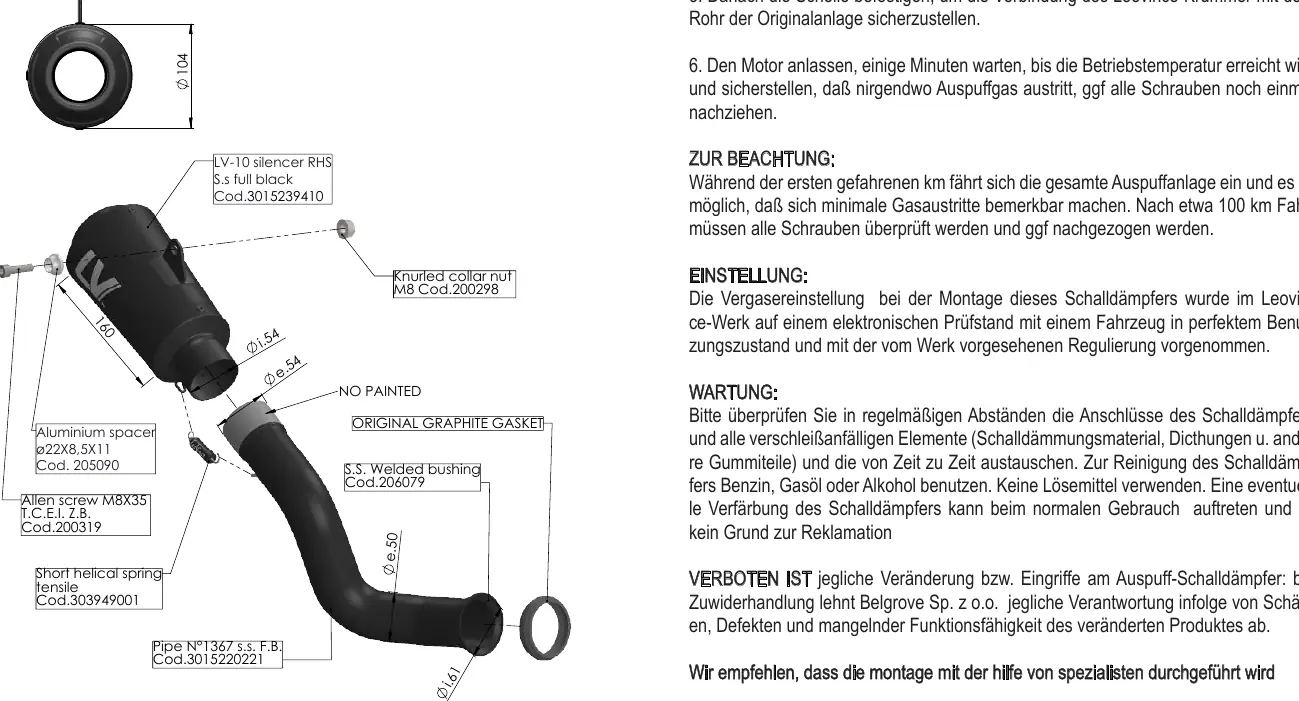

- Die technische Zeichnung zeigt die Explosionsansicht des LV-10 Schalldämpfers mit allen Kleinteilen wie Federn, Schrauben, Dichtungen und Abstandhaltern.
Modellkompatibilität
- Passend für Husqvarna Svartpilen 701 und Vitpilen 701 (auch 33 kW Version).
