Dieses Dokument dient als Schnellstartanleitung für die StarTech.com 14-Outlet 1U Rackmount PDU (Modell 1415B8H-RACK-PDU-SP). Es enthält Anweisungen zur physischen Installation in einem Server-Rack, zur Verwendung der Montagehalterungen sowie wichtige Sicherheitshinweise für den Betrieb.
Produktbeschreibung
Die PDU verfügt über 14 Steckdosen (6 vorne, 8 hinten) vom Typ NEMA 5-15R, die für 125V AC und 15A ausgelegt sind. Sie bietet einen Überspannungsschutz von bis zu 3000 Joule. Ein integrierter Schutzschalter mit manuellem Reset schützt vor Überlastung.
Lieferumfang
- 1x PDU-Einheit
- 2x 4-Wege-Montagehalterungen (vorinstalliert)
- 4x M5x12 mm Rack-Schrauben
- 4x M5 Käfigmuttern
- 1x Schnellstartanleitung
Installation

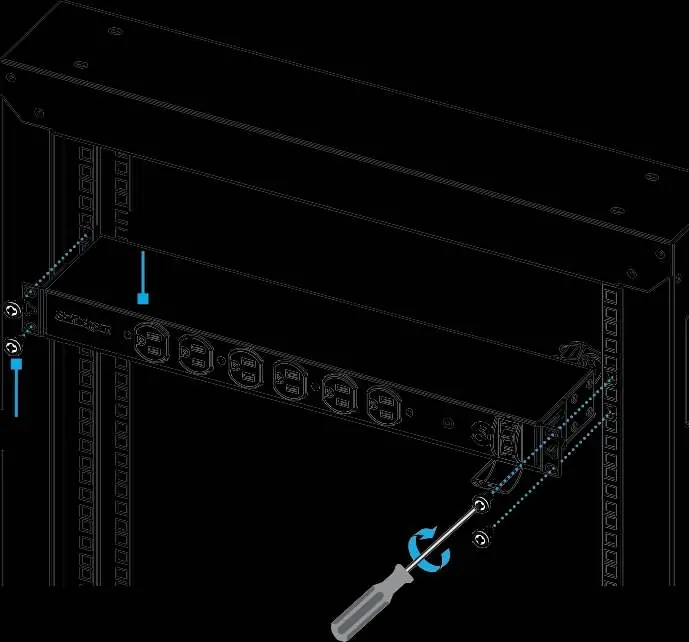

Montage im 19-Zoll-Rack
- Setzen Sie die Käfigmuttern (D) an der gewünschten Position in die Rack-Schienen ein.
- Positionieren Sie die PDU im Rack.
- Befestigen Sie die PDU mit den mitgelieferten Schrauben (C) an den Käfigmuttern.

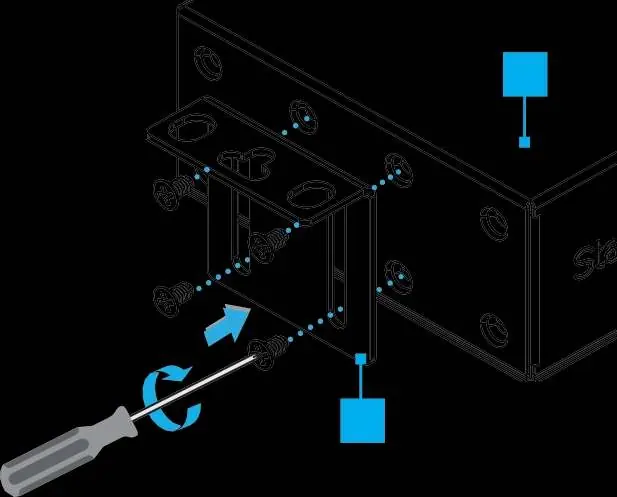

Vertikale 0U-Montage
Die PDU kann vertikal montiert werden. Die Montagehalterungen können bei Bedarf entfernt und neu positioniert werden, um die Ausrichtung anzupassen.
Sicherheitshinweise
- Stellen Sie sicher, dass der Rack-Typ für die Montage geeignet ist.
- Verwenden Sie bei Bedarf einen Erdungsanschluss (grünes oder grün-gelbes Kabel, min. 18 AWG).
- Berühren Sie das Gerät nicht, wenn es unter Strom steht und interne Komponenten freiliegen.
- Bei Auslösung des Schutzschalters: Überprüfen Sie die angeschlossene Last, trennen Sie nicht essenzielle Geräte und lassen Sie die PDU mindestens 60 Sekunden abkühlen, bevor Sie den Reset-Knopf drücken.
- Nur für den Einsatz in Serverräumen, Telekommunikationsumgebungen und Rechenzentren bestimmt.
Technische Daten
- Eingangsspannung: 125V AC
- Stromstärke: 15A
- Steckertyp: NEMA 5-15P
- Steckdosentyp: NEMA 5-15R
- Überspannungsschutz: Bis zu 3000 Joule
Offizielle Quellen aus der Anleitung
Praktische Hilfe
Typische Probleme
Schutzschalter löst aus
Die angeschlossene Last ist zu hoch. Trennen Sie nicht essenzielle Geräte, lassen Sie die PDU 60 Sekunden abkühlen und drücken Sie dann den Reset-Knopf.
LED für Überspannungsschutz leuchtet nicht
Dies deutet darauf hin, dass ein Überspannungsereignis stattgefunden hat und der Schutzmechanismus möglicherweise beeinträchtigt ist.
Vor der Verwendung
- Prüfen Sie, ob alle Teile (PDU, Halterungen, Schrauben) vorhanden sind.
- Stellen Sie sicher, dass der Rack-Typ kompatibel ist.
- Halten Sie einen Kreuzschlitzschraubendreher (PH1 für M3, PH2 für M5) bereit.
- Prüfen Sie, ob ein Erdungskabel (nicht im Lieferumfang) für die Erdung benötigt wird.
Abbildungen und Diagramme
- Die Vorderansicht zeigt die 6 Steckdosen, den Schutzschalter-Reset, den Ein-/Ausschalter und die LED-Anzeige.

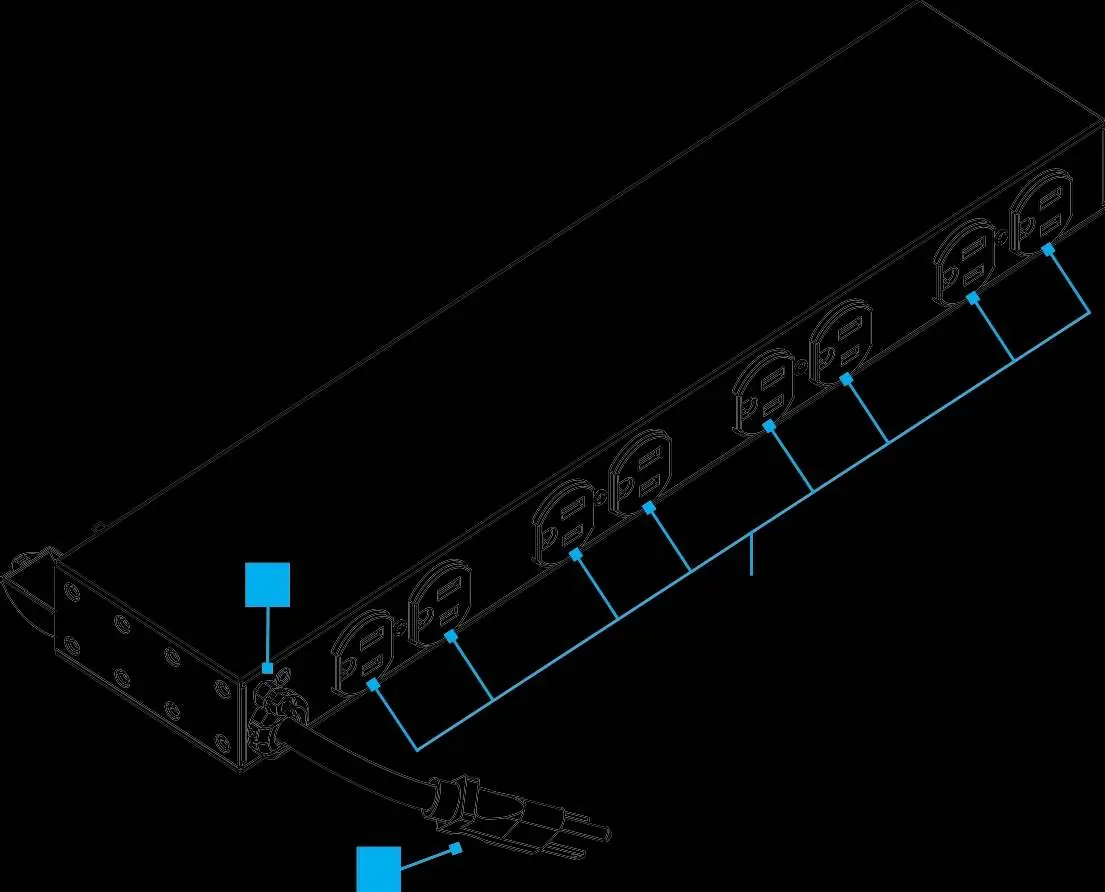

- Die Rückansicht zeigt die weiteren 8 Steckdosen und den Erdungspunkt.
- Die Montageanleitungen zeigen sowohl die horizontale 19-Zoll-Rack-Montage als auch die vertikale 0U-Montage.
Modellkompatibilität
- Nur für den Einsatz in Innenräumen (Serverräume, Rechenzentren).
- Nicht für den Betrieb außerhalb der spezifizierten elektrischen Parameter (125V, 15A) verwenden.
