Bedienungsanleitung für IKEA FIXA 14.4V Akku-Bohrschrauber

Wichtige Informationen aus der Anleitung

Der IKEA FIXA 14.4V ist ein kabelloser Akku-Bohrschrauber, der für Bohrungen in Holz, Kunststoff und weiche Metalle sowie zum Ein- und Ausdrehen von Schrauben konzipiert ist. Vor dem ersten Gebrauch muss der Akku vollständig aufgeladen werden. Achten Sie bei allen Arbeiten, wie dem Wechseln von Bits oder der Lagerung, darauf, den Drehrichtungsschalter in die Mittelstellung zu bringen, um ein unbeabsichtigtes Einschalten zu verhindern.

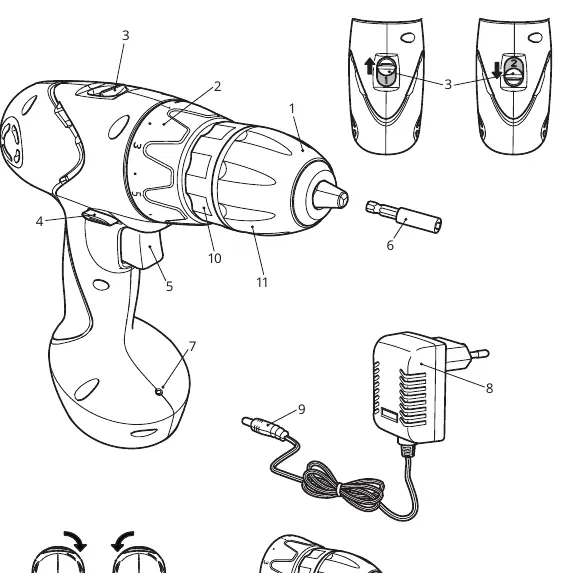

Produktübersicht

Die wesentlichen Bedienelemente des Geräts sind:

• 1: Schnellspannbohrfutter
• 2: Drehmomentregler
• 3: Gangwahlschalter
• 4: Drehrichtungsschalter
• 5: Ein-/Ausschalter mit variabler Geschwindigkeitsregelung
• 7: LED-Licht
• 8-9: Ladegerät und Stecker

Aufladen des Akkus

Wenn das Ladegerät an das Stromnetz angeschlossen ist, leuchtet die rote LED am Bohrschrauber. Der Ladevorgang dauert etwa 3 bis 5 Stunden. Der Akku erwärmt sich während des Ladevorgangs, was normal ist. Laden Sie den Akku nicht länger als acht Stunden. Sobald der Akku vollständig geladen ist, wechselt die LED-Anzeige von Rot auf Grün. Laden Sie das Gerät nicht bei Temperaturen unter dem Gefrierpunkt.

Bedienung

Bit-Wechsel

Das Gerät verfügt über ein Schnellspannbohrfutter. Zum Öffnen oder Schließen halten Sie den hinteren Ring (10) fest und drehen die vordere Manschette (11).

Geschwindigkeit und Drehmoment

• Geschwindigkeitsregelung: Die Drehzahl lässt sich stufenlos über den Druck auf den Ein-/Ausschalter steuern.
• Gangwahl: Position 1 (niedrige Geschwindigkeit) ist für Schraubarbeiten und das Anbohren von Metall/Kunststoff geeignet. Position 2 (hohe Geschwindigkeit) ist für Bohrungen in Holz vorgesehen.
• Drehmoment: Der Regler (2) bietet 19 Einstellungen für Schraubarbeiten. Für Bohrungen wählen Sie das Symbol mit dem Bohrer.

Wartung und Reinigung

Halten Sie das Gerät und die Lüftungsschlitze stets sauber, um eine einwandfreie Funktion zu gewährleisten. Vor Wartungsarbeiten muss der Drehrichtungsschalter in die Mittelstellung gebracht werden.

Sicherheitshinweise

Verwenden Sie das Gerät nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen, da Funkenbildung im Motor normal ist. Achten Sie darauf, dass das Werkstück sicher eingespannt ist. Bei blockierendem Werkzeug schaltet das Gerät ab; versuchen Sie nicht, den Schalter weiter zu betätigen, um den Akku zu schonen.
