Reparaturanleitung für Anker 2.4G Wireless Mouse Sensor
Detaillierte Schritt-für-Schritt-Anleitung zum Austausch des Sensors der Anker 2.4G Wireless Mouse. Erfahren Sie, wie Sie das Gehäuse öffnen, die Platine entnehmen und den Sensor fachgerecht ein- und auslöten.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung beschreibt den Austausch des Sensors der Anker 2.4G Wireless Mouse. Der Prozess umfasst das Öffnen des Gehäuses, das Trennen der Kabel, das Entnehmen der Platine und das Entlöten/Einlöten des IC-Chips. S. 1, 6
Wichtigste Schritte
- Gehäuse öffnen und Schrauben entfernen S. 3
- Kabel trennen und Platine entnehmen S. 4, 5
- Sensor entlöten und ersetzen S. 6
Wo es im PDF steht
- Einleitung und Werkzeuge S. 2
- Demontage S. 3, 4, 5
- Sensoraustausch S. 6
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument ist eine Reparaturanleitung für den Austausch des Sensors der Anker 2.4G Wireless Mouse. Da der Austausch das Löten von elektronischen Komponenten erfordert, ist Vorsicht geboten. Vor Beginn der Arbeiten sollte das Batteriefach auf Korrosion oder sichtbare Schäden überprüft werden.
Benötigte Werkzeuge und Teile
- Phillips #0 Schraubendreher
- Lötstation
- Entlötlitze
- Kleiner Kunststoff-Spudger
- Antistatisches Armband
- Ersatz-IC-Chip
Schritt-für-Schritt-Anleitung zum Sensoraustausch
Gehäuse öffnen

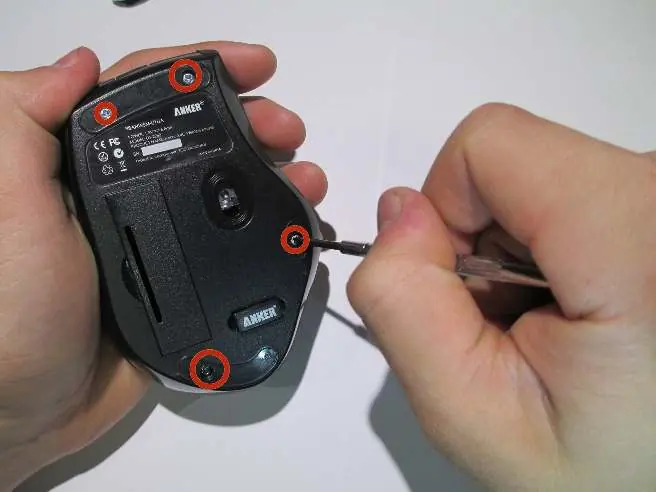

- Verwenden Sie den Spudger, um die Aufkleber vorsichtig abzuhebeln und die vier Schrauben freizulegen.
- Entfernen Sie die vier Schrauben mit dem Phillips #0 Schraubendreher.
- Hebeln Sie das Ober- und Untergehäuse der Maus vorsichtig mit dem Spudger auseinander. Achten Sie darauf, nicht zu viel Druck auszuüben, um den Kunststoff nicht zu verformen.
Ausbau der Hauptplatine

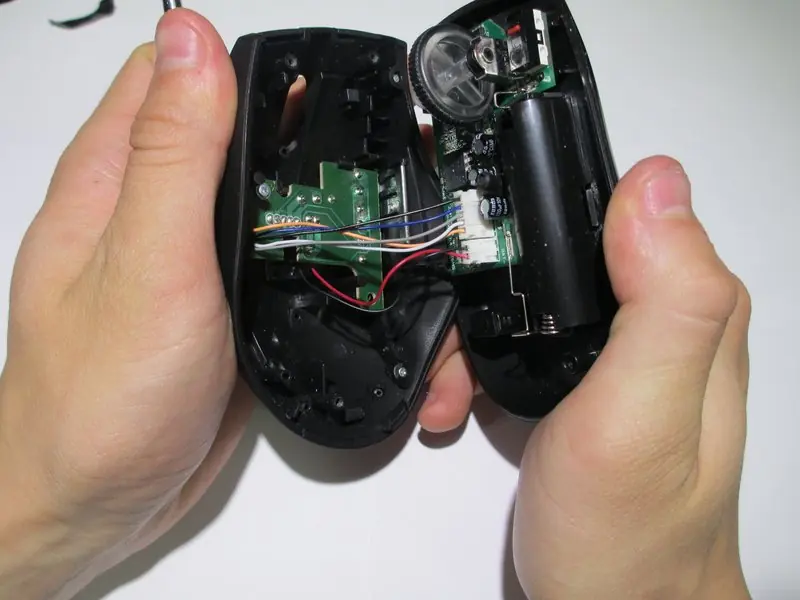

- Trennen Sie die Kabel von den weißen Crimp-Anschlüssen. Ziehen Sie so weit wie möglich oben am Kabel, um ein Abreißen zu vermeiden.

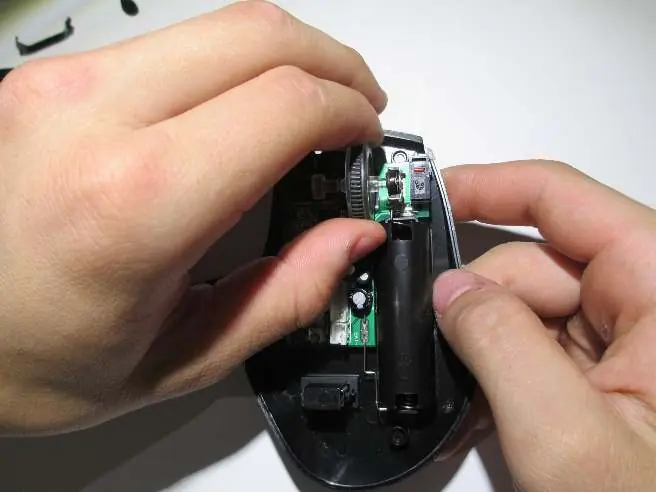

- Entfernen Sie das Scrollrad von der Hauptplatine, indem Sie es nach links ziehen. Dies erfordert möglicherweise etwas Kraft; ziehen Sie parallel zur Platine, nicht senkrecht.
- Heben Sie die Hauptplatine vorsichtig aus dem Kunststoffgehäuse. Verwenden Sie ein Antistatik-Armband, um empfindliche Komponenten vor elektrostatischer Entladung zu schützen.
Sensoraustausch

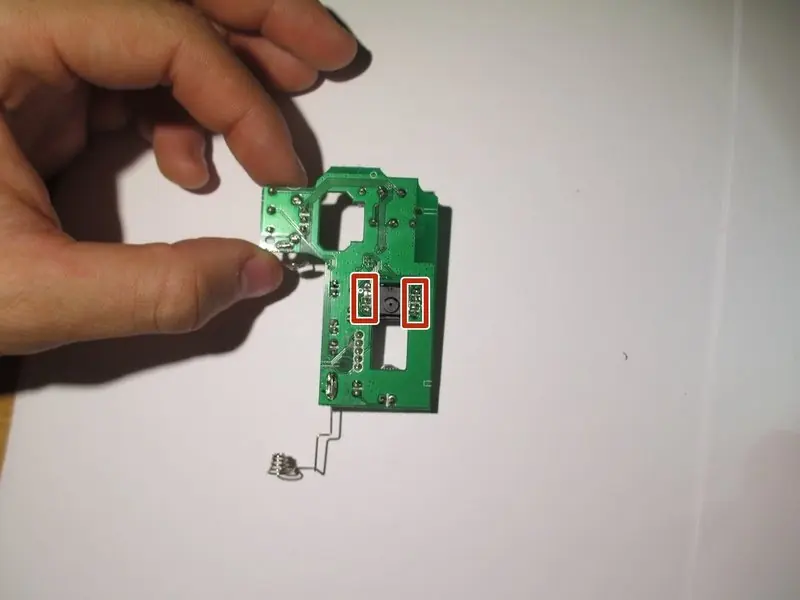

- Entlöten Sie die sechs Drähte, die den IC-Chip an seinem Platz halten.
- Ersetzen Sie den defekten Sensor durch den neuen Sensor und löten Sie ihn wieder an.
- Stellen Sie sicher, dass keine Lötverbindungen überbrückt sind, da dies zu schweren Schäden an der Maus führen kann.
Der Zusammenbau erfolgt in umgekehrter Reihenfolge der oben genannten Schritte.
Praktische Hilfe
Typische Probleme
Sensor defekt
Der Sensor muss durch Entlöten des alten IC-Chips und Einlöten eines neuen ersetzt werden.
Gehäuse lässt sich nicht öffnen
Stellen Sie sicher, dass alle vier Schrauben unter den Aufklebern entfernt wurden.
Beschädigung der Kabel
Ziehen Sie beim Trennen der Kabel so weit wie möglich oben am Kabelanschluss, um ein Abreißen zu vermeiden.
Vor der Verwendung
- Prüfen Sie das Batteriefach auf Korrosion oder sichtbare Schäden.
- Bereiten Sie eine Lötstation und Entlötlitze vor.
- Tragen Sie ein Antistatik-Armband, um elektrostatische Entladungen zu vermeiden.
- Stellen Sie sicher, dass Sie einen Phillips #0 Schraubendreher und einen Kunststoff-Spudger zur Hand haben.
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme
- Die Bilder illustrieren das Öffnen des Gehäuses, das Trennen der internen Kabelverbindungen, das Entnehmen der Hauptplatine und die Position der Lötpunkte für den Sensor.
Modellkompatibilität
- Diese Anleitung ist spezifisch für die Anker 2.4G Wireless Mouse.
