Demontageanleitung für General Electric Telephone 2-9710A
Schritt-für-Schritt-Anleitung zur Demontage des Gehäuses des General Electric Telephone 2-9710A. Erfahren Sie, wie Sie das Telefon sicher öffnen, um Zugang zu internen Komponenten und der Hauptplatine zu erhalten.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung beschreibt die schrittweise Demontage des Gehäuses des General Electric Telephone 2-9710A, um Zugang zu den internen Komponenten und der Hauptplatine zu erhalten. S. 1, 2
Wichtigste Schritte
- Entfernen der Gehäuseschrauben S. 4
- Öffnen des Gehäuses S. 5
Wo es im PDF steht
- Einleitung und Werkzeuge S. 2
- Demontageschritte 1-3 S. 2, 3
- Demontageschritte 4-6 S. 4, 5
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Demontage
Diese Anleitung beschreibt die schrittweise Demontage des Gehäuses des General Electric Telephone 2-9710A. Das Ziel ist der Zugang zur Hauptplatine und anderen internen Komponenten. Wichtig: Trennen Sie das Gerät vor Beginn der Arbeiten unbedingt von der Stromquelle und ziehen Sie das Telefonkabel ab.
Benötigte Werkzeuge
- Phillips #1 Schraubendreher
- iFixit Opening Tool (Kunststoff-Öffnungswerkzeug)
Schritt-für-Schritt-Demontage

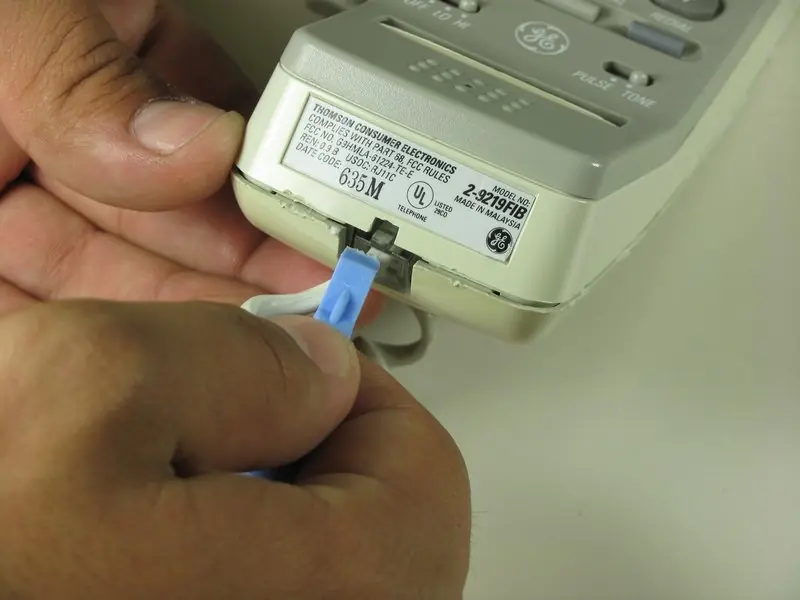

Schritt 1: Telefonkabel entfernen
Trennen Sie das Telefonkabel von der Buchse an der Unterseite des Hörers. Drücken Sie dazu vorsichtig auf die Kunststofflasche des Steckers, um das Kabel zu lösen.
Schritt 2: Schrauben und Kabelhalterung lösen
Entfernen Sie die 7,5 mm Schraube und die dazugehörige Schraubkappe. Ziehen Sie anschließend das Telefonkabel aus der Basis.

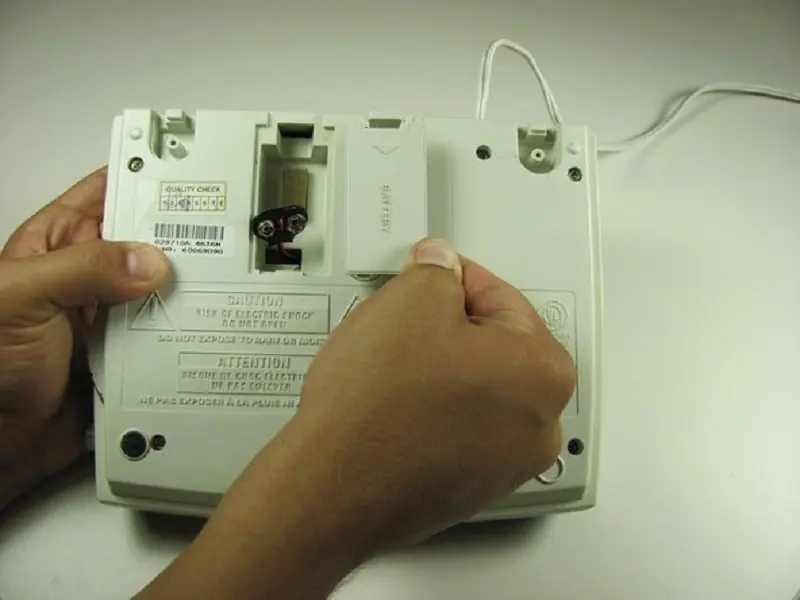

Schritt 3: Batterie entfernen
Entfernen Sie die Abdeckung des Batteriefachs an der Unterseite des Geräts, indem Sie mit dem Daumen Druck auf den markierten Bereich ausüben. Schieben Sie die Abdeckung ab und entnehmen Sie die 9V-Batterie.

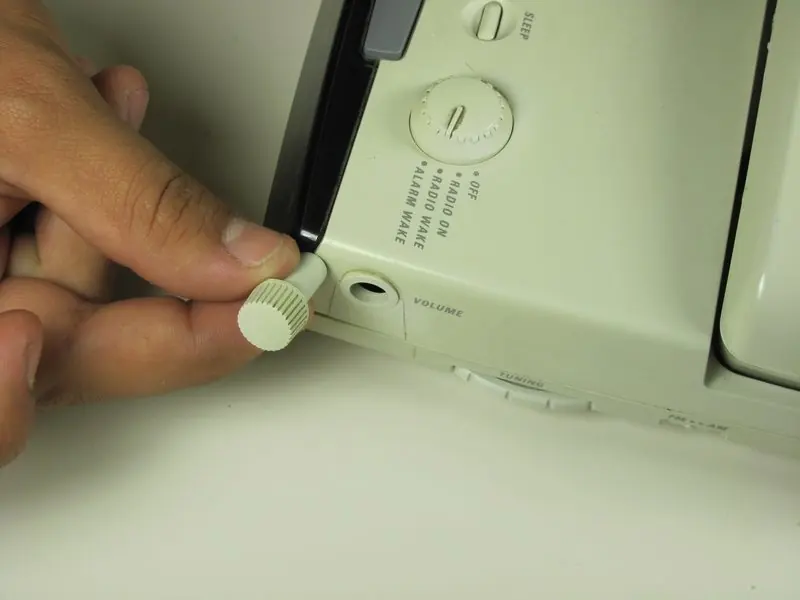

Schritt 4: Lautstärkeregler abnehmen
Stellen Sie sicher, dass das Telefon von der Stromquelle getrennt ist. Suchen Sie den Lautstärkeregler an der rechten Seite des Telefons und ziehen Sie ihn vorsichtig von der Basis ab.
Schritt 5: Gehäuseschrauben lösen
Entfernen Sie die drei 12 mm Schrauben sowie die drei 18 mm Schrauben auf der Rückseite des Geräts mit einem Phillips #1 Schraubendreher.

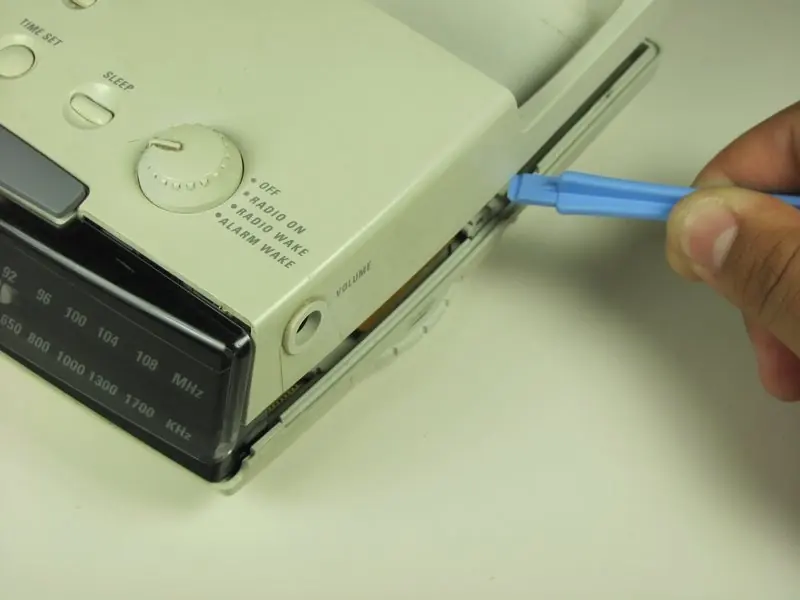

Schritt 6: Gehäuse öffnen
Hebeln Sie das Gehäuseunterteil vorsichtig mit dem Kunststoff-Öffnungswerkzeug auf. Legen Sie das Gehäuse beiseite. Sie haben nun Zugriff auf die internen Komponenten des Telefons. Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
Praktische Hilfe
Typische Probleme
Gehäuse lässt sich schwer öffnen
Verwenden Sie ausschließlich ein Kunststoff-Öffnungswerkzeug, um Kratzer oder Beschädigungen am Gehäuse zu vermeiden.
Schrauben lassen sich nicht lösen
Stellen Sie sicher, dass Sie den korrekten Phillips #1 Schraubendreher verwenden, um die Schraubenköpfe nicht zu beschädigen.
Vor der Verwendung
- Gerät von der Stromquelle trennen
- Telefonkabel abziehen
- Phillips #1 Schraubendreher bereitlegen
- Kunststoff-Öffnungswerkzeug bereitlegen
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- 7,5 mm Schraube
- Befestigungsschraube für die Kabelhalterung.
- 12 mm Schrauben
- Drei Schrauben zur Sicherung des Gehäuses.
- 18 mm Schrauben
- Drei Schrauben zur Sicherung des Gehäuses.
Abbildungen und Diagramme
- Die Bilder zeigen die genaue Position der Schrauben auf der Rückseite des Geräts.
- Die Bilder illustrieren die Verwendung des Kunststoff-Öffnungswerkzeugs zum Aufhebeln des Gehäuses.
