Icron USB 2.0 Ranger 2301 USB-Extender-System Anleitung
Schnellstartanleitung für das Icron USB 2.0 Ranger 2301 Extender-System. Erfahren Sie, wie Sie das System korrekt anschließen, die Verbindung zwischen LEX und REX herstellen und USB-Geräte über CAT 5e/6/7-Kabel erweitern.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Das Icron USB 2.0 Ranger 2301 ist ein System zur Erweiterung von USB-Verbindungen über eine Distanz von bis zu 100 Metern mittels CAT 5e/6/7-Kabel. Vor der Inbetriebnahme müssen alle erforderlichen Treiber für die zu verwendenden USB-Geräte auf dem Host-Computer installiert sein. Das System unterstützt Windows, macOS, Linux und Chrome OS.
Lieferumfang
- USB 2.0 Ranger 2301 LEX (Local Extender)
- USB 2.0 Ranger 2301 REX (Remote Extender)
- USB 2.0 Kabel
- Netzteil
- Länderspezifisches Netzkabel
- Schnellstartanleitung
Installation und Anschluss
- Platzieren Sie die Extender-Einheiten an den gewünschten Standorten.
- Verbinden Sie das LEX-Gerät mit dem Computer unter Verwendung des mitgelieferten USB-Kabels.
- Verbinden Sie das LEX-Gerät mit dem REX-Gerät über ein CAT 5e/6/7-Kabel (nicht im Lieferumfang enthalten), indem Sie die Link-Ports (RJ45) nutzen.
- Schließen Sie das REX-Gerät an das mitgelieferte Netzteil an und verbinden Sie dieses mit einer Steckdose.
- Schließen Sie das gewünschte USB-Gerät an den REX-Port an.
Technische Merkmale
Das System bietet eine transparente USB-Erweiterung mit "True Plug and Play"-Funktionalität, wodurch keine zusätzlichen Softwaretreiber für den Extender selbst erforderlich sind.
Lagerung und Sicherheit
Das Gerät sollte bei Nichtgebrauch an einem trockenen Ort bei Temperaturen zwischen -20°C und 70°C gelagert werden. Öffnen Sie niemals das Gehäuse des Produkts, da dies zu Schäden führen kann und zum Erlöschen der Garantie führt. Verwenden Sie ausschließlich das mitgelieferte Netzteil.
Garantie und Support
Icron gewährt eine zweijährige Hardware-Garantie ab Kaufdatum. Für Garantieleistungen ist eine RMA-Nummer (Return Material Authorization) erforderlich. Kontaktieren Sie für technischen Support oder RMA-Anfragen die offizielle Webseite unter www.icron.com/support.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
Icron
Praktische Hilfe
Typische Probleme
Gerät wird nicht erkannt
Stellen Sie sicher, dass alle erforderlichen Treiber für das spezifische USB-Gerät auf dem Computer installiert sind.
Keine Verbindung zwischen den Einheiten
Überprüfen Sie die Verbindung des CAT 5e/6/7-Kabels zwischen den Link-Ports (RJ45) von LEX und REX.
Vor der Verwendung
- Stellen Sie sicher, dass alle erforderlichen Treiber für Ihre USB-Geräte auf dem Computer installiert sind.
- Besorgen Sie ein CAT 5e/6/7-Kabel für die Verbindung (nicht im Lieferumfang enthalten).
- Stellen Sie sicher, dass eine Steckdose für das Netzteil des REX-Geräts verfügbar ist.
Abbildungen und Diagramme

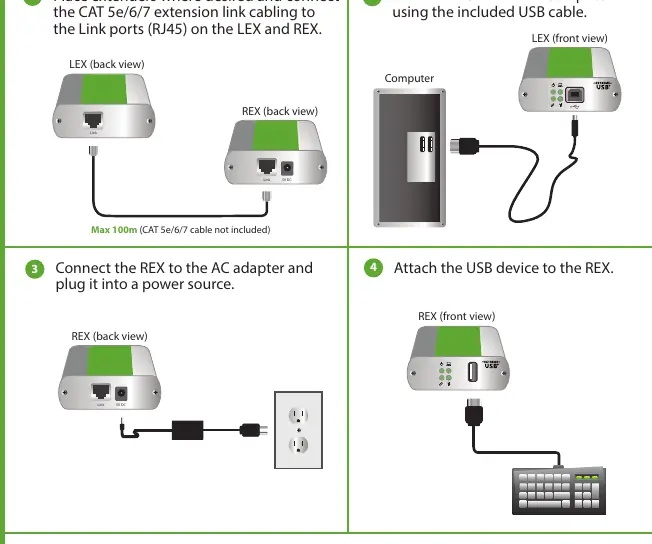

- Die Abbildungen zeigen die korrekte Verkettung: Computer -> USB-Kabel -> LEX -> CAT-Kabel -> REX -> USB-Gerät.
Modellkompatibilität
- Unterstützt Windows, macOS, Linux und Chrome OS.
- Maximale Reichweite beträgt 100 Meter über CAT 5e/6/7-Kabel.
