Bedienungsanleitung für HVIERO 18mm/23mm LED Eagle Eye Tagfahrlicht
Erfahren Sie, wie Sie das HVIERO 18mm/23mm LED Eagle Eye Tagfahrlicht installieren und anschließen. Detaillierte Anleitung zur Verkabelung, technische Daten und Anwendungshinweise für eine sichere Montage.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das HVIERO LED Eagle Eye Tagfahrlicht wird an 12V DC angeschlossen. Das schwarze Kabel ist Masse, das rote Kabel wird an ACC (Zündungsplus) oder Standlicht angeschlossen. S. 12
Wichtigste Schritte
- Anschluss der Stromversorgung S. 12
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 12V DC | Betriebsspannung | S. 14 |
| Leistung | 2.5W | Stromverbrauch | S. 14 |
| Schutzart | IP65 | Wetterfestigkeit | S. 14 |
Weitere 1 Antworten anzeigen Weniger anzeigen
Wo es im PDF steht
- Produktübersicht S. 1, 8, 9, 10
- Verkabelung S. 12
- Technische Daten S. 14
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Installationshinweise und technische Spezifikationen für das HVIERO LED Eagle Eye Tagfahrlicht. Das Produkt ist für den Betrieb an 12V-Gleichstromsystemen in Fahrzeugen konzipiert und verfügt über eine IP65-Schutzklasse, was es staubdicht und resistent gegen Strahlwasser macht.
Installation und Verkabelung

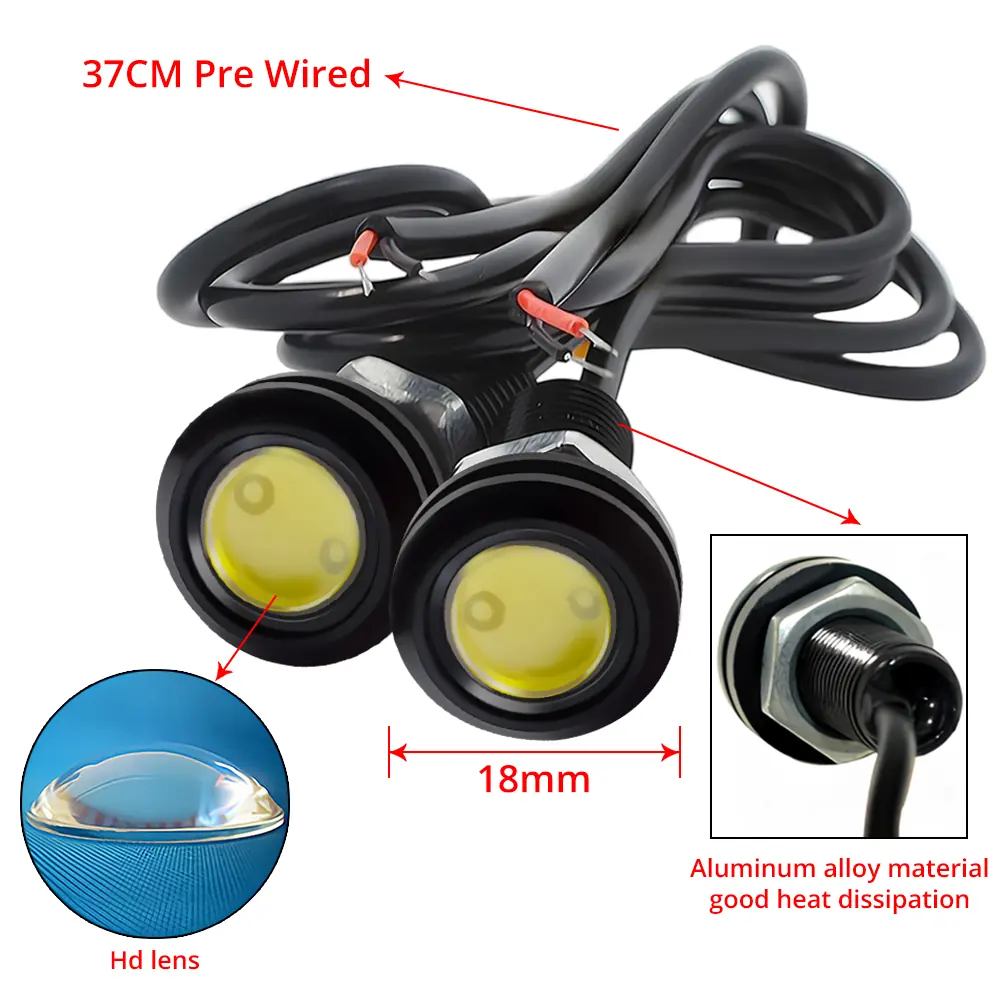

Die Installation erfordert grundlegende Kenntnisse der Fahrzeugelektrik. Das Produkt wird mit vorinstallierten Kabeln geliefert (37cm oder 40cm Länge, je nach Modell).
Anschlussanleitung
- Schwarzes Kabel (Minus): Verbinden Sie dieses Kabel mit dem Minuspol der Batterie oder einem geeigneten Massepunkt am Fahrzeugchassis.
- Rotes Kabel (Plus): Verbinden Sie dieses Kabel mit dem ACC-Anschluss (Zündungsplus) oder dem Standlichtkreis, damit die Leuchten bei eingeschalteter Zündung oder Licht aktiviert werden.

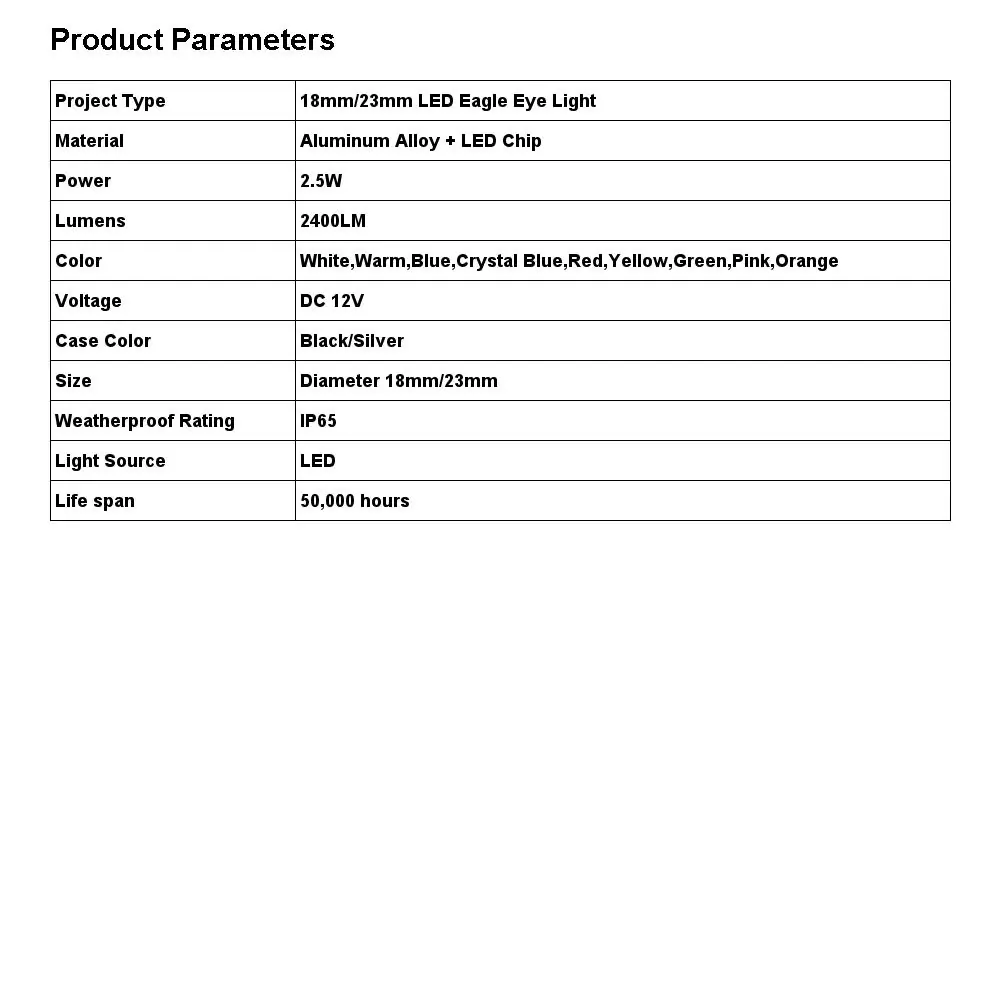

Technische Daten
Die Leuchten sind in verschiedenen Farben erhältlich und für eine lange Lebensdauer ausgelegt.
- Betriebsspannung: DC 12V
- Leistung: 2.5W
- Lichtstrom: 2400LM
- Schutzart: IP65 (Wetterfest)
- Lebensdauer: 50.000 Stunden
- Material: Aluminiumlegierung und LED-Chip
Wartung und Sicherheit
Das Gehäuse besteht aus einer Aluminiumlegierung, die eine gute Wärmeableitung gewährleistet. Die wasserdichte Versiegelung erfolgt mittels Silikon. Achten Sie bei der Montage darauf, dass die Dichtung korrekt sitzt, um die IP65-Eigenschaften zu erhalten. Vermeiden Sie den direkten Kontakt mit Hochdruckreinigern in unmittelbarer Nähe der Linse.
Praktische Hilfe
Typische Probleme
Licht leuchtet nicht nach dem Einbau
Überprüfen Sie die Verkabelung. Stellen Sie sicher, dass das rote Kabel an eine stromführende Quelle (ACC/Standlicht) und das schwarze Kabel an eine solide Masse angeschlossen ist.
Feuchtigkeit im Inneren der Linse
Überprüfen Sie, ob die Verschraubung fest sitzt und die Dichtung nicht beschädigt wurde. Obwohl IP65-zertifiziert, kann eine unsachgemäße Montage die Dichtigkeit beeinträchtigen.
Vor der Verwendung
- Prüfen Sie, ob Ihr Fahrzeugbordnetz 12V DC liefert.
- Messen Sie den Montageort aus (verfügbar in 18mm oder 23mm Durchmesser).
- Stellen Sie sicher, dass die Kabellänge (37cm/40cm) für Ihren Einbauort ausreicht.
- Prüfen Sie, ob Sie einen geeigneten Massepunkt in der Nähe des Montageorts haben.
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme

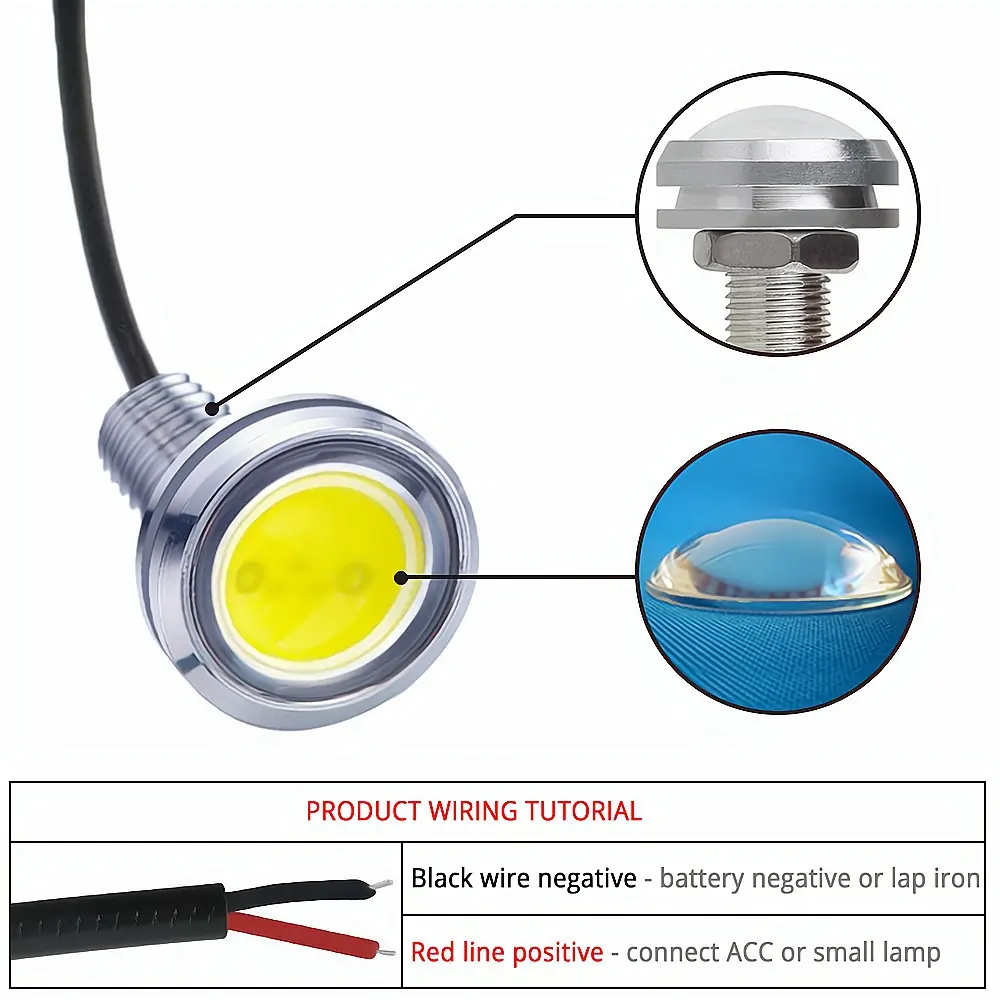

- Die Verkabelung ist simpel: Zwei Kabel führen aus der Leuchte.
- Das schwarze Kabel ist immer Masse (Minus).
- Das rote Kabel ist der Pluspol für die Stromversorgung.
