Installationsanleitung für Philips H7 CANbus Adapter 18952C2
Detaillierte Installationsanleitung für den Philips H7 CANbus Adapter (Modell 18952C2). Erfahren Sie, wie Sie den Adapter sicher in Ihren VW Passat B6 einbauen, die Gummikappe vorbereiten und die elektrische Verbindung herstellen.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dies ist eine Installationsanleitung für den Philips H7 CANbus Adapter (Modell 18952C2) für den VW Passat B6. Sie führt durch die Vorbereitung der Gummikappe, den elektrischen Anschluss und die Befestigung des Moduls. S. 1
Wichtigste Schritte
- Gummikappe vorbereiten (25mm Loch schneiden) S. 4
- Elektrische Verbindung herstellen S. 5, 7
- CANbus-Modul am Fahrzeug befestigen S. 6, 8
Erste Inbetriebnahme
- Zündung und Licht einschalten zur Funktionsprüfung S. 9
Weitere 1 Antworten anzeigen Weniger anzeigen
Wo es im PDF steht
- Vorbereitung der Gummikappe S. 4
- Einbau linke Seite S. 5, 6
- Einbau rechte Seite S. 7, 8
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation

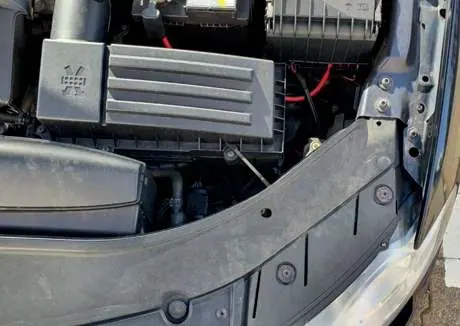

Diese Anleitung beschreibt den Einbau des Philips H7 CANbus Adapters (Modell 18952C2) für LED-Scheinwerfer, speziell für den VW Passat B6. Vor Beginn der Arbeiten muss die Zündung sowie das Licht ausgeschaltet sein, um Kurzschlüsse oder Verletzungen zu vermeiden.
Vorbereitung der Gummikappe
Um den CANbus-Adapter zu installieren, muss die Gummikappe des Scheinwerfers angepasst werden:
- Entfernen Sie die Gummikappe vom Scheinwerfer.
- Zeichnen Sie einen Kreis mit einem Durchmesser von 25 mm auf die Kappe.
- Schneiden Sie mit einem Messer ein Kreuz innerhalb des Kreises ein.
- Verwenden Sie eine Schere, um den 25 mm Kreis vollständig auszuschneiden.

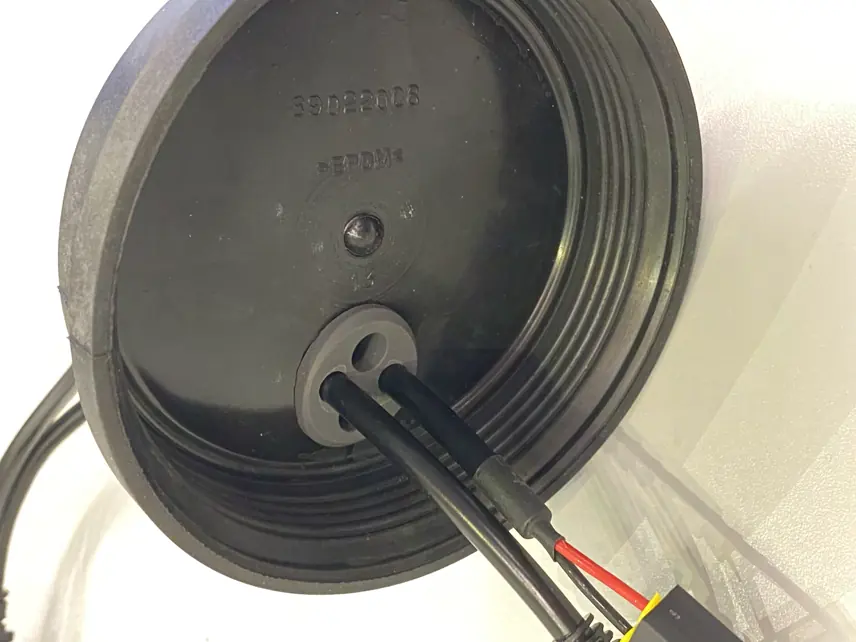

- Setzen Sie die CANbus-Kabeldurchführung in die Öffnung ein.
Elektrische Installation

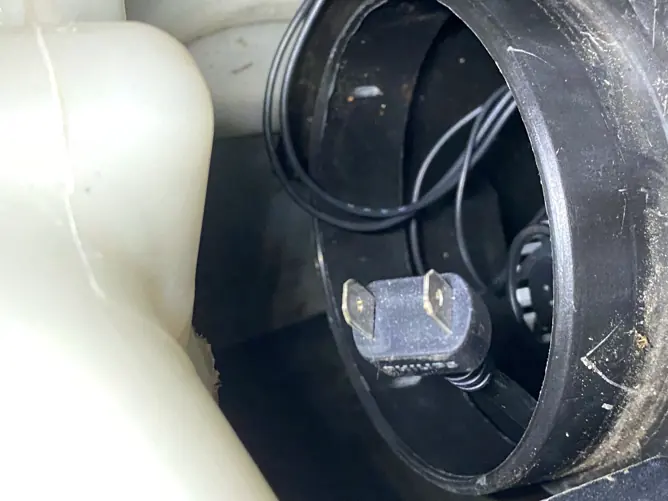

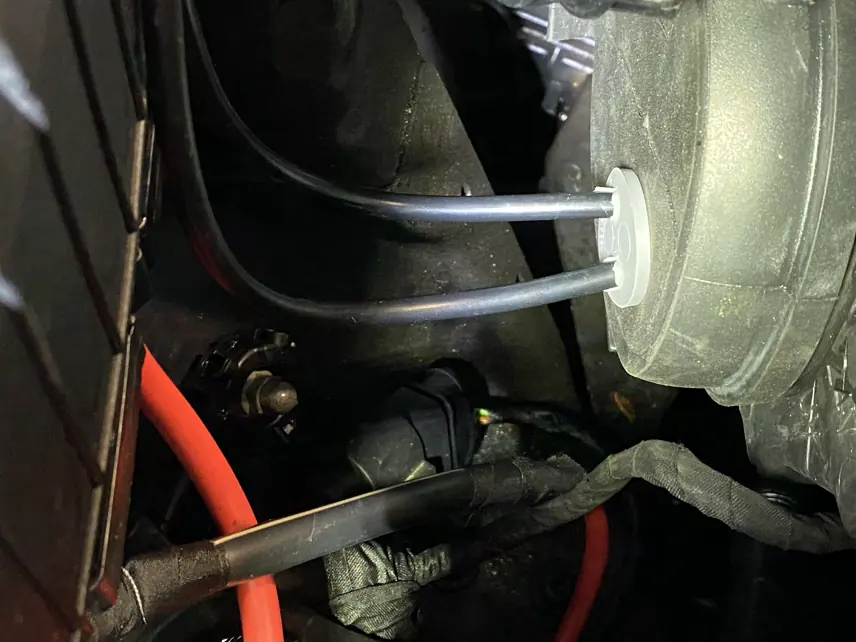

Stellen Sie die elektrische Verbindung her, indem Sie die Stecker des CANbus-Adapters mit den entsprechenden Gegenstücken im Scheinwerfergehäuse verbinden. Achten Sie darauf, dass die Verbindungen fest sitzen.
Montage und Befestigung

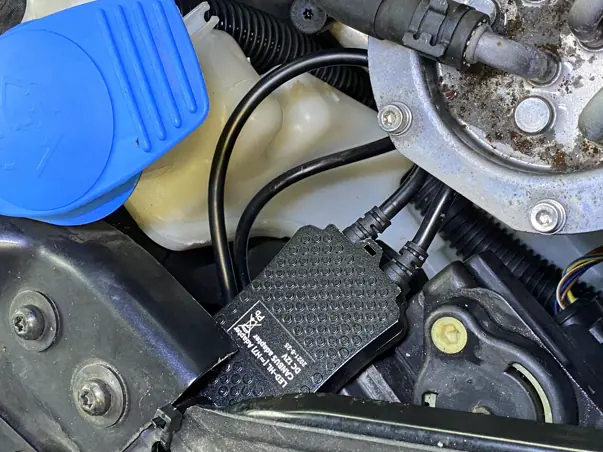

Nachdem die Kabel verbunden sind, montieren Sie die Gummikappe wieder auf den Scheinwerfer. Stellen Sie sicher, dass die Kappe dicht verschlossen ist, um das Eindringen von Feuchtigkeit zu verhindern. Befestigen Sie das CANbus-Modul anschließend mit Kabelbindern an einer geeigneten Stelle am Fahrzeug, um Vibrationen zu vermeiden.
Funktionsprüfung
Schalten Sie nach Abschluss der Montage die Zündung und das Licht ein. Überprüfen Sie, ob die Scheinwerfer korrekt funktionieren und keine Fehlermeldungen im Bordcomputer angezeigt werden.
Herstellerinformationen
Philips
Praktische Hilfe
Typische Probleme
Fehlermeldung im Bordcomputer
Überprüfen Sie die korrekte elektrische Verbindung der Stecker und stellen Sie sicher, dass der Adapter fest sitzt.
Feuchtigkeit im Scheinwerfer
Stellen Sie sicher, dass die Gummikappe nach der Montage wieder vollständig und dicht verschlossen ist.
Vor der Verwendung
- Zündung ausschalten
- Licht ausschalten
- Messer und Schere für die Anpassung der Gummikappe bereitlegen
- Kabelbinder für die Befestigung des Moduls bereithalten
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme

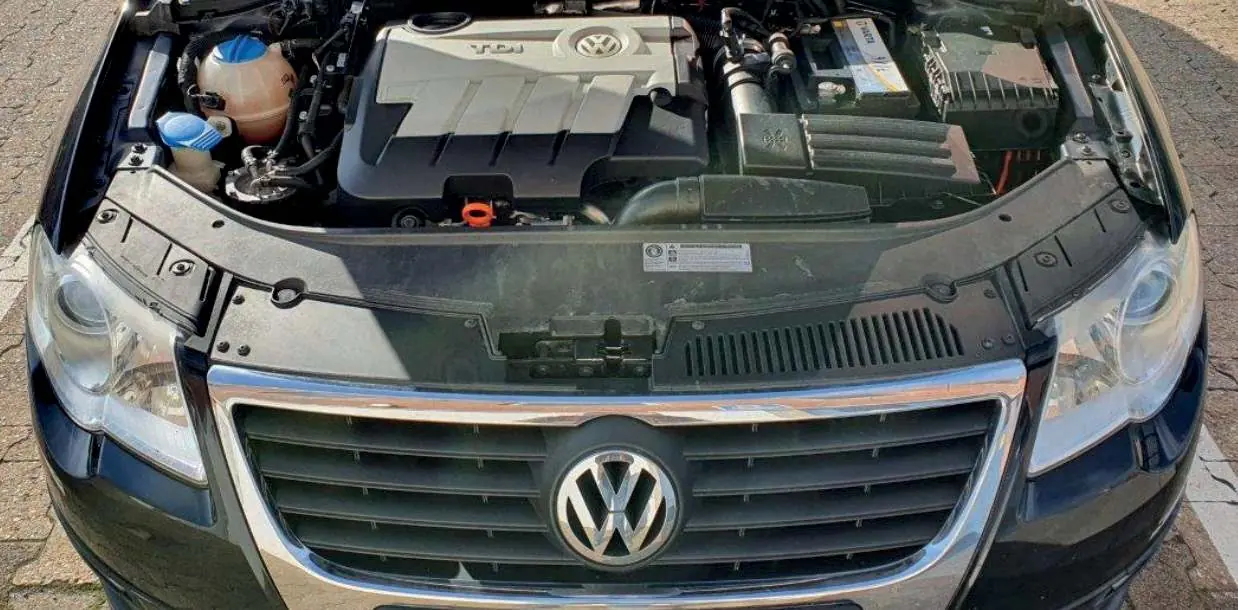

- Die Abbildungen zeigen den Einbauprozess speziell für den VW Passat B6.
- Schritt 2A-2C illustriert das präzise Ausschneiden der Gummikappe.
- Schritt 6 zeigt die korrekte Befestigung des Moduls mittels Kabelbinder.
Modellkompatibilität
- Dieses Produkt ist für den Einsatz mit Philips H7-LED Leuchtmitteln konzipiert.
- Die Anleitung ist spezifisch für den VW Passat B6.
