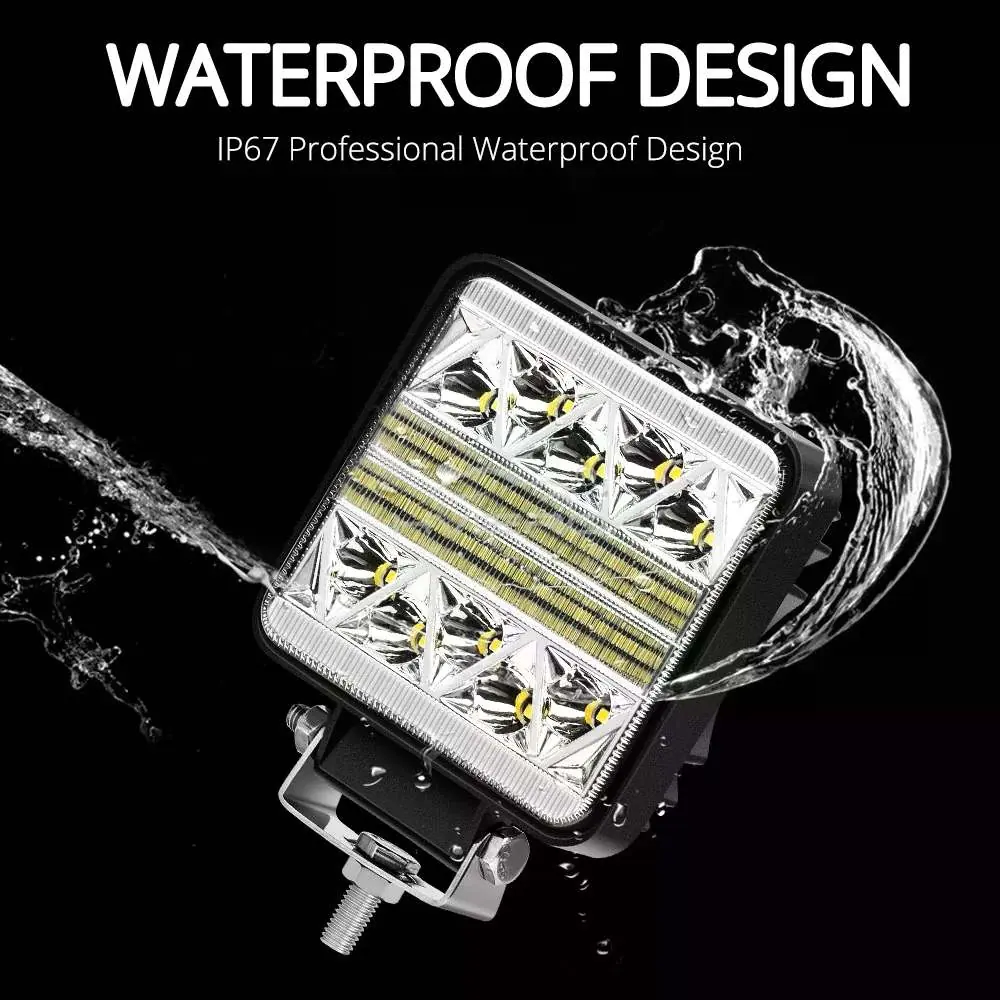

Der HVIERO 10LED Arbeitsscheinwerfer ist für den Betrieb in 12V DC Systemen ausgelegt. Er zeichnet sich durch eine Kombination aus 30° Spot- und 60° Flood-Licht aus, was eine vielseitige Ausleuchtung ermöglicht. Das Gerät ist nach IP67 zertifiziert, was bedeutet, dass es staubdicht und gegen zeitweiliges Untertauchen in Wasser geschützt ist.
Montage und Installation

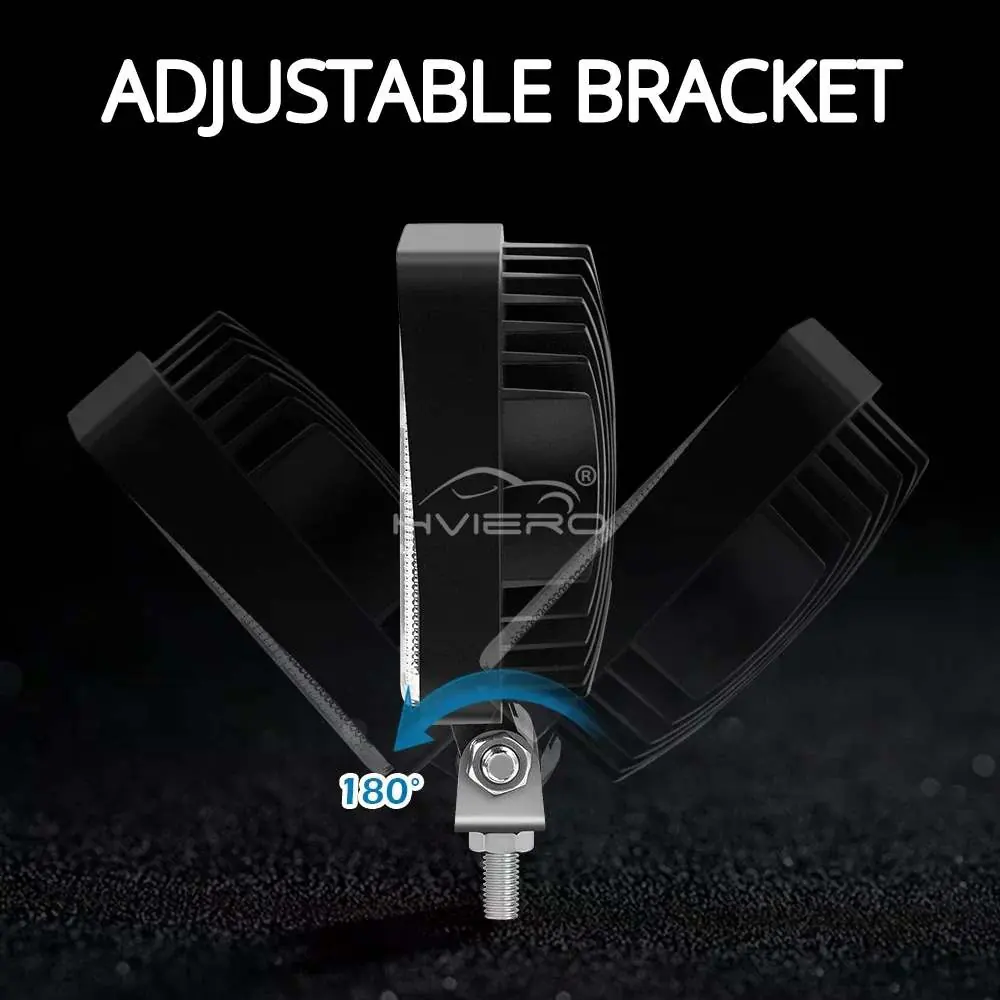

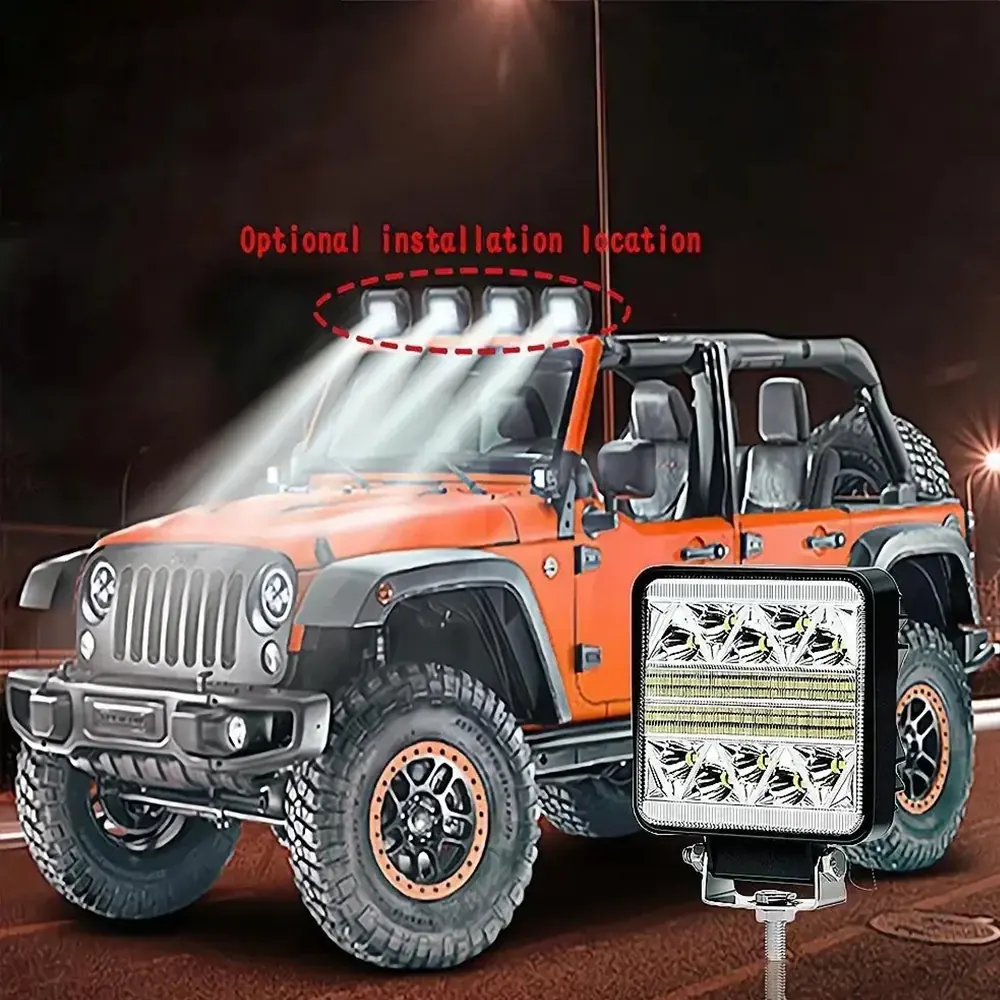

Der Scheinwerfer wird mit einer verstellbaren Halterung geliefert, die eine Neigung von bis zu 180 Grad ermöglicht. Dies erlaubt eine flexible Ausrichtung des Lichtkegels je nach Montageort, beispielsweise auf dem Dach oder an der Front des Fahrzeugs.
Verkabelung

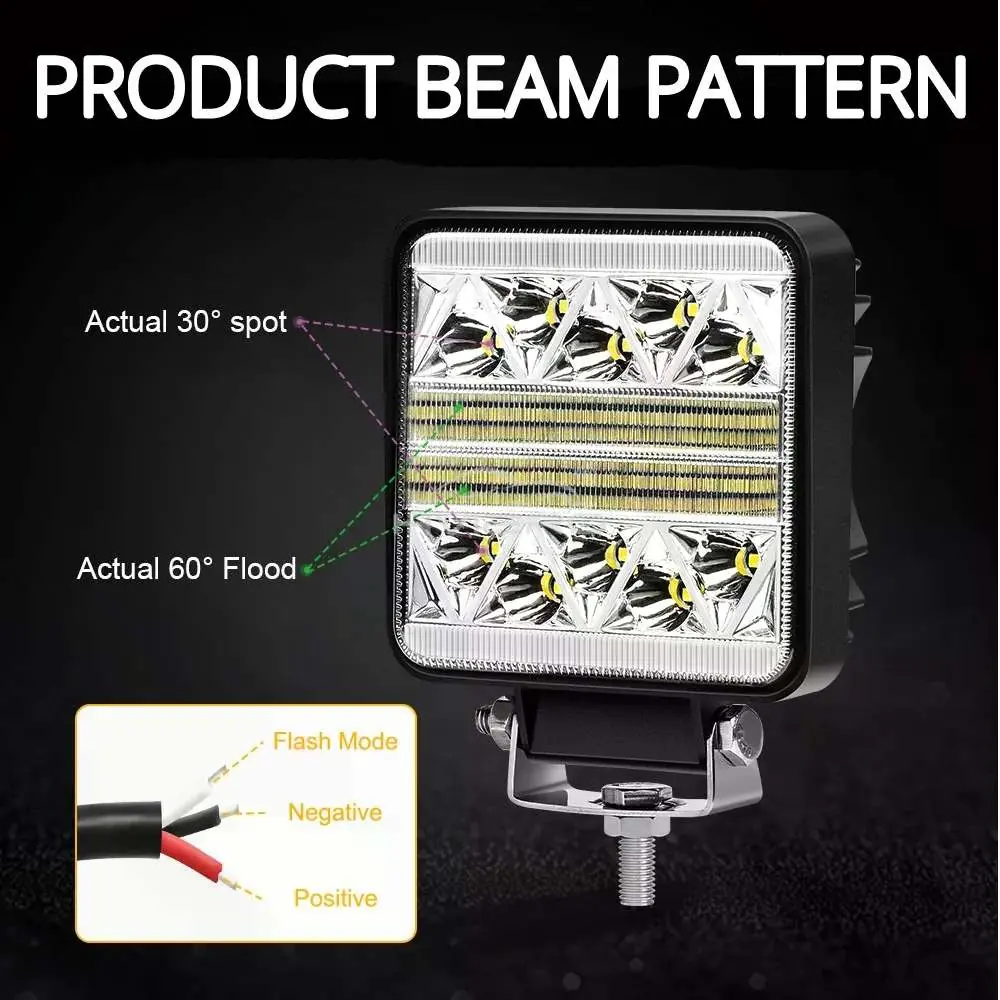

Das Anschlusskabel des Scheinwerfers besteht aus drei Adern:
- Flash Mode: Für den Blinkmodus.
- Negative: Masseanschluss.
- Positive: Stromversorgung (12V DC).
Technische Daten
- Leistung: 102W
- Spannung: 12V DC
- Lichtstrom: 12240 Lumen
- Farbtemperatur: 6000K (reines Weiß)
- Lebensdauer: 50.000 Stunden
- Material: Aluminium, PC, Edelstahl

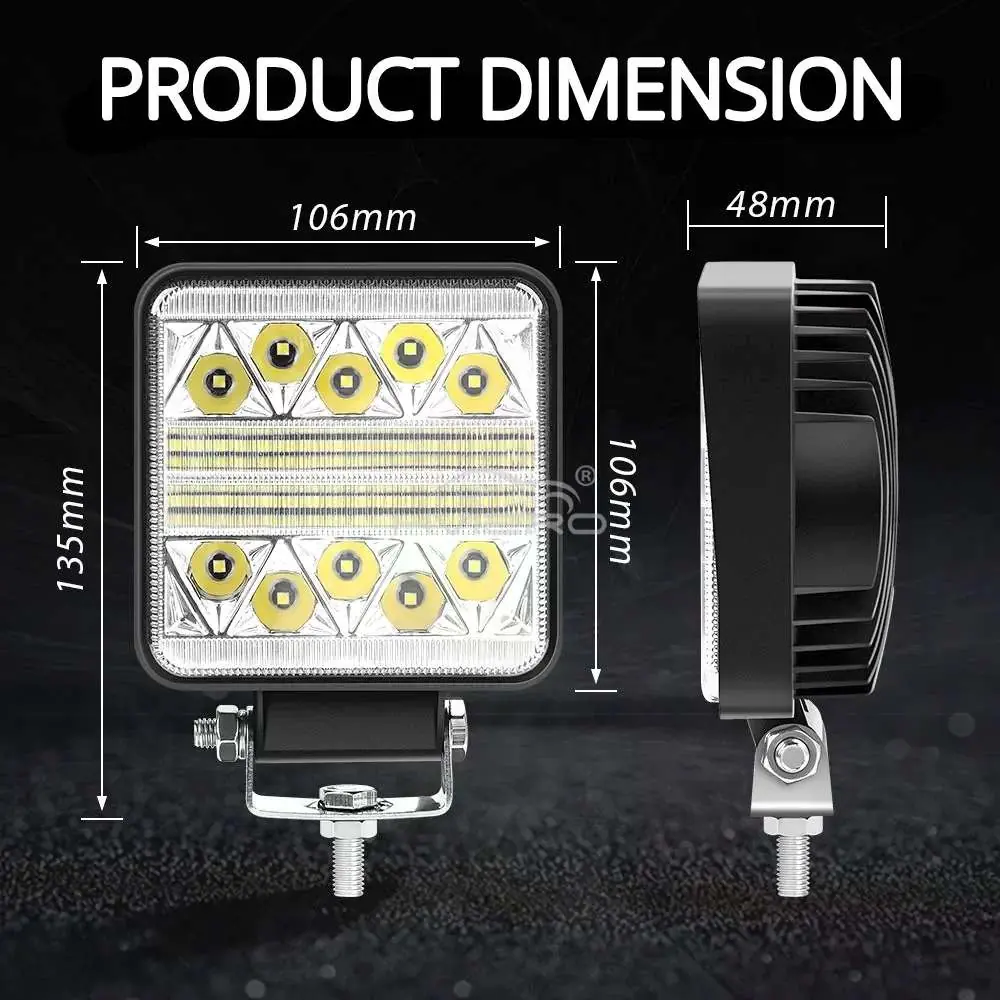

- Abmessungen: 106mm x 135mm x 48mm
Praktische Hilfe
Typische Probleme
Überprüfen Sie, ob die Stromquelle 12V DC liefert und ob die Plus- und Minus-Kabel korrekt angeschlossen sind.
Stellen Sie sicher, dass die 'Flash Mode'-Ader korrekt mit dem entsprechenden Schalter oder Steuergerät verbunden ist.
Vor der Verwendung
- Prüfen Sie, ob Ihr Fahrzeugsystem 12V DC unterstützt.
- Stellen Sie sicher, dass die Montagefläche stabil ist.
- Überprüfen Sie alle Kabelverbindungen auf festen Sitz.
- Stellen Sie sicher, dass die Halterung fest angezogen ist, um Vibrationen zu vermeiden.
