Bedienungsanleitung für Guangzhou 1DRAG8 LED Rock Lights
Erfahren Sie, wie Sie die Guangzhou 1DRAG8 LED Rock Lights installieren und steuern. Diese Anleitung enthält Schritte zur Montage, App-Einrichtung und Fernbedienungsnutzung.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die 1DRAG8 LED Rock Lights werden über eine 12V-Autobatterie betrieben und können per RF-Fernbedienung oder der 'Magic Lantern' App gesteuert werden. S. 1
Wichtigste Schritte
- Installation der Lichter am Fahrzeugunterboden S. 2
- Kopplung mit der Magic Lantern App S. 1
Erste Inbetriebnahme
- Verbinden Sie die Lichter mit einer 12V-Stromquelle, um die Funktion vor der Montage zu testen. S. 1
Weitere 2 Antworten anzeigen Weniger anzeigen
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Eingangsspannung | 12V DC | Betriebsspannung | S. 1 |
| Schutzart | IP68 | Wasserdichtigkeit | S. 1 |
Wo es im PDF steht
- Spezifikationen und Steuerung S. 1
- Installationsanleitung S. 2

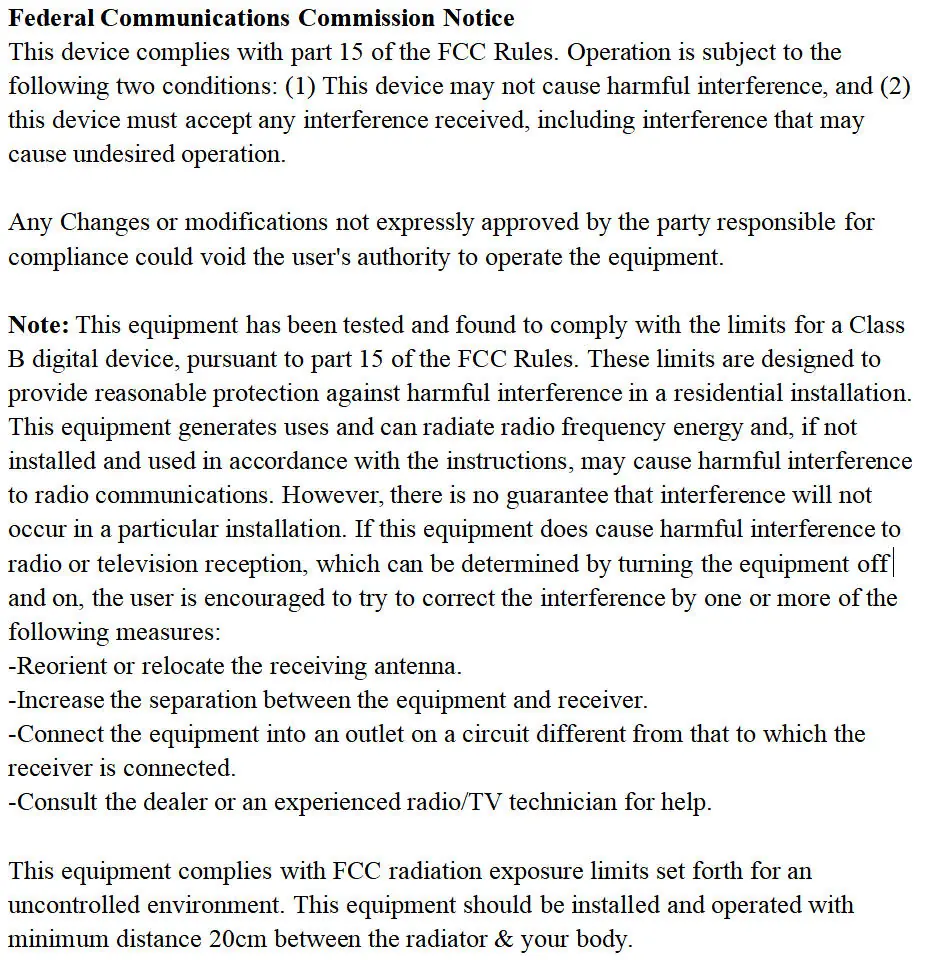

- FCC-Hinweise S. 3
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die Guangzhou 1DRAG8 LED Rock Lights sind für den Betrieb an einer 12V-Gleichstromquelle (z. B. Autobatterie) ausgelegt. Die Steuerung erfolgt wahlweise über die mitgelieferte RF-Fernbedienung oder die Smartphone-App "Magic Lantern". Vor der dauerhaften Installation ist ein Funktionstest zwingend erforderlich.
Technische Spezifikationen
- Produktname: LED Rock Lights
- Material: ABS-Kunststoff
- Eingangsspannung: 12V DC
- Leistung: 10 Watt
- Lebensdauer: 50.000 Stunden
- Schutzart: IP68
- Steuerung: Bluetooth-App + RF-Fernbedienung
Erste Schritte nach dem Auspacken
Führen Sie vor der Montage einen Funktionstest durch:
- Verbinden Sie ein LED-Licht mit einer 12V-Stromquelle (z. B. Autobatterie) unter Verwendung der mitgelieferten Kabel.
- Überprüfen Sie, ob das Licht leuchtet und auf die RF-Fernbedienung reagiert.
- Sollten Teile fehlen oder defekt sein, kontaktieren Sie den Support.
Installation
Befolgen Sie diese Schritte für eine sichere und professionelle Installation:
- Test: Führen Sie den oben genannten Funktionstest durch.
- Vorbereitung: Reinigen und trocknen Sie die Montageflächen am Fahrzeugunterboden.
- Markieren & Bohren: Positionieren Sie die Lichter, markieren Sie die Schraublöcher und bohren Sie 1/4-Zoll-Löcher.
- Montage: Kleben Sie die Lichter mit dem Klebeband auf der Rückseite fest und sichern Sie sie mit den mitgelieferten Schrauben.
- Verkabelung: Verlegen Sie das Hauptstromkabel entlang des Fahrzeugrahmens und sichern Sie es mit Kabelbindern, fern von beweglichen Teilen oder Hitzequellen.
- Anschluss: Verbinden Sie das rote Kabel (+) mit dem Pluspol der Batterie und das schwarze Kabel (-) mit dem Minuspol.
- Abschluss: Organisieren Sie überschüssige Kabel und führen Sie einen finalen Test durch.
Fernbedienung
Die Fernbedienung ermöglicht folgende Funktionen:
- Ein- und Ausschalten der Lichter
- Anpassung von Geschwindigkeit und Helligkeit
- Auswahl von Farben und Lichtmodi
- Aktivierung des Auto-Modus oder der Gruppenverwaltung
Bluetooth-App-Steuerung
So nutzen Sie die "Magic Lantern" App:
- Scannen Sie den QR-Code im Handbuch, um die App herunterzuladen.
- Aktivieren Sie Bluetooth auf Ihrem Smartphone.
- Öffnen Sie die App und koppeln Sie das erkannte LED-Licht.
- Tippen Sie auf das Menüsymbol (≡) oben links und wählen Sie "My Devices".
- Verwenden Sie die App zur Steuerung von Farben, Helligkeit und Modi.
Praktische Hilfe
Typische Probleme
Licht leuchtet nicht
Überprüfen Sie die Kabelverbindungen zur Batterie und stellen Sie sicher, dass die Spannung 12V DC beträgt.
App findet das Gerät nicht
Stellen Sie sicher, dass Bluetooth am Smartphone aktiviert ist und die Lichter mit Strom versorgt werden.
Vor der Verwendung
- Funktionstest vor der Montage durchführen
- Oberfläche am Fahrzeug reinigen und trocknen
- 12V Stromquelle bereitstellen
- Kabelbinder für die Kabelführung bereithalten
- Bohrer (1/4 Zoll) für die Montage bereitstellen
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme

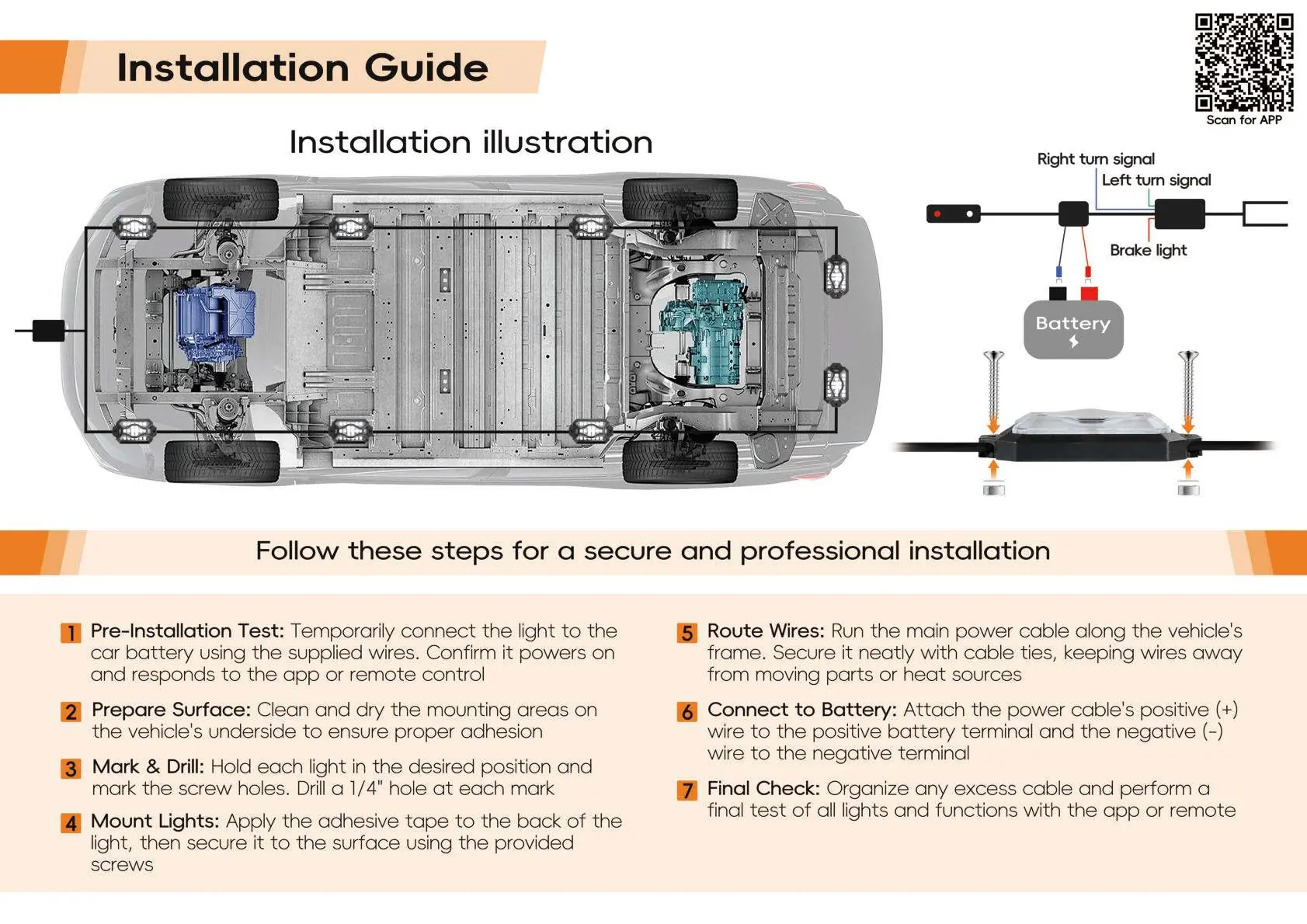

- Die Installationsgrafik zeigt die Verkabelung der Lichter entlang des Fahrzeugunterbodens und den Anschluss an die Autobatterie.

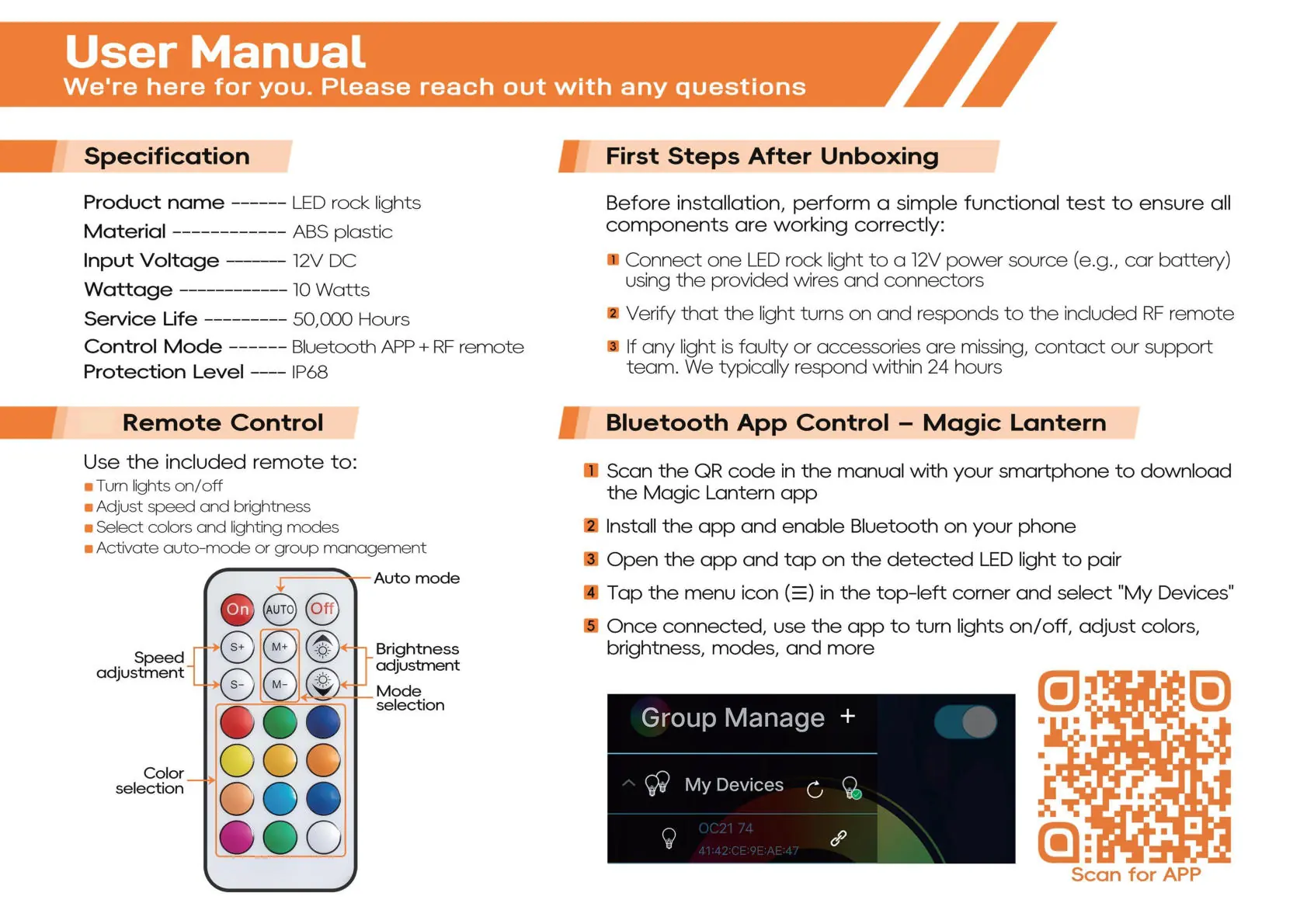

- Das Diagramm der Fernbedienung zeigt die Tasten für Helligkeit, Geschwindigkeit, Farbauswahl und Moduswechsel.
Modellkompatibilität
- Erfordert eine 12V-Stromversorgung.
- Kompatibel mit Smartphones via Bluetooth für die 'Magic Lantern' App.
