Hviero 100X 3mm Flachkopf-LED-Diode
Erfahren Sie alles über die Hviero 100X 3mm Flachkopf-LED-Diode. Diese Anleitung enthält technische Daten, Spannungsbereiche, Wellenlängen und Abmessungen für Ihre Elektronikprojekte.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die Hviero 100X 3mm Flachkopf-LED ist eine vielseitige Leuchtdiode für Elektronikprojekte und Dekorationen. Diese Anleitung bietet eine Übersicht der technischen Parameter für verschiedene Farbvarianten, einschließlich Betriebsspannung, Leuchtkraft und Wellenlängen. Bitte beachten Sie die elektrischen Grenzwerte, um eine Beschädigung der Diode zu vermeiden.
Technische Spezifikationen

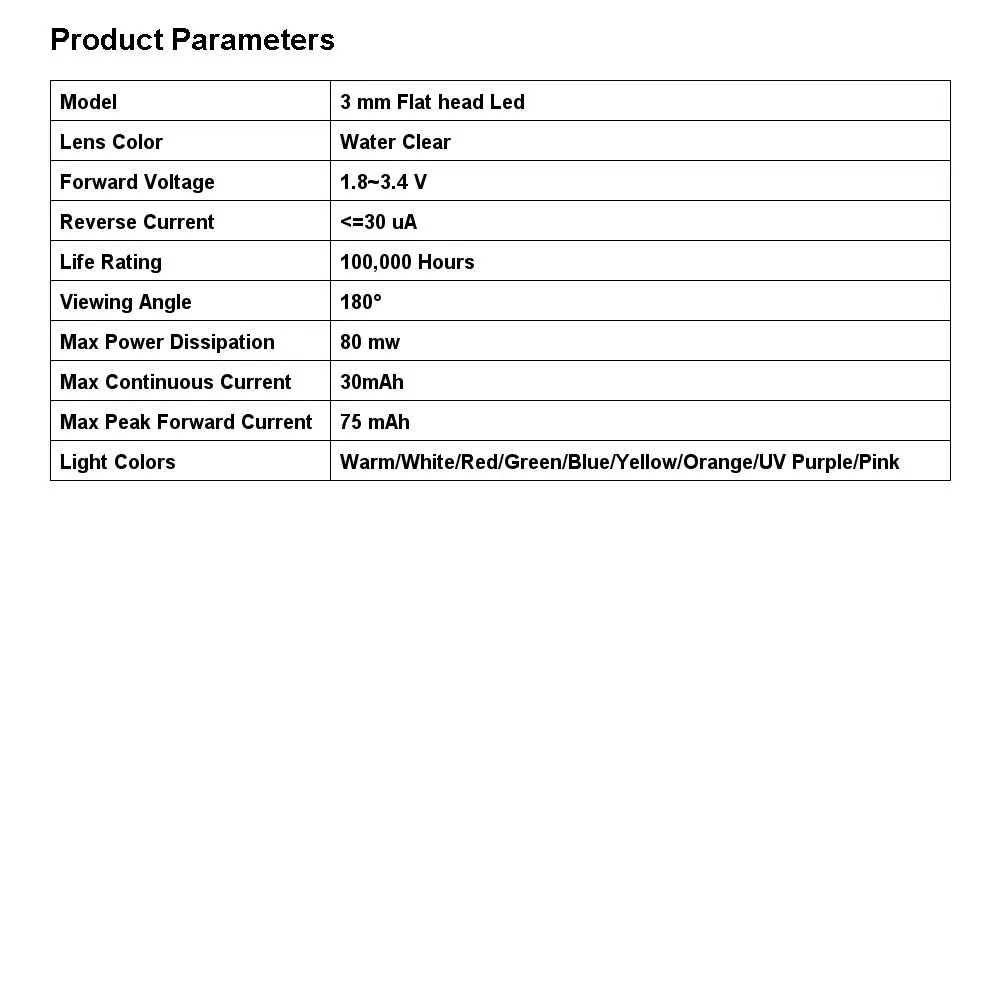

Die LED-Dioden variieren in ihren elektrischen Eigenschaften je nach Farbe. Die Betriebsspannung liegt zwischen 1,8 V und 3,4 V. Der maximale Dauerstrom beträgt 30 mA, während der maximale Spitzenstrom 75 mA nicht überschreiten darf. Die Lebensdauer wird mit 100.000 Stunden angegeben.
- Betriebsspannung (Forward Voltage): 1,8 V bis 3,4 V (abhängig von der Farbe)
- Maximaler Dauerstrom: 30 mA
- Maximaler Spitzenstrom: 75 mA
- Max. Verlustleistung: 80 mW
- Abstrahlwinkel: 180°
- Sperrstrom: <= 30 uA
Farbübersicht und Wellenlängen
Die verschiedenen Farben der LED-Serie haben unterschiedliche Anforderungen und Eigenschaften:

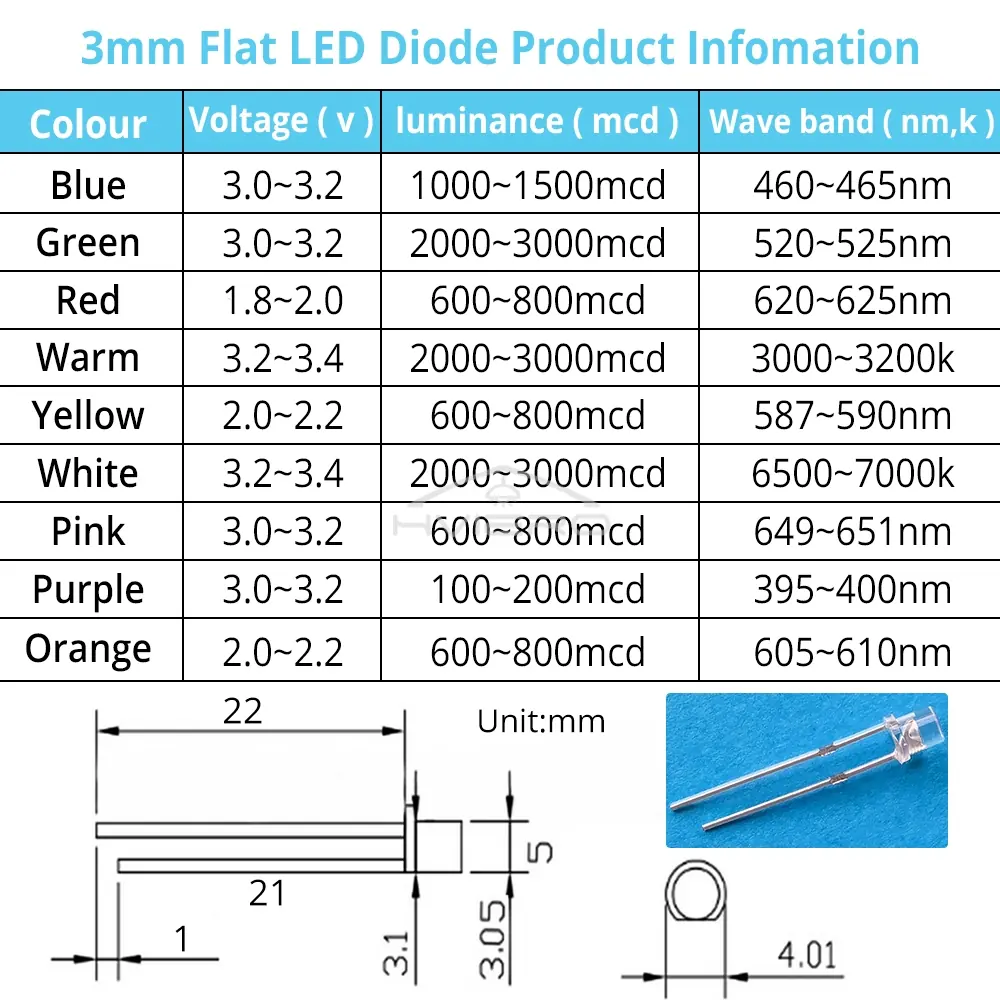

- Blau: 3,0-3,2 V, 1000-1500 mcd, 460-465 nm
- Grün: 3,0-3,2 V, 2000-3000 mcd, 520-525 nm
- Rot: 1,8-2,0 V, 600-800 mcd, 620-625 nm
- Warmweiß: 3,2-3,4 V, 2000-3000 mcd, 3000-3200 K
- Gelb: 2,0-2,2 V, 600-800 mcd, 587-590 nm
- Weiß: 3,2-3,4 V, 2000-3000 mcd, 6500-7000 K
- Pink: 3,0-3,2 V, 600-800 mcd, 649-651 nm
- Violett: 3,0-3,2 V, 100-200 mcd, 395-400 nm
- Orange: 2,0-2,2 V, 600-800 mcd, 605-610 nm

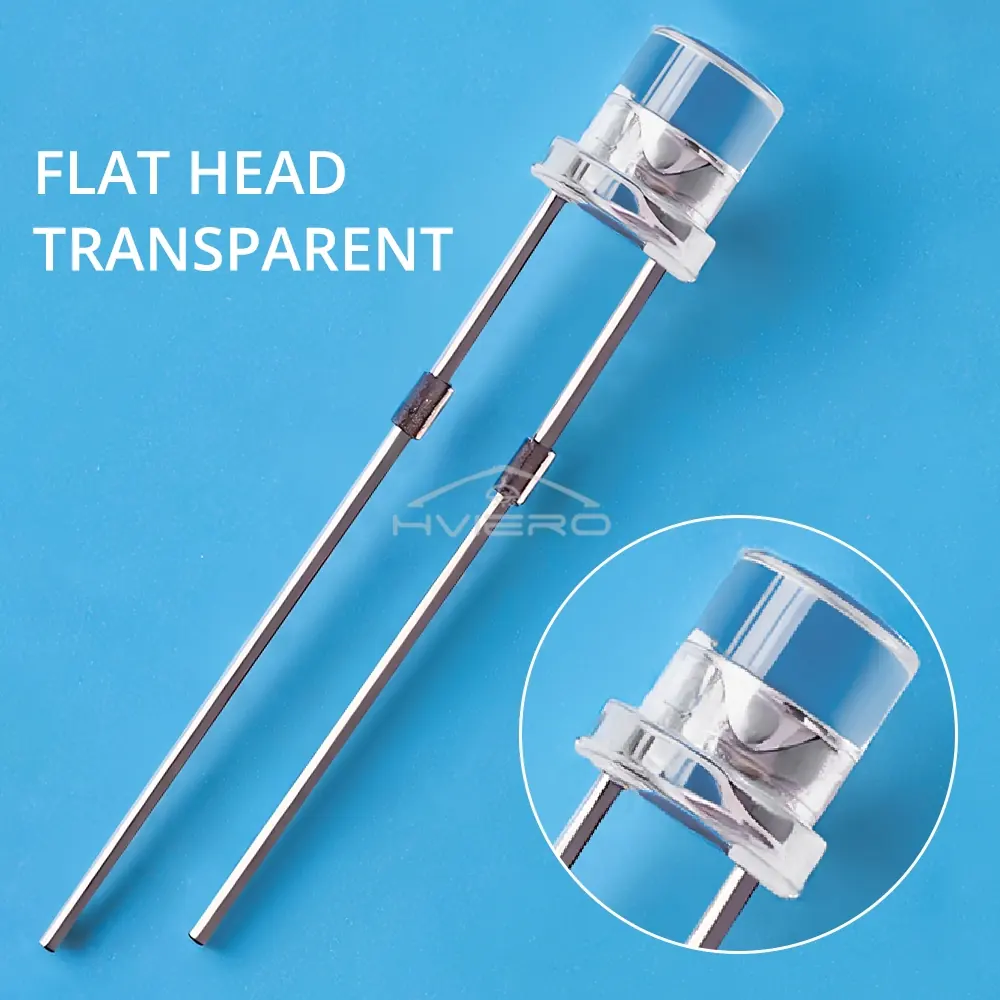

Abmessungen
Die LED verfügt über einen flachen Kopf mit einem Durchmesser von 5 mm. Die Gesamtlänge der Anschlüsse beträgt 22 mm.
Praktische Hilfe
Typische Probleme
LED leuchtet nicht
Überprüfen Sie die Polarität. Das längere Bein ist die Anode (+), das kürzere die Kathode (-).
LED brennt durch oder wird zu heiß
Stellen Sie sicher, dass der Strom 30 mA nicht überschreitet und verwenden Sie einen passenden Vorwiderstand.
Vor der Verwendung
- Identifizieren Sie die benötigte Betriebsspannung für die spezifische Farbe (1,8 V - 3,4 V).
- Stellen Sie sicher, dass ein geeigneter Vorwiderstand verwendet wird, um den Strom zu begrenzen.
- Prüfen Sie die Polarität vor dem Einlöten oder Anschließen.
- Stellen Sie sicher, dass die Umgebungstemperatur und Stromzufuhr innerhalb der Spezifikationen liegen.
Technische Daten in der Praxis
- Forward Voltage
- Die benötigte Betriebsspannung, um die LED zum Leuchten zu bringen.
- Luminance (mcd)
- Die Helligkeit der LED in Millicandela.
- Wave band (nm/k)
- Die Lichtfarbe, gemessen in Nanometern (nm) oder Farbtemperatur (Kelvin).
- Max Continuous Current
- Der maximale Strom, der dauerhaft durch die LED fließen darf (30 mA).
Abbildungen und Diagramme
- Die technische Zeichnung zeigt die Gesamtlänge von 22 mm und den Kopfdurchmesser von 5 mm.
Modellkompatibilität
- Geeignet für allgemeine Elektronikprojekte, Modellbau und Dekoration.
- Nicht für Anwendungen mit hoher Strombelastung ohne Strombegrenzung geeignet.
Autor der Aufbereitung
Laura Fischer
Fachredakteurin für Gebrauchsanleitungen
Beschreibt zentrale Funktionen, Einsatzbereiche und Hinweise aus Handbüchern in einer kompakten und nutzerfreundlichen Form.
