Wichtige Informationen zur Installation
Diese Anleitung beschreibt die Installation und den Anschluss der Stinger HEXCORE 2-INCH LED POD LIGHT (Modell STL2PDL). Vor Beginn der Installation stellen Sie sicher, dass eine geeignete 12V-Stromquelle im Fahrzeug vorhanden ist und alle benötigten Werkzeuge bereitliegen.
Lieferumfang
- 2x LED Pod Lights
- 2x 18-Zoll Kabelbaum mit Deutsch-Steckern
- 2x Stinger Black-out Abdeckungen
- 2x Bernstein-Linsenabdeckungen
- 2x Montagehalterungen
- Montagematerial
Technische Daten
- Betriebsspannung: 9-32V DC
- Lichtquelle: Hochleistungs-LEDs
- Gehäusematerial: Aluminium-Druckguss
- Linsenmaterial: Polycarbonat
- Schutzart: IP69
- Betriebstemperatur: -40°C bis 60°C

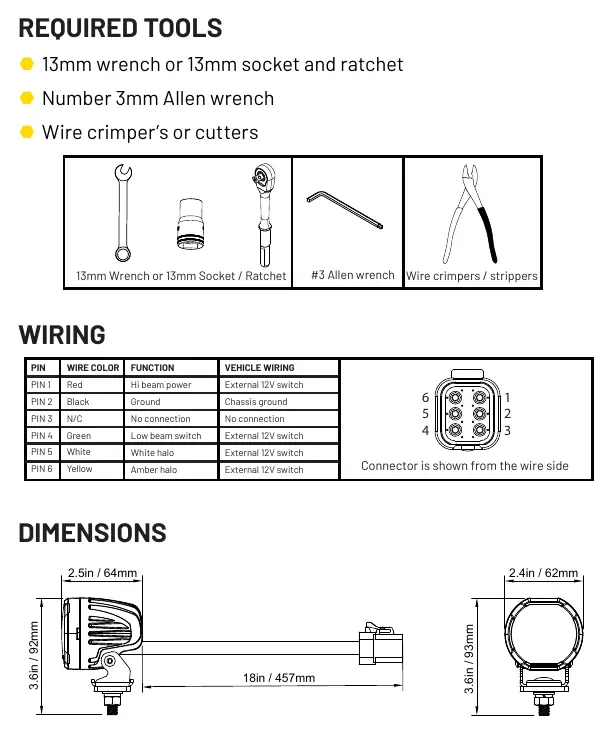

Benötigtes Werkzeug
- 13mm Schraubenschlüssel oder Steckschlüssel mit Ratsche
- 3mm Inbusschlüssel
- Crimpzange oder Kabelschneider
Montage
- Wählen Sie eine sichere, vibrationsfreie Montagefläche (z. B. Stoßstange, Dachträger, A-Säule).
- Stellen Sie sicher, dass die Leuchten den Luftstrom, die Sicht oder andere Fahrzeugkomponenten nicht behindern.
- Befestigen Sie die Montagehalterungen an der LED-Leuchte.
- Ziehen Sie die Befestigungselemente zunächst nur locker an, um die Ausrichtung des Lichtstrahls zu ermöglichen.
- Montieren Sie die gesamte Einheit mit dem mitgelieferten Montagematerial am Fahrzeug.
Verkabelung
Schließen Sie die Kabel gemäß der folgenden Belegung an:
- Rot: Hi-Beam (Fernlicht) an einen externen 12V-Schalter.
- Grün: Low-Beam (Abblendlicht) an einen externen 12V-Schalter.
- Schwarz: Masse (Chassis-Masse).
- Gelb: Bernstein-Halo an einen externen 12V-Schalter.
- Weiß: Weißes Halo an einen externen 12V-Schalter.
Praktische Hilfe
Typische Probleme
Überprüfen Sie die Masseverbindung (schwarzes Kabel) und stellen Sie sicher, dass die 12V-Stromversorgung an den entsprechenden Schaltern korrekt anliegt.
Überprüfen Sie alle Kabelverbindungen auf festen Sitz und stellen Sie sicher, dass die Spannung innerhalb des Bereichs von 9-32V DC liegt.
Vor der Verwendung
- Prüfen Sie den Lieferumfang auf Vollständigkeit.
- Stellen Sie sicher, dass eine geeignete 12V-Stromquelle vorhanden ist.
- Vergewissern Sie sich, dass das Werkzeug (13mm Schlüssel, 3mm Inbusschlüssel, Crimpzange) bereitliegt.
- Wählen Sie einen geeigneten Montageort, der die Sicht nicht behindert.
