Ersatzteilliste für Schneefräse Husqvarna ST 121E
Detaillierte Ersatzteilliste und Explosionszeichnungen für die Schneefräse Husqvarna ST 121E. Finden Sie alle Komponenten für Motor, Antrieb, Auswurfschacht und Griffbaugruppe zur Reparatur und Wartung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Ersatzteilliste
Dieses Dokument enthält die vollständige Ersatzteilliste für die Schneefräse Husqvarna ST 121E (Modellnummer 961 83 00-01). Es ist wichtig, ausschließlich Original-Ersatzteile (O.E.M.) zu verwenden, um die Sicherheit zu gewährleisten, Schäden am Gerät zu vermeiden und den Garantieanspruch zu erhalten. Beachten Sie, dass alle Komponentenmaße in der Liste in US-Zoll angegeben sind (1 Zoll = 25,4 mm).
Schneckenbaugruppe
Diese Sektion enthält die Explosionszeichnung und Teileliste für die Schneckenbaugruppe (Auger Assembly). Wichtige Komponenten sind die Schneckenklinge (Blade), Lagerstützen, Kugellager und die Schnecken-Schweißbaugruppe. Achten Sie bei der Montage auf die korrekte Verwendung der Sicherungsringe und Schrauben.

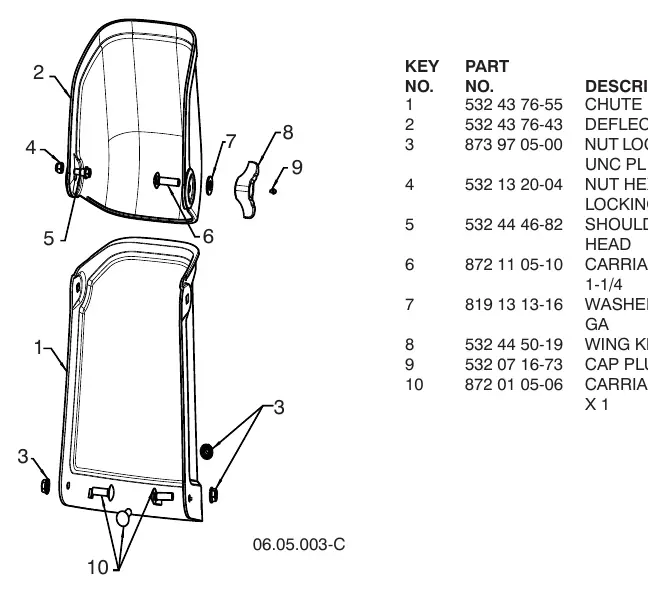

Auswurfschacht
Hier finden Sie die Komponenten für den Auswurfschacht (Chute Assembly), einschließlich des Auswurfschachts selbst, des Deflektors, der Flügelknöpfe und der Befestigungselemente. Stellen Sie sicher, dass alle Sicherungsmuttern korrekt angezogen sind, um eine sichere Verstellung des Schachts zu gewährleisten.

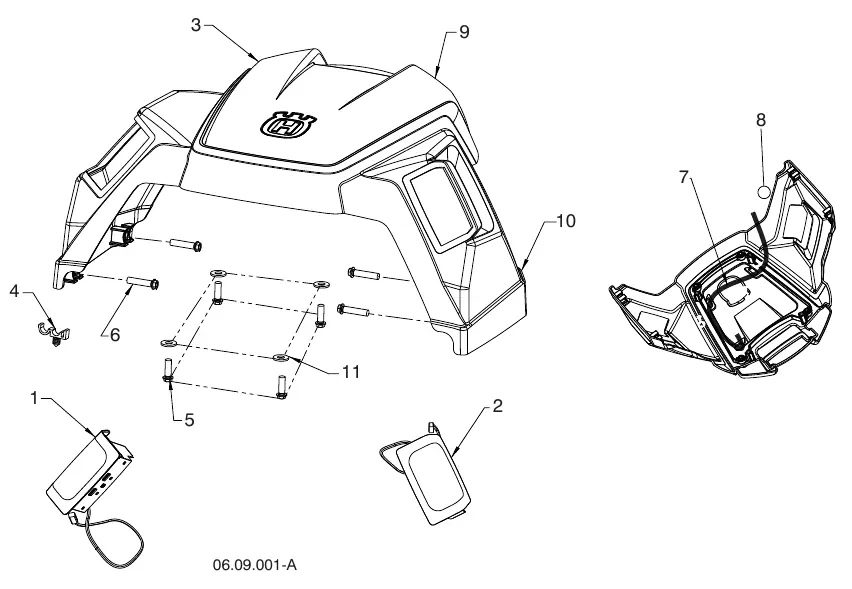

Griffbaugruppe
Die Griffbaugruppe umfasst die LED-Subbaugruppen, die Kabelbäume, die Griffabdeckungen und die Steuerelemente. Diese Zeichnung hilft bei der Identifizierung von Teilen für die elektrische Verkabelung und die ergonomischen Griffelemente.

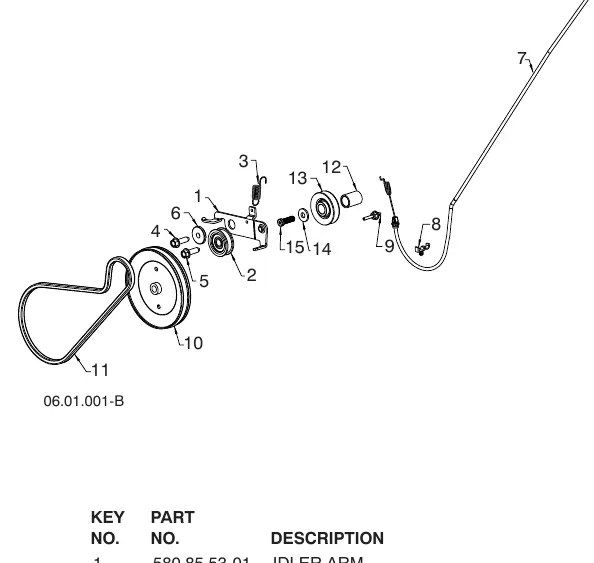

Antriebsbaugruppe
Diese Baugruppe enthält den Antriebsriemen, die Antriebsriemenscheibe, die Spannrolle (Idler Pulley) und die Kupplungszugbaugruppe. Achten Sie bei der Wartung des Antriebsriemens auf die korrekten Drehmomentangaben für die Schrauben (13-18 ft-lbs bzw. 22-27 ft-lbs).

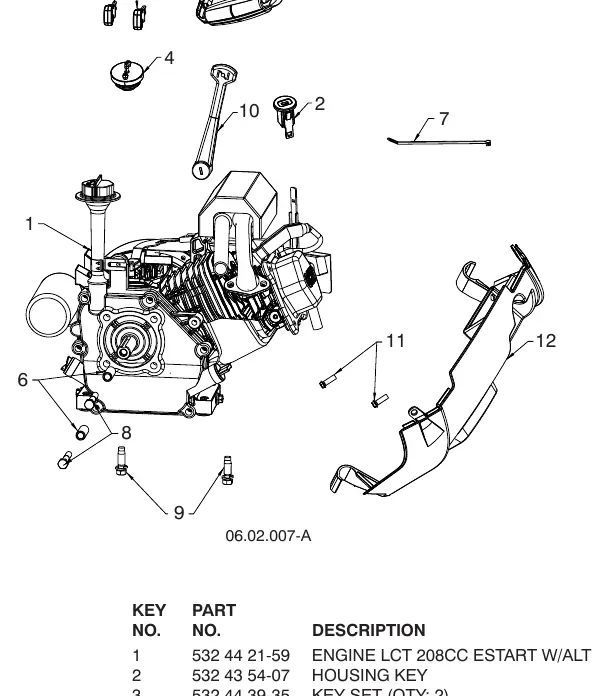

Motorbaugruppe

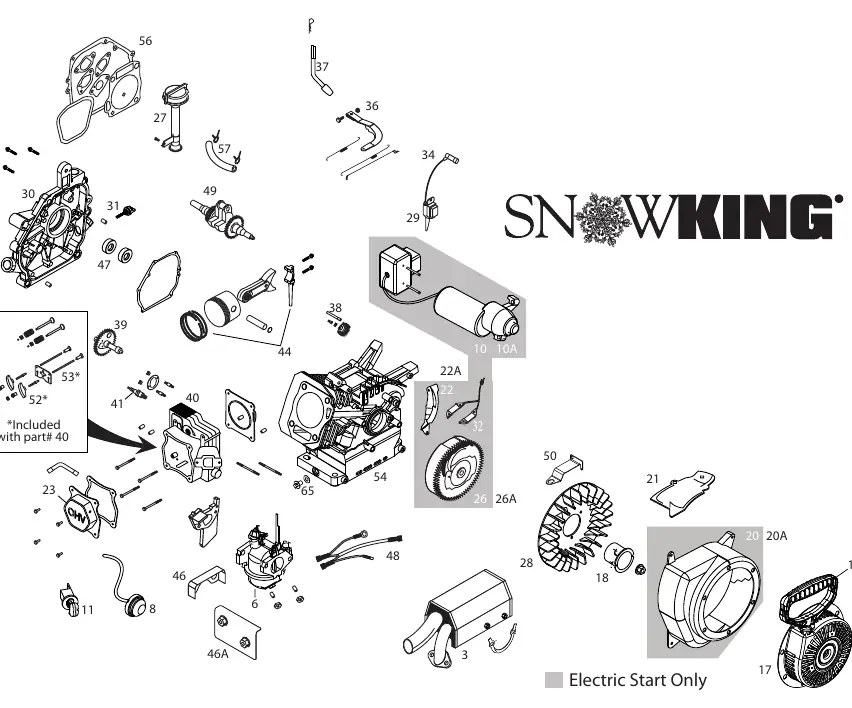

Die Dokumentation enthält zwei Abschnitte für den Motor: eine allgemeine Motorbaugruppe und eine detaillierte Explosionszeichnung des LCT-Motors (Complete Engine 442159). Hier finden Sie Teile wie den Vergaser, den Anlasser, den Kraftstofftank, Zündspulen, Kolben, Zylinderkopf und Dichtungssätze.
Herstellerinformationen
Husqvarna
Praktische Hilfe
Typische Probleme
Antriebsriemen rutscht oder verschlissen
Überprüfen Sie die Antriebsbaugruppe auf Verschleiß und ersetzen Sie den Riemen (Teilenummer 532 43 72-61) gemäß der Explosionszeichnung.
Schwierigkeiten bei der Identifizierung von Schrauben
Verwenden Sie die Teileliste, da die Schrauben oft spezifische Gewindegrößen (z.B. 1/4-20 oder 5/16-18) haben.
Vor der Verwendung
- Überprüfen Sie, ob alle Schrauben und Muttern fest angezogen sind.
- Stellen Sie sicher, dass nur Original-Ersatzteile (O.E.M.) verwendet werden.
- Kontrollieren Sie den Auswurfschacht auf Blockaden.
- Prüfen Sie den Zustand des Antriebsriemens.
- Stellen Sie sicher, dass der Ölstand und Kraftstoff korrekt sind.
Technische Daten in der Praxis
- Drehmoment 13-18 FT-LBS
- Erforderliches Anzugsdrehmoment für bestimmte Schrauben an der Antriebsbaugruppe.
Abbildungen und Diagramme
- Die Explosionszeichnungen zeigen die Montageposition der einzelnen Komponenten.
- Die Schlüsselnummern (Key No.) in der Zeichnung entsprechen den Nummern in der Teileliste.
Modellkompatibilität
- Nur für Modell ST 121E (Produktnummer 961 83 00-01).
