Bedienungsanleitung für Husqvarna 122L und 122RJ Rasentrimmer

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Bedienungsanleitung für die Modelle Husqvarna 122L (Rasentrimmer) und 122RJ (Rasentrimmer/Freischneider). Vor der Inbetriebnahme müssen alle Sicherheitsanweisungen gelesen werden. Halten Sie einen Sicherheitsabstand von mindestens 15 Metern zu Personen und Tieren ein. Tragen Sie immer eine zugelassene Schutzausrüstung, einschließlich Helm, Gehörschutz, Augenschutz, Handschuhen und festem Schuhwerk.

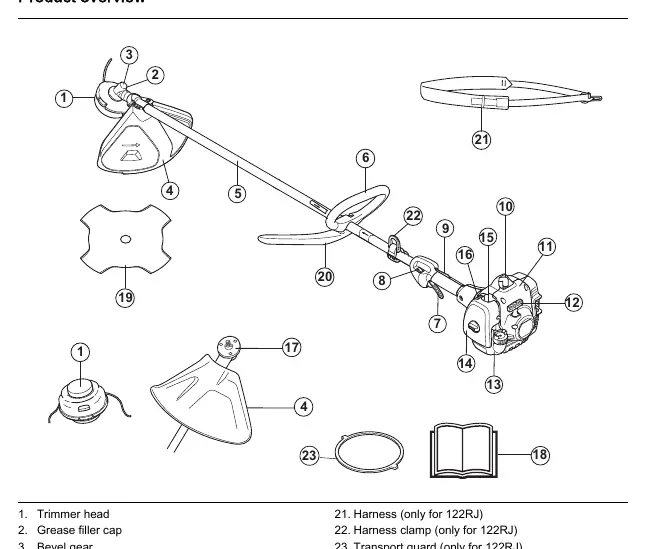

Produktübersicht

Das Gerät besteht aus einem Verbrennungsmotor, einem Schaft, einem Griff (Loop-Griff bei 122L, J-Griff bei 122RJ) und einem Schneidwerkzeug. Die Bedienelemente umfassen den Gashebel, die Gashebelsperre, den Stoppschalter, den Choke und die Kraftstoffpumpe.

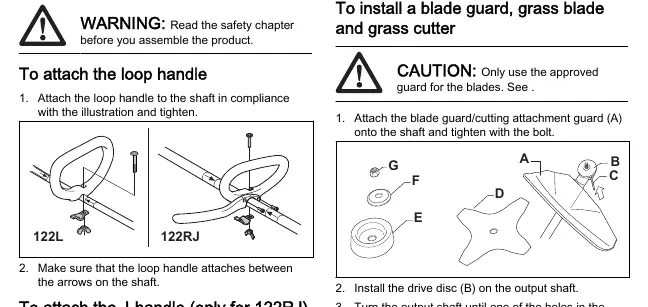

Montage

Loop-Griff montieren: Befestigen Sie den Griff am Schaft zwischen den markierten Pfeilen.

J-Griff (nur 122RJ): Wird am Loop-Griff befestigt.

Schneidwerkzeug: Montieren Sie den Schutz für das Schneidwerkzeug, die Mitnehmerscheibe und den Trimmerkopf oder das Messer gemäß den Abbildungen. Achten Sie darauf, dass die Mitnehmerscheibe korrekt in der Mitte des Messers einrastet.

Betrieb

Kraftstoff: Verwenden Sie eine Mischung aus bleifreiem Benzin (max. 10% Ethanol) und Zweitaktöl im Verhältnis 50:1 (2%). Mischen Sie den Kraftstoff in einem sauberen Behälter.

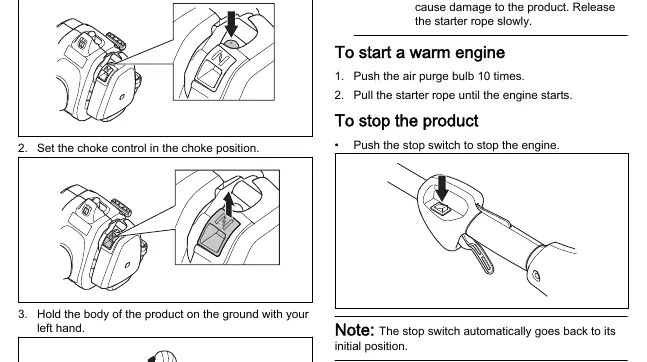

Starten:

• Drücken Sie die Kraftstoffpumpe 10 Mal.
• Stellen Sie den Choke auf die Choke-Position.
• Halten Sie das Gerät am Boden fest.
• Ziehen Sie am Starterseil, bis der Motor startet oder zündet.
• Stellen Sie den Choke auf die Betriebsposition.
• Lassen Sie den Motor 60 Sekunden warmlaufen.

Stoppen: Drücken Sie den Stoppschalter.

Wartung

Führen Sie regelmäßige Wartungsarbeiten durch, um die Lebensdauer des Geräts zu verlängern:

• Täglich: Externe Oberflächen reinigen, Luftfilter prüfen, Gashebel und Stoppschalter prüfen, Schneidwerkzeug prüfen, auf Kraftstofflecks prüfen.
• Wöchentlich: Starterseil prüfen, Winkelgetriebe schmieren, Zündkerze reinigen/prüfen, Kühlsystem reinigen.
• Monatlich: Kraftstofffilter und -schlauch prüfen, Kupplung prüfen.

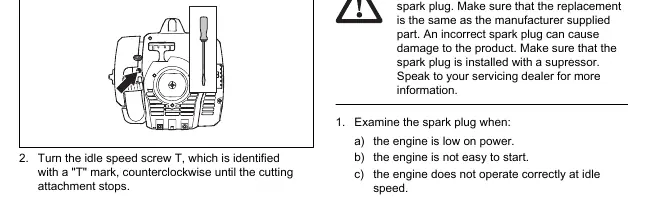

Leerlaufdrehzahl einstellen: Drehen Sie die T-Schraube, bis das Schneidwerkzeug beginnt sich zu drehen, und dann leicht zurück, bis es stoppt.

Fehlerbehebung

Wenn der Motor nicht startet, prüfen Sie die Starterklinken, den Kraftstofftyp und die Zündkerze (auf Verschmutzung oder falschen Elektrodenabstand). Wenn der Motor startet, aber wieder stoppt, prüfen Sie den Kraftstoff und den Luftfilter.
