Bedienungsanleitung für Heckenschere Husqvarna 122HD45 / 122HD60
Schnellstartanleitung und vollständiger Leitfaden für die Husqvarna 122HD45 und 122HD60 Heckenschere. Enthält Informationen zu Sicherheit, Betrieb, Wartung und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Bedienungsanleitung enthält alle notwendigen Informationen für den sicheren und effizienten Betrieb der Husqvarna 122HD45 und 122HD60 Heckenscheren. Vor der Inbetriebnahme müssen alle Sicherheitshinweise gelesen und verstanden werden. Achten Sie besonders auf die Kraftstoffmischung (2% / 50:1) und die korrekten Startverfahren für kalte und warme Motoren.
Produktübersicht
Das Gerät ist eine Heckenschere mit Verbrennungsmotor. Zu den wichtigsten Bedienelementen gehören der Choke-Hebel, die Kraftstoffpumpe, der Gashebel mit Sperre, der Stoppschalter und die Schneideinheit mit Messern.
Sicherheit
Verwenden Sie immer zugelassene persönliche Schutzausrüstung (Gehörschutz, Augenschutz, Schutzhandschuhe, rutschfeste Stiefel). Stellen Sie sicher, dass sich keine Personen oder Tiere in einem Umkreis von 15 Metern befinden. Achten Sie darauf, dass das Gerät nicht modifiziert wurde und alle Sicherheitsvorrichtungen (Gashebelsperre, Stoppschalter, Handschutz) ordnungsgemäß funktionieren.
Betrieb
Verwenden Sie eine Mischung aus bleifreiem Benzin (max. 10% Ethanol) und Husqvarna Zweitaktöl. Mischen Sie das Kraftstoffverhältnis von 50:1 (2%) sorgfältig. Starten Sie das Gerät bei kaltem Motor mit dem Choke-Hebel und der Kraftstoffpumpe. Bei warmem Motor ist der Choke nicht erforderlich.
Wartung
Befolgen Sie den Wartungsplan für regelmäßige Kontrollen. Wichtige Wartungsarbeiten umfassen:
- Reinigung des Luftfilters
- Reinigung des Kühlsystems
- Überprüfung und Einstellung der Zündkerze
- Schmieren des Getriebegehäuses
- Reinigung und Schmierung der Messer
- Einstellung der Leerlaufdrehzahl
Fehlerbehebung
Bei Startproblemen prüfen Sie die Starterklinken, den Kraftstofftyp und die Zündkerze. Wenn der Motor startet, aber wieder ausgeht, prüfen Sie die Leerlaufdrehzahl und den Luftfilter. Bei Problemen mit der Schneideinheit prüfen Sie auf Blockaden oder Schäden an den Messern.
Technische Daten
Die Heckenscheren verfügen über einen 21,7 cm³ Motor. Die Leerlaufdrehzahl beträgt 2900 U/min, die empfohlene maximale Drehzahl 9000 U/min. Das Gewicht beträgt 4,7 kg (122HD45) bzw. 4,9 kg (122HD60).
Herstellerinformationen
Husqvarna
Praktische Hilfe
Typische Probleme
Motor startet nicht
Prüfen Sie die Starterklinken auf Bewegungsfreiheit, verwenden Sie den korrekten Kraftstofftyp und stellen Sie sicher, dass die Zündkerze trocken und sauber ist.
Motor startet, geht aber wieder aus
Prüfen Sie den Kraftstofftyp, die Leerlaufdrehzahl und reinigen Sie den Luftfilter.
Klinge bewegt sich langsam oder gar nicht
Prüfen Sie auf Blockaden oder Schäden an den Messern, reinigen und schmieren Sie die Klingen.
Vor der Verwendung
- Prüfen Sie den Kraftstoffstand und die Mischung (50:1).
- Stellen Sie sicher, dass alle Schrauben fest sitzen.
- Prüfen Sie die Sicherheitsvorrichtungen (Gashebelsperre, Stoppschalter).
- Prüfen Sie die Klingen auf Schäden.
- Tragen Sie die erforderliche Schutzausrüstung.
Technische Daten in der Praxis
- Leerlaufdrehzahl
- 2900 U/min
Abbildungen und Diagramme

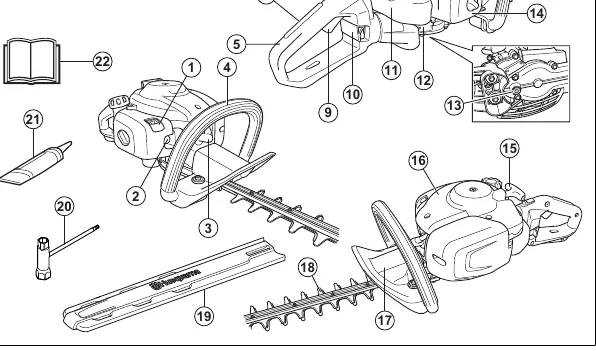

- Fig. 1: Produktübersicht mit allen Bedienelementen.
- Fig. 21: Mischverhältnis für Kraftstoff.
- Fig. 26: Einstellung der Leerlaufdrehzahl.
- Fig. 30: Luftfilterreinigung.
- Fig. 32: Schmierung des Getriebegehäuses.
Modellkompatibilität
- Nur für 122HD60: Der hintere Griff kann in 5 Positionen eingestellt werden.
