Bedienungsanleitung für Husqvarna 115iL Akku-Rasentrimmer

Erfahren Sie, wie Sie Ihren Husqvarna 115iL Akku-Rasentrimmer sicher montieren, bedienen und warten. Diese Anleitung enthält wichtige Sicherheitshinweise, Tipps zur Fehlerbehebung und technische Daten.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Übersicht der Komponenten des Husqvarna 115iL Seite 2 Montage des Loop-Griffs Seite 3 Austausch des Trimmerkopfes Seite 4

Wichtige Informationen aus der Anleitung

Diese Bedienungsanleitung bietet alle notwendigen Informationen für den sicheren Betrieb und die Wartung des Husqvarna 115iL Akku-Rasentrimmers. Vor der Inbetriebnahme ist es zwingend erforderlich, die Sicherheitskapitel zu lesen. Das Gerät ist ausschließlich für das Schneiden von Gras bestimmt. Achten Sie stets auf einen Sicherheitsabstand von 15 Metern zu anderen Personen oder Tieren.

Produktübersicht

Der Husqvarna 115iL besteht aus einem Trimmerkopf, einem verstellbaren Teleskopschaft, einem Loop-Griff und einer Tastatur zur Steuerung. Der Betrieb erfolgt über einen Husqvarna BLi-Akku. Die Tastatur enthält Tasten für Start/Stopp und den SavE-Modus (Energiesparmodus).

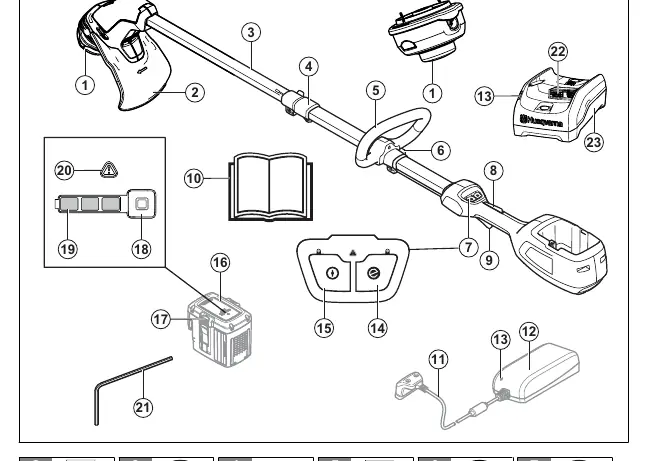

Übersicht der Komponenten des Husqvarna 115iL
Übersicht der Komponenten des Husqvarna 115iL

Montage

Montage des Loop-Griffs
Montage des Loop-Griffs
  • Trimmerschutz: Montieren Sie den Schutz am Trimmerkopf und sichern Sie ihn mit der Schraube.
  • Trimmerkopf: Arretieren Sie die Welle mit dem Sicherungsstift und drehen Sie den Kopf gegen den Uhrzeigersinn fest.
  • Loop-Griff: Montieren Sie den Griff am Schaft und ziehen Sie die Schrauben fest. Die Position kann für eine ergonomische Arbeitshaltung angepasst werden.

Bedienung

Vor der Nutzung muss der Akku vollständig geladen sein. Ein neuer Akku ist nur zu 30% geladen. Zum Starten halten Sie die Start/Stopp-Taste gedrückt, bis die grüne LED leuchtet, und betätigen dann die Gashebelsperre sowie den Gashebel.

Tipps für den Betrieb

  • SavE-Funktion: Aktivieren Sie diese Funktion für eine längere Akkulaufzeit, ohne die Schneidleistung zu beeinträchtigen.
  • Schneidetechniken: Halten Sie den Trimmerkopf beim Trimmen leicht schräg über dem Boden. Bewegen Sie das Gerät für ein gleichmäßiges Schnittbild von einer Seite zur anderen.
  • Automatisches Abschalten: Das Gerät schaltet sich nach 45 Sekunden Inaktivität automatisch ab.

Wartung

Führen Sie regelmäßige Inspektionen durch, um die Lebensdauer des Geräts zu verlängern. Reinigen Sie das Gerät nach jedem Gebrauch mit einem trockenen Tuch. Verwenden Sie kein Wasser. Überprüfen Sie täglich den Zustand des Trimmerkopfes, des Schutzes und der Bedienelemente. Ersetzen Sie beschädigte Teile sofort.

Austausch des Trimmerkopfes
Austausch des Trimmerkopfes

Fehlerbehebung

Bei Problemen mit dem Gerät oder dem Akku geben die LEDs auf der Tastatur oder dem Akku Aufschluss über mögliche Fehler:

  • Überlastung: Der Schneidaufsatz ist blockiert. Entfernen Sie das Hindernis.
  • Temperaturabweichung: Lassen Sie das Gerät abkühlen.
  • Akku-Fehler: Prüfen Sie die Temperatur und die Ladespannung.

Herstellerinformationen

Husqvarna

Markenprofil
Herstellerwebsite https://www.husqvarna.com Support https://www.husqvarna.com/de/support/

Praktische Hilfe

Typische Probleme

Fehler-LED blinkt

Überlastung (Schneidaufsatz blockiert) oder Temperaturabweichung. Schneidaufsatz freimachen oder Gerät abkühlen lassen.

Produkt startet nicht

Gashebel und Startknopf müssen gleichzeitig gedrückt werden.

Akku lädt nicht

Akku-Temperatur prüfen (muss zwischen 5°C und 40°C liegen). Ladegerät auf Schäden prüfen.

Vor der Verwendung

  • Akku vollständig aufladen.
  • Arbeitsbereich von losen Objekten (Steine, Draht, Glas) befreien.
  • Sicherheitsabstand von 15 Metern zu Personen/Tieren einhalten.
  • Schutzausrüstung (Augen- und Gehörschutz, Handschuhe, rutschfeste Stiefel) anlegen.
  • Trimmerkopf und Schutz auf Risse oder Schäden prüfen.
  • Sitz aller Schrauben und Muttern kontrollieren.

Technische Daten in der Praxis

Schnittbreite
330 mm
Gewicht ohne Akku
3,45 kg

Abbildungen und Diagramme

  • Fig 1: Übersicht der Komponenten (Trimmerkopf, Akku, Ladegerät, Tasten).
  • Fig 23-27: Überprüfung der Sicherheitsfunktionen (Tastatur, Gashebel).
  • Fig 32: Montage des Loop-Griffs.
  • Fig 47: Austausch des Trimmerkopfes.

Modellkompatibilität

  • Nur Husqvarna BLi-Akkus verwenden.
  • Nur QC80 oder 40-C80 Ladegeräte verwenden.
