Bedienungsanleitung für Husqvarna 120iBV Laubbläser/Laubsauger
Schnellstartanleitung und vollständiger Leitfaden für den Husqvarna 120iBV Laubbläser und Laubsauger. Erfahren Sie alles über Montage, Betrieb, Sicherheit und Wartung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Husqvarna 120iBV ist ein Laubbläser und Laubsauger mit Elektromotor. Dieses Dokument enthält alle notwendigen Informationen für den sicheren Betrieb, die Montage und die Wartung des Geräts. Bitte lesen Sie die Sicherheitsanweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen.
Produktübersicht
Das Gerät besteht aus einem Blasrohr, einem Saugrohr, einem Fangsack, einem Bedienfeld mit Start-/Stopptaste, einem Antriebsrad zur Geschwindigkeitsregelung und einer SavE-Funktion zur Energieeinsparung.
Sicherheit
Persönliche Schutzausrüstung: Tragen Sie immer einen zugelassenen Augenschutz, festes Schuhwerk und lange Hosen. Bei Staubentwicklung ist eine Atemschutzmaske zu verwenden.
Batteriesicherheit: Verwenden Sie nur Husqvarna 40-B-Serie Akkus. Halten Sie den Akku von Hitze, direkter Sonneneinstrahlung und Feuchtigkeit fern. Laden Sie den Akku nur in Innenräumen bei Temperaturen zwischen 5 °C und 40 °C.
Montage
Blasmodus
Schieben Sie das Blasrohr auf den Blasauslass, bis es einrastet. Montieren Sie die Blasdüse am Ende des Rohrs. Schließen Sie die Lufteinlassabdeckung am Blaseinlass, bis sie einrastet.
Vakuummodus
Montieren Sie das obere und untere Saugrohr. Befestigen Sie das Saugrohr am Sauganschluss. Bringen Sie den Fangsack am Saugrohr an und befestigen Sie die Tragegurte.
Betrieb
Führen Sie vor jedem Gebrauch eine Funktionsprüfung durch: Prüfen Sie den Lufteinlass auf Schmutz, stellen Sie sicher, dass das Gerät korrekt funktioniert und alle Schrauben fest sitzen. Zum Starten halten Sie die Start-/Stopptaste gedrückt, bis die grüne LED leuchtet. Nutzen Sie das Antriebsrad, um den Blas- oder Saugmodus zu starten. Der ECO-Modus kann durch Drehen des Antriebsrads nach unten aktiviert werden, um die Akkulaufzeit zu verlängern.
Wartung
Reinigen Sie das Gerät nach jedem Gebrauch mit einem trockenen Tuch. Prüfen Sie regelmäßig den Lufteinlass auf Blockaden. Leeren Sie den Fangsack regelmäßig und reinigen Sie ihn mit einem Wasserschlauch.
Fehlerbehebung
Bei Problemen wie einer blinkenden roten Fehler-LED prüfen Sie, ob das Rohr oder die Lüfterabdeckung korrekt montiert ist. Wenn das Gerät nicht startet, reinigen Sie die Akkukontakte.
Herstellerinformationen
Husqvarna
Praktische Hilfe
Typische Probleme
Das Gerät startet nicht
Prüfen Sie, ob Schmutz in den Akkukontakten ist. Reinigen Sie diese mit Druckluft oder einer weichen Bürste.
Rote Fehler-LED blinkt
Prüfen Sie, ob das Rohr oder die Lüfterabdeckung korrekt montiert ist. Prüfen Sie den Akku oder lassen Sie das Gerät abkühlen.
Akku lädt nicht
Stellen Sie sicher, dass die Umgebungstemperatur zwischen 5 °C und 40 °C liegt. Prüfen Sie, ob der Akku defekt ist.
Vor der Verwendung
- Prüfen Sie den Lufteinlass auf Schmutz und Risse.
- Stellen Sie sicher, dass das Gerät korrekt funktioniert.
- Prüfen Sie alle Muttern und Schrauben auf festen Sitz.
- Stellen Sie sicher, dass der Akku vollständig geladen ist.
Technische Daten in der Praxis
- Gewicht ohne Akku
- 4,6 kg
- Schallleistungspegel (garantiert)
- 100 dB(A)
- Luftstrom (Normalmodus)
- 6,7 m³/min
Abbildungen und Diagramme

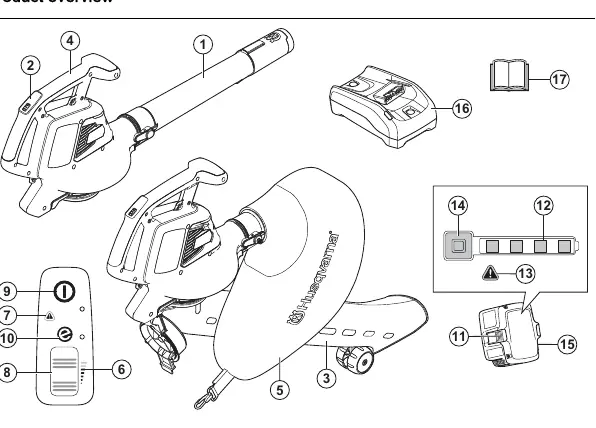

- Produktübersicht (Seite 2): Identifikation der Hauptkomponenten wie Blasrohr, Saugrohr, Fangsack und Bedienelemente.
- Tastatur (Seite 7): Erläuterung der Start-/Stopptaste, des Antriebsrads und der LED-Anzeigen.
Modellkompatibilität
- Verwenden Sie nur Husqvarna 40-B-Serie Akkus.
- Verwenden Sie nur Husqvarna 40-C80 Ladegeräte.
