Installationsanleitung für Hunter Lochemeade 2-Light Vanity
Erfahren Sie, wie Sie die Hunter Lochemeade 2-Light Vanity Leuchte sicher installieren. Diese Anleitung enthält detaillierte Schritte zur Vorbereitung, elektrischen Verkabelung und Montage der Leuchte.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung beschreibt die sichere Installation der Hunter Lochemeade 2-Light Vanity Leuchte, einschließlich der elektrischen Verkabelung und der Montage der Glaselemente. S. 1
Wichtigste Schritte
- Strom am Sicherungskasten ausschalten. S. 1
- Verkabelung: Schwarz an Schwarz, Weiß an Weiß, Kupfer/Grün an Erdung. S. 1
Erste Inbetriebnahme
- Nach der Montage Leuchtmittel einsetzen und Strom am Sicherungskasten wieder einschalten. S. 1
Weitere 3 Antworten anzeigen Weniger anzeigen
Wartung und Reset
- Regelmäßige Reinigung mit einem sauberen, fusselfreien Baumwoll- oder Mikrofasertuch bei ausgeschalteter Leuchte. S. 1
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Gewicht | 1,60 kg | Gewicht der Leuchte | S. 1 |
Wo es im PDF steht
- Installationsanleitung S. 1
Inhaltsverzeichnis
Wichtige Informationen zur Installation
Diese Anleitung beschreibt die fachgerechte Installation der Hunter Lochemeade 2-Light Vanity Leuchte. Vor Beginn der Arbeiten ist es zwingend erforderlich, den Strom am Sicherungskasten vollständig abzuschalten, um das Risiko eines Stromschlags zu vermeiden. Stellen Sie sicher, dass alle benötigten Werkzeuge wie Schraubendreher, Zange und Abisolierzange bereitliegen.
Vorbereitung der Installation
Entfernen Sie den gesamten Inhalt aus der Verpackung. Schalten Sie den Strom am Sicherungskasten ab und entfernen Sie die alte Leuchte vollständig von der Wand. Entfernen Sie die alte Montageplatte von der Anschlussdose. Passen Sie die neue Montageplatte an die Anschlussdose an, indem Sie die Schrauben (C) so einstellen, dass die Rückplatte bündig mit der Wand abschließt.
Verkabelung
Die Verkabelung muss gemäß den örtlichen Elektrovorschriften (z. B. ANSI/NFPA 70) erfolgen. Falls Sie mit der Verkabelung nicht vertraut sind, ziehen Sie einen qualifizierten Elektriker hinzu.
- Schwarze Drähte: Verbinden Sie den schwarzen Draht der Leuchte mit dem schwarzen Draht (stromführend) der Anschlussdose.
- Weiße Drähte: Verbinden Sie den weißen Draht der Leuchte mit dem weißen Draht (neutral) der Anschlussdose.
- Erdung: Verbinden Sie den blanken Kupferdraht oder grünen Draht der Leuchte mit der Erdungsschraube an der Montageplatte oder dem Erdungsdraht der Anschlussdose.
Verwenden Sie geeignete Drahtverbinder und stellen Sie sicher, dass alle Verbindungen fest sitzen.
Montage und Abschluss
Nachdem die Verkabelung sicher verstaut ist, befestigen Sie die Rückplatte der Leuchte an den Montageschrauben (C) und sichern Sie diese mit den Muttern (E). Bringen Sie die Abdeckung (I), das Glas (J) und die Fassung (K) an. Setzen Sie die Leuchtmittel ein (nicht im Lieferumfang enthalten). Achten Sie darauf, die maximale Wattzahl nicht zu überschreiten. Schalten Sie den Strom wieder ein und testen Sie die Leuchte.
Reinigung und Pflege
Behandeln Sie die Leuchte vorsichtig. Eine regelmäßige Reinigung trägt dazu bei, dass die Oberfläche in gutem Zustand bleibt. Schalten Sie die Leuchte vor der Reinigung aus und wischen Sie sie mit einem sauberen, fusselfreien Baumwoll- oder Mikrofasertuch ab. Sprühen Sie Reinigungsmittel niemals direkt auf die Leuchte.
Herstellerinformationen
Hunter Fan Company
Praktische Hilfe
Typische Probleme
Leuchte funktioniert nach der Installation nicht.
Überprüfen Sie, ob der Strom am Sicherungskasten eingeschaltet ist und ob alle Kabelverbindungen (Schwarz an Schwarz, Weiß an Weiß) korrekt und fest verbunden sind.
Kein Erdungskabel in der Anschlussdose vorhanden.
Wenn kein Erdungskabel vorhanden ist, versuchen Sie nicht, die Leuchte zu installieren. Wenden Sie sich an einen qualifizierten Elektriker, um die Erdung sicherzustellen.
Vor der Verwendung
- Strom am Sicherungskasten vollständig ausschalten.
- Alte Leuchte und alte Montageplatte entfernen.
- Montageplatte an die Anschlussdose anpassen und bündig ausrichten.
- Geeignete Leuchtmittel bereithalten (nicht im Lieferumfang enthalten).
- Sicherstellen, dass die maximale Wattzahl der Leuchtmittel nicht überschritten wird.
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme

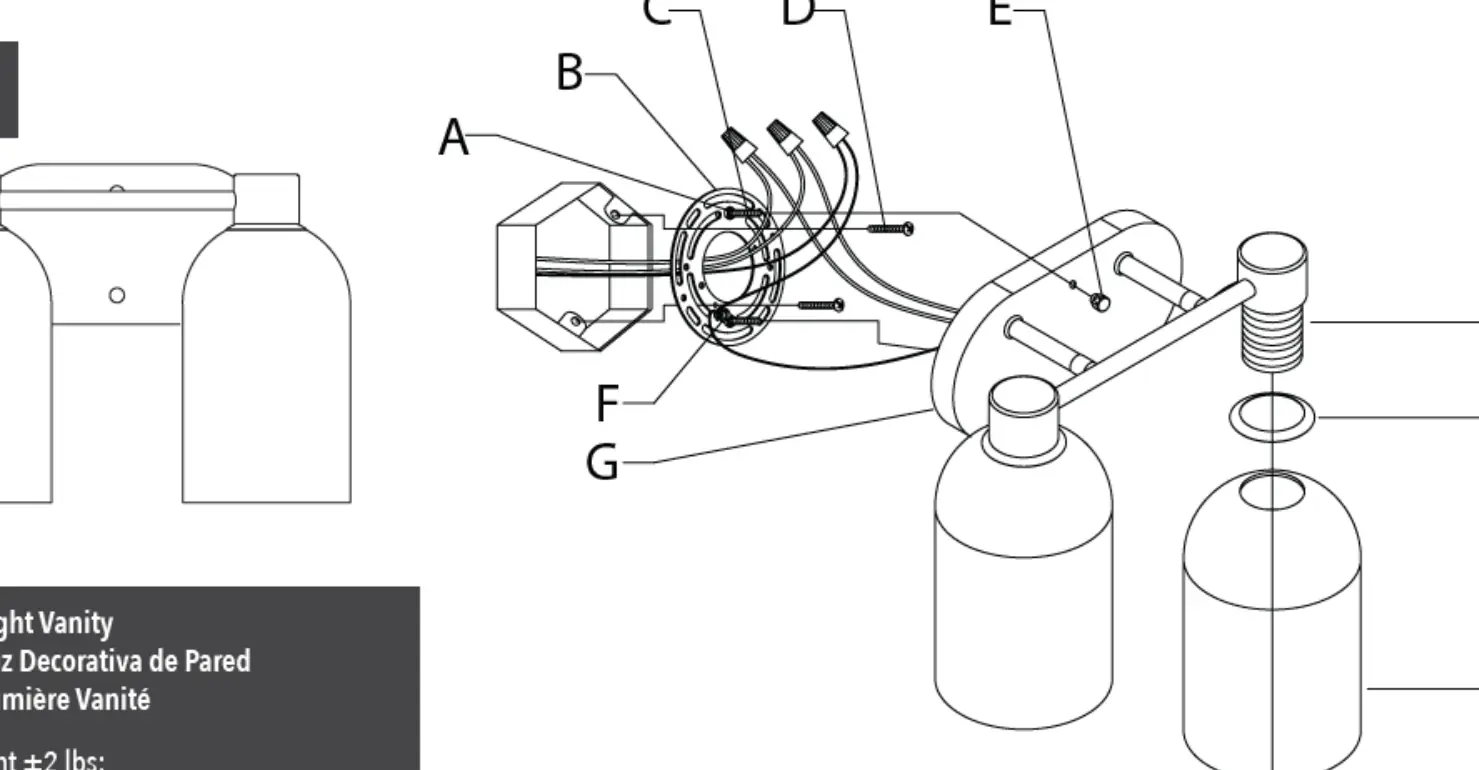

- Die Abbildung zeigt die korrekte Verkabelung: Schwarze Drähte werden miteinander verbunden, weiße Drähte miteinander, und der blanke Kupferdraht wird an die grüne Erdungsschraube angeschlossen.
Modellkompatibilität
- Geeignet für die Modelle 19778, 19779 und 19780.
