Installationsanleitung für Hunter Doherty 4-flammiger Kronleuchter
Erfahren Sie, wie Sie den Hunter Doherty 4-flammigen Kronleuchter sicher installieren. Diese Anleitung enthält detaillierte Schritte zur Montage, Verkabelung und Wartung der Modelle 19404 und 19405.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Installation des Hunter Doherty Kronleuchters erfordert das Ausschalten des Stroms, die Montage der Stangen, den Anschluss der Kabel (Schwarz-Schwarz, Weiß-Weiß, Erdung-Erdung) und die Befestigung der Abdeckung an der Decke. S. 1
Wichtigste Schritte
- Stromversorgung am Sicherungskasten unterbrechen. S. 1
- Erdungskabel anschließen. S. 1
Probleme und Lösungen
Kein Erdungskabel vorhanden
Installation stoppen und Elektriker kontaktieren.
S. 1Weitere 3 Antworten anzeigen Weniger anzeigen
Wartung und Reset
- Regelmäßige Reinigung mit einem fusselfreien Baumwoll- oder Mikrofasertuch bei ausgeschaltetem Licht. S. 1
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Gewicht | 12.9 lbs (5.85 kg) | Gewicht der Leuchte | S. 1 |
Wo es im PDF steht
- Installationsanleitung S. 1, 2
Inhaltsverzeichnis
Wichtige Informationen zur Installation
Diese Anleitung beschreibt die sichere Installation des Hunter Doherty Kronleuchters. Vor Beginn der Arbeiten muss die Stromzufuhr am Sicherungskasten unterbrochen werden. Stellen Sie sicher, dass ein Erdungskabel vorhanden ist; falls nicht, kontaktieren Sie einen qualifizierten Elektriker. Die Leuchte muss gemäß den nationalen und lokalen elektrischen Vorschriften (ANSI/NFPA 70) installiert werden.
Vorbereitung
Entfernen Sie alle Teile aus der Verpackung. Schalten Sie den Strom ab und entfernen Sie die alte Leuchte sowie die alte Montagehalterung. Stellen Sie sicher, dass Sie über die notwendigen Werkzeuge verfügen: Leiter, Zange, Abisolierzange und Schraubendreher.
Montage der Leuchte
- Stangenanpassung: Die Leuchte wird mit vier 12-Zoll-Stangen (I) und einer 6-Zoll-Stange (J) geliefert. Bestimmen Sie die gewünschte Aufhängungshöhe.
- Fädeln Sie die Kabel durch die Stangen und ziehen Sie diese straff, bevor Sie die Stangen miteinander verbinden.
- Schrauben Sie die Stange auf den Gewindestift (K) an der Leuchte.
- Passen Sie den Gewindestift (H) an der Montagehalterung (A) an, damit die Abdeckung (Canopy) bündig mit der Decke abschließt. Lösen Sie dazu die Sechskantmutter (G), justieren Sie den Stift und ziehen Sie die Mutter wieder fest.
Elektrischer Anschluss
Verbinden Sie die Kabel der Leuchte mit den Stromversorgungskabeln aus der Anschlussdose:
- Schwarz an Schwarz: (Stromführend)
- Weiß an Weiß: (Geerdet)
- Erdung an Erdung: (Grün oder Kupfer)
Verdrehen Sie die Kabelenden miteinander und sichern Sie diese mit einem Kabelverbinder. Wickeln Sie das Erdungskabel der Leuchte um die Erdungsschraube (C) und ziehen Sie diese fest.
Abschluss der Installation
Platzieren Sie die Abdeckung (D) bündig an der Decke und schieben Sie den Abdeckungsring (F) darunter. Schrauben Sie den Ring fest auf den Abdeckungsring (E). Installieren Sie die Leuchtmittel (nicht im Lieferumfang enthalten) gemäß den Spezifikationen der Leuchte. Überschreiten Sie nicht die empfohlene Wattzahl. Schalten Sie den Strom wieder ein und testen Sie die Leuchte.
Reinigung und Pflege
Behandeln Sie die Leuchte vorsichtig. Regelmäßige Reinigung reduziert die Notwendigkeit einer Tiefenreinigung. Schalten Sie das Licht aus und wischen Sie die Leuchte mit einem sauberen, fusselfreien Baumwoll- oder Mikrofasertuch ab. Sprühen Sie niemals Reinigungsmittel direkt auf die Leuchte.
Herstellerinformationen
Hunter Fan Company
Praktische Hilfe
Typische Probleme
Kein Erdungskabel in der Anschlussdose vorhanden
Stoppen Sie die Installation sofort und kontaktieren Sie einen qualifizierten Elektriker.
Abdeckung schließt nicht bündig mit der Decke ab
Justieren Sie die Position des Gewindestifts (H) an der Montagehalterung (A), indem Sie die Sechskantmutter (G) lösen und den Stift neu positionieren.
Vor der Verwendung
- Strom am Sicherungskasten ausschalten
- Alte Leuchte und Montagehalterung vollständig entfernen
- Benötigte Werkzeuge bereitlegen (Leiter, Zange, Abisolierzange, Schraubendreher)
- Anzahl der benötigten Stangen für die gewünschte Höhe bestimmen
- Prüfen, ob ein Erdungskabel vorhanden ist
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Stangen (Rods)
- Im Lieferumfang enthalten: 4x 12-Zoll-Stangen und 1x 6-Zoll-Stange.
Abbildungen und Diagramme
- Das Diagramm zeigt die korrekte Verkabelung: Schwarz zu Schwarz, Weiß zu Weiß, Erdung zu Erdung.

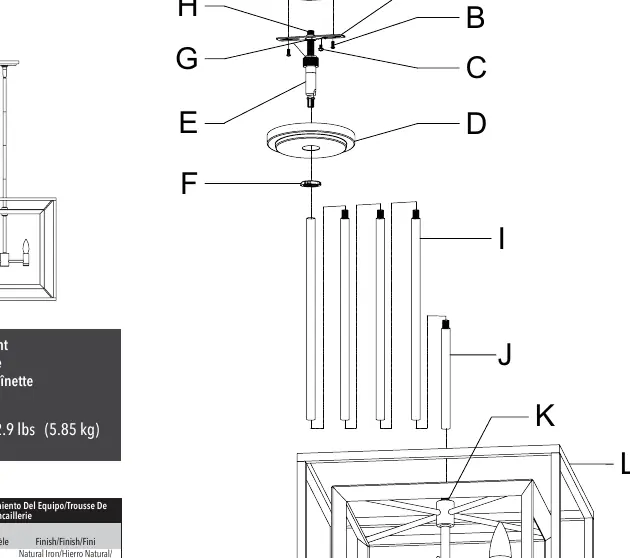

- Die Explosionszeichnung verdeutlicht die Reihenfolge der Montage von der Montagehalterung bis zum Leuchtenkörper.
