Installationsanleitung für Hunter Hartland 12-flammiger Kronleuchter

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die sichere Installation des Hunter Hartland 12-flammigen Kronleuchters. Vor Beginn der Arbeiten ist es zwingend erforderlich, die Stromzufuhr am Sicherungskasten zu unterbrechen. Die Installation muss gemäß den nationalen und lokalen elektrischen Vorschriften (ANSI/NFPA 70) erfolgen. Wenn Sie mit Elektroinstallationen nicht vertraut sind, ziehen Sie einen qualifizierten Elektriker hinzu. Das Gerät muss zwingend geerdet werden.

Vorbereitung der Installation

Stellen Sie sicher, dass Sie alle benötigten Werkzeuge zur Hand haben: eine Leiter, eine Zange, einen Abisolierer und einen Schraubendreher. Entfernen Sie vorsichtig alle Teile aus der Verpackung. Schalten Sie den Strom am Sicherungskasten ab und entfernen Sie die alte Leuchte sowie die alte Montagehalterung.

Montage der Leuchte

Befestigen Sie das Gewinderohr (F) mit der Unterlegscheibe (D) und der Sechskantmutter (E) an der Montagehalterung (A). Das andere Ende sollte mit der Baldachinschlaufe (G) verbunden sein. Passen Sie die Position des Gewinderohrs so an, dass der Baldachin (H) bündig mit der Decke abschließt. Heben Sie die Verkabelungsnabe (V) an und verriegeln Sie die Stangenhaken (N, P) in den Schlaufen (R, M). Achten Sie darauf, das Gewicht der Leuchte auf der Nabe zu halten, während Sie die vier Stangen installieren. Bestimmen Sie die benötigte Kettenlänge und kürzen Sie diese bei Bedarf mit einer Zange. Verbinden Sie die Kette (K) mit den Schnellverbindungsgliedern (J) an der Nabe (L) und der Baldachinschlaufe (G). Führen Sie die Kabel durch die Kette und ziehen Sie diese straff.

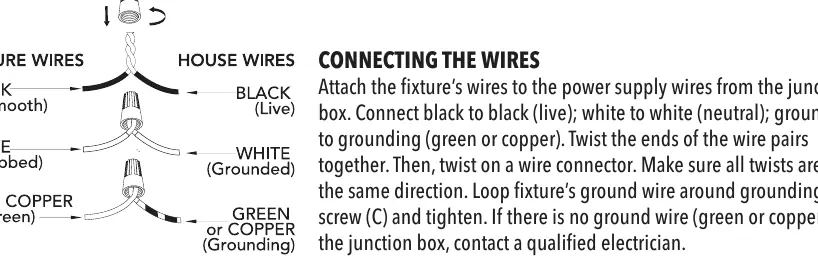

Anschluss der Kabel

Verbinden Sie die Kabel der Leuchte mit den Stromversorgungskabeln aus der Anschlussdose:

• Schwarz an Schwarz (stromführend)
• Weiß an Weiß (neutral)
• Erdung an Erdung (grün oder Kupfer)

Verdrillen Sie die Kabelenden miteinander und sichern Sie diese mit einem Kabelverbinder. Achten Sie darauf, dass alle Drehungen in die gleiche Richtung zeigen. Wickeln Sie das Erdungskabel der Leuchte um die Erdungsschraube (C) und ziehen Sie diese fest.

Abschluss der Installation

Platzieren Sie den Baldachin (H) bündig an der Decke und schrauben Sie den Baldachinring (I) fest auf die Baldachinschlaufe (G). Schieben Sie das Glas (T) über die Fassung (U) und sichern Sie es mit dem Fassungsring (S). Setzen Sie die Leuchtmittel (nicht im Lieferumfang enthalten) gemäß den Spezifikationen ein. Überschreiten Sie nicht die empfohlene Wattzahl. Schalten Sie den Strom wieder ein und testen Sie die Leuchte.

Reinigung und Pflege

Behandeln Sie die Leuchte vorsichtig. Regelmäßige Reinigung reduziert die Notwendigkeit einer Tiefenreinigung. Schalten Sie das Licht aus und wischen Sie die Leuchte mit einem sauberen, fusselfreien Baumwoll- oder Mikrofasertuch ab. Sprühen Sie niemals Reinigungsmittel direkt auf die Leuchte.
