Installationsanleitung für Hunter Perch Point Wandleuchte
Schnellstartanleitung und Installationshilfe für die Hunter Perch Point Wandleuchte. Erfahren Sie, wie Sie die Leuchte sicher montieren, die Kabel korrekt anschließen und das Gerät warten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält wichtige Sicherheits- und Installationshinweise für die Hunter Perch Point Wandleuchte. Vor Beginn der Installation muss die Stromzufuhr am Sicherungskasten unterbrochen werden. Stellen Sie sicher, dass alle Verkabelungen den nationalen und lokalen elektrischen Vorschriften (ANSI/NFPA 70) entsprechen. Wenn Sie mit Elektroinstallationen nicht vertraut sind, ziehen Sie einen qualifizierten Elektriker hinzu.
Vorbereitung der Installation
Entfernen Sie vorsichtig alle Teile aus der Verpackung. Schalten Sie den Strom am Sicherungskasten aus und entfernen Sie die alte Leuchte sowie die alte Montagehalterung vollständig von der Wand. Stellen Sie sicher, dass Sie die benötigten Werkzeuge zur Hand haben: Leiter, Zange, Abisolierzange und Schraubendreher.
Montage der Wandleuchte
- Entfernen Sie die Hutmuttern (G) von den Montageschrauben (D).
- Platzieren Sie die Montageplatte (A) über dem Anschlusskasten, sodass die Montageschrauben (D) und Muttern (C) von der Wand weg zeigen.
- Justieren Sie die Position der Montageschrauben (D) so, dass sie nach dem Durchführen durch die Rückplatte (F) etwa 5-6 mm herausragen, um die Hutmuttern korrekt zu befestigen.
- Ziehen Sie die Muttern (C) auf der Vorderseite der Montageplatte fest, um die Schrauben (D) zu sichern.
- Ziehen Sie die Hauskabel durch die Mitte der Montageplatte (A) und befestigen Sie die Platte am Anschlusskasten mit den Schrauben (B).
Elektrischer Anschluss
Lassen Sie sich beim Anschließen der Kabel von einer zweiten Person helfen, um das Gewicht der Leuchte zu stützen.
- Schwarz (Leuchte) an Schwarz (Hausleitung/Live): Verbinden.
- Weiß (Leuchte) an Weiß (Hausleitung/Grounded): Verbinden.
- Erdung (Grün oder Kupfer): Verbinden Sie das Erdungskabel der Leuchte mit dem Erdungskabel der Hausleitung.
Verdrillen Sie die Kabelenden, setzen Sie eine Kabelklemme auf und stellen Sie sicher, dass die Verdrillung in die gleiche Richtung zeigt. Wickeln Sie das Erdungskabel der Leuchte um die Erdungsschraube (E) und ziehen Sie diese fest.
Fertigstellung
Platzieren Sie die Rückplatte (F) der Leuchte über den Montageschrauben (D). Schrauben Sie die Hutmuttern (G) fest, bis die Rückplatte bündig an der Wand anliegt. Installieren Sie ein Leuchtmittel (nicht im Lieferumfang enthalten) gemäß den Spezifikationen der Leuchte. Überschreiten Sie nicht die empfohlene Wattzahl. Schalten Sie den Strom wieder ein und testen Sie die Leuchte.
Reinigung und Pflege
Behandeln Sie die Leuchte vorsichtig. Regelmäßige Reinigung reduziert die Notwendigkeit einer Tiefenreinigung. Schalten Sie das Licht aus und wischen Sie die Leuchte mit einem sauberen, fusselfreien Baumwoll- oder Mikrofasertuch ab. Sprühen Sie niemals Reinigungsmittel direkt auf die Leuchte.
Herstellerinformationen
Hunter Fan Company
Praktische Hilfe
Typische Probleme
Kein Erdungskabel (grün oder kupfer) in der Anschlussdose vorhanden.
Stoppen Sie die Installation sofort und kontaktieren Sie einen qualifizierten Elektriker.
Die Hutmuttern lassen sich nicht festziehen.
Überprüfen Sie, ob die Montageschrauben (D) weit genug aus der Rückplatte herausragen (5-6 mm). Justieren Sie die Muttern (C) bei Bedarf.
Vor der Verwendung
- Strom am Sicherungskasten ausschalten.
- Alte Leuchte und Halterung entfernen.
- Leiter, Zange, Abisolierzange und Schraubendreher bereitlegen.
- Leuchtmittel (nicht enthalten) gemäß Spezifikation bereithalten.
- Zweite Person zur Unterstützung beim Halten der Leuchte während der Verkabelung.
Technische Daten in der Praxis
- Montageschrauben-Überstand
- Sollte 5-6 mm betragen, damit die Hutmuttern (G) sicher greifen.
Abbildungen und Diagramme

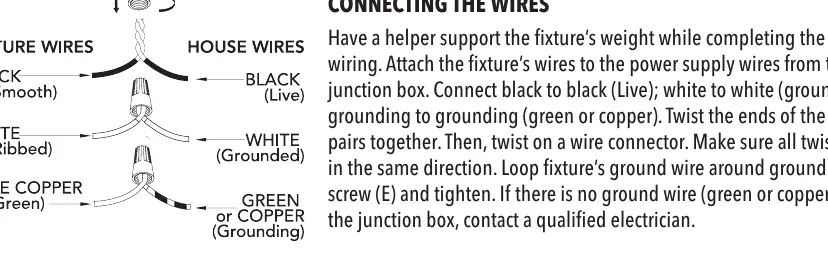

- Das Verkabelungsschema zeigt die korrekte Verbindung der schwarzen, weißen und Erdungskabel zwischen Hausanschluss und Leuchte.

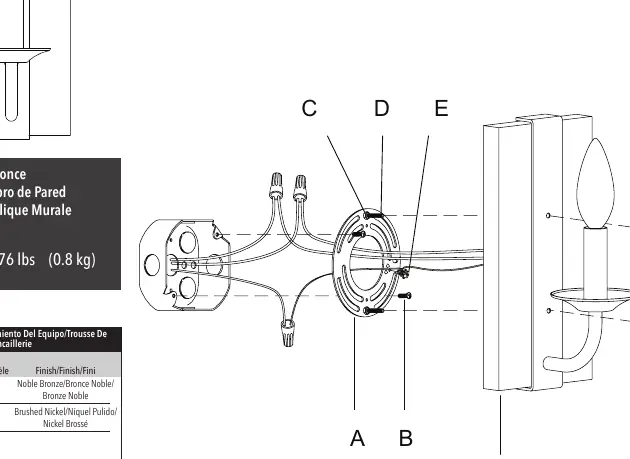

- Die Explosionszeichnung verdeutlicht die Reihenfolge der Montage von Montageplatte, Rückplatte und Hutmuttern.
Modellkompatibilität
- Nicht die empfohlene Wattzahl des Leuchtmittels überschreiten.
- Nur für den Innenbereich geeignet.
