Einbauanleitung für Parksensoren Honda Civic 11. Generation
Detaillierte Einbauanleitung für die Nachrüstung von Parksensoren im Honda Civic 11. Generation. Enthält Informationen zu Sensorpositionen, Verkabelung, ECU-Platzierung und Anschlüssen für Front- und Hecksysteme.
Inhaltsverzeichnis
Wichtige Informationen zur Installation
Dieses Dokument dient als Installationshilfe für die Nachrüstung von Parksensoren im Honda Civic der 11. Generation (Modelljahre 2022-2023). Es deckt sowohl Front- als auch Hecksysteme ab. Bitte beachten Sie, dass sich die ECU-Platzierung und die Verkabelung zwischen der 10. und 11. Generation unterscheiden können.
Installationspositionen der Sensoren
Die Positionierung der Sensoren variiert je nach Karosserieform (Hatchback oder Limousine) und Systemkonfiguration (nur Heck oder Front & Heck):
- Hatchback: Spezifische Montagepunkte für Front- und Heckstoßstange.
- Limousine (Sedan): Angepasste Montagepunkte für Front- und Heckstoßstange.
- Systeme: Unterstützung für 4-Sensor-Systeme (nur Heck) und 8-Sensor-Systeme (Front & Heck).
Verkabelung und Anschlüsse
Die korrekte Verkabelung ist entscheidend für die Funktion des Systems. Achten Sie auf die spezifischen Kabelfarben und Anschlusspunkte:
- CAN-Bus Verbindung: Weißes Kabel (CAN+) mit dem rosa Kabel verbinden; rotes Kabel (CAN-) mit dem blauen Kabel verbinden.
- Stromversorgung: Anschluss an die ACC-Stromquelle im Sicherungskasten.
- OEM-Bildschirm-Verbindung: Rosa Kabel mit rosa Kabel verbinden; blaues Kabel mit blauem Kabel verbinden; gelbes Kabel für ACC; schwarzes Kabel für Masse (Ground).
- Stecker: Verwendung des 6-Pin-Steckers für die Verbindung an der Fahrerseite.
ECU-Platzierung und Systemkonfiguration
Die Platzierung der ECU (Electronic Control Unit) ist abhängig von der Fahrzeuggeneration:
- 11. Generation Civic: Die ECU befindet sich auf der rechten Seite des Kofferraums.
- 10. Generation Civic: Die ECU befindet sich hinter dem OEM-Bildschirm auf der rechten Seite.
- Upgrade: Werkseitig installierte 4-Sensor-Systeme können auf ein 8-Sensor-System (Front + Heck) aufgerüstet werden.
Herstellerinformationen
Honda Motor Co., Ltd.
Praktische Hilfe
Typische Probleme
Falsche ECU-Zuordnung
Stellen Sie sicher, dass Sie die ECU-Position für die 11. Generation (rechte Kofferraumseite) und nicht für die 10. Generation (hinter dem Bildschirm) verwenden.
System zeigt keine Daten an
Überprüfen Sie die CAN-Bus-Verbindungen (Weiß/Rot auf Rosa/Blau) und die ACC-Stromversorgung im Sicherungskasten.
Vor der Verwendung
- Fahrzeuggeneration (10. vs. 11. Gen) identifizieren
- Karosserieform (Hatchback/Sedan) für Sensorpositionen prüfen
- Kabelbelegung (Rosa, Blau, Weiß, Gelb, Schwarz) verifizieren
- ECU-Einbauort (Kofferraum rechts) lokalisieren
- Sicherungskasten für ACC-Anschluss zugänglich machen
Technische Daten in der Praxis
- CAN-Bus Verbindung
- Digitale Kommunikation zwischen Sensor-ECU und Fahrzeugsystem.
- ACC-Stromquelle
- Zündungsplus, das das System aktiviert, wenn das Fahrzeug eingeschaltet ist.

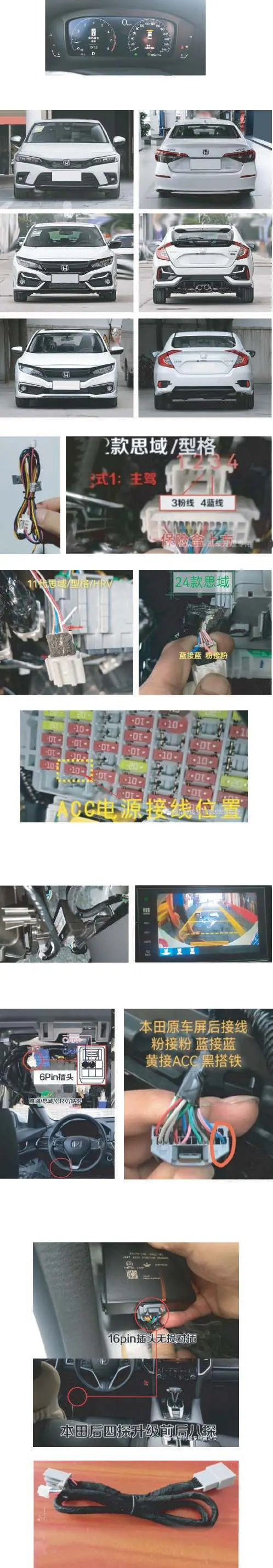

Abbildungen und Diagramme
- Die Abbildungen zeigen die spezifischen Kabelfarben für die Verbindung zum OEM-Bildschirm.
- Die Diagramme verdeutlichen die ECU-Position im Kofferraum für die 11. Generation.
Modellkompatibilität
- Kompatibel mit Honda Civic 11. Generation (2022-2023).
- Unterschiedliche ECU-Platzierung bei 10. Generation Civic beachten.
- Unterstützt Aufrüstung von 4-Sensor auf 8-Sensor-System.
