Montageanleitung für AeroBall Customs Heckdiffusor Honda Civic 10. Gen
Detaillierte Montageanleitung für den AeroBall Customs Heckdiffusor am Honda Civic der 10. Generation. Erfahren Sie, wie Sie das Kit sicher anbringen, bohren und befestigen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Montage des AeroBall Customs Heckdiffusors für den Honda Civic der 10. Generation. Vor Beginn der Arbeiten ist es notwendig, das Fahrzeug sicher anzuheben und die erforderlichen Werkzeuge bereitzulegen. Achten Sie darauf, den Diffusor vor dem Bohren sorgfältig auszurichten.

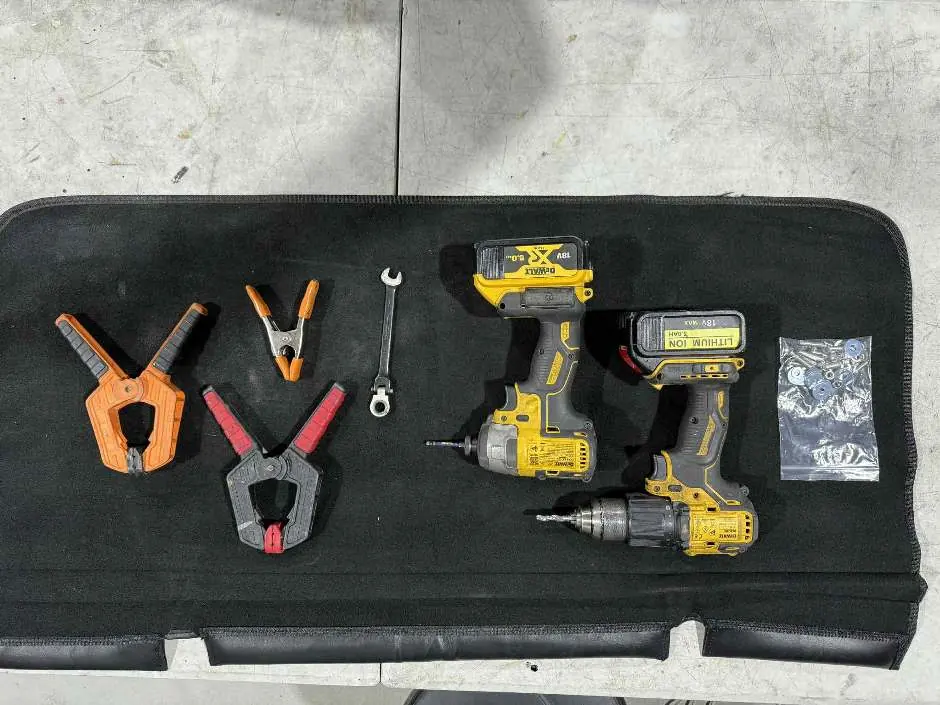

Benötigte Werkzeuge
- 4mm Inbusschlüssel und Schraubendreher
- 6,5mm Bohrer und Bohrmaschine
- 10mm Maulschlüssel
- Schraubzwingen (Clamps)
- Montagematerial (im Lieferumfang enthalten)
Montageschritte
Vorbereitung und Positionierung

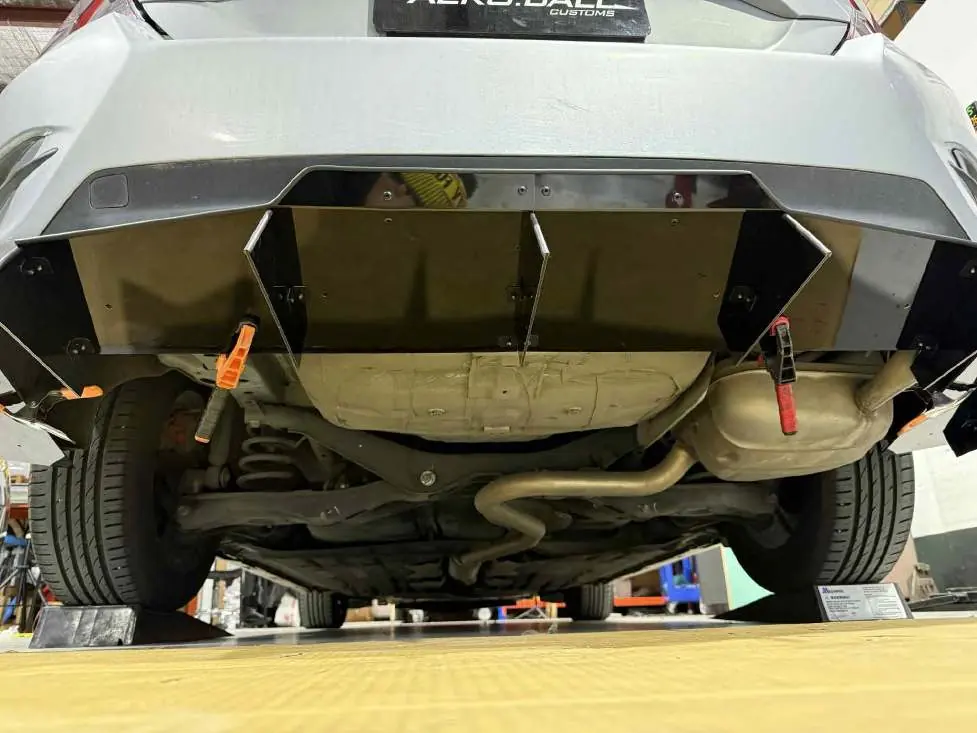

Platzieren Sie die Teile des Heckdiffusors an der vorgesehenen Stelle am Fahrzeug, um ein Gefühl für die Ausrichtung zu bekommen. Heben Sie das Fahrzeug sicher an, um den Zugang zu erleichtern. Fixieren Sie den Diffusor mit Schraubzwingen am hinteren Stoßfänger und richten Sie ihn korrekt aus. Nutzen Sie diese Gelegenheit, um den Überstand des Diffusors über den Stoßfänger nach Wunsch anzupassen.
Bohren und Befestigung

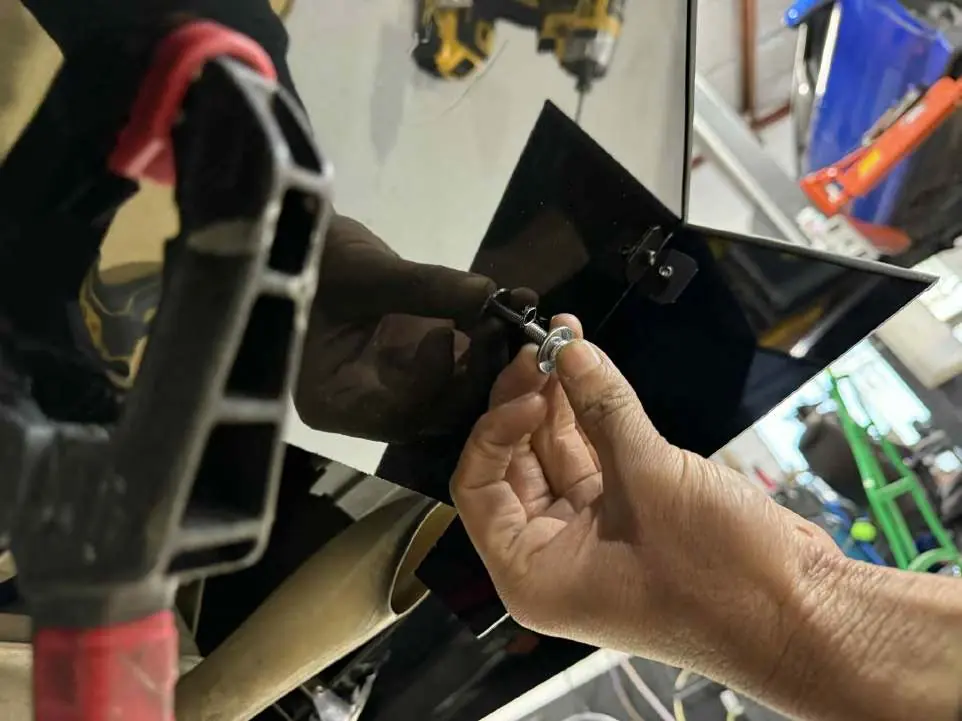

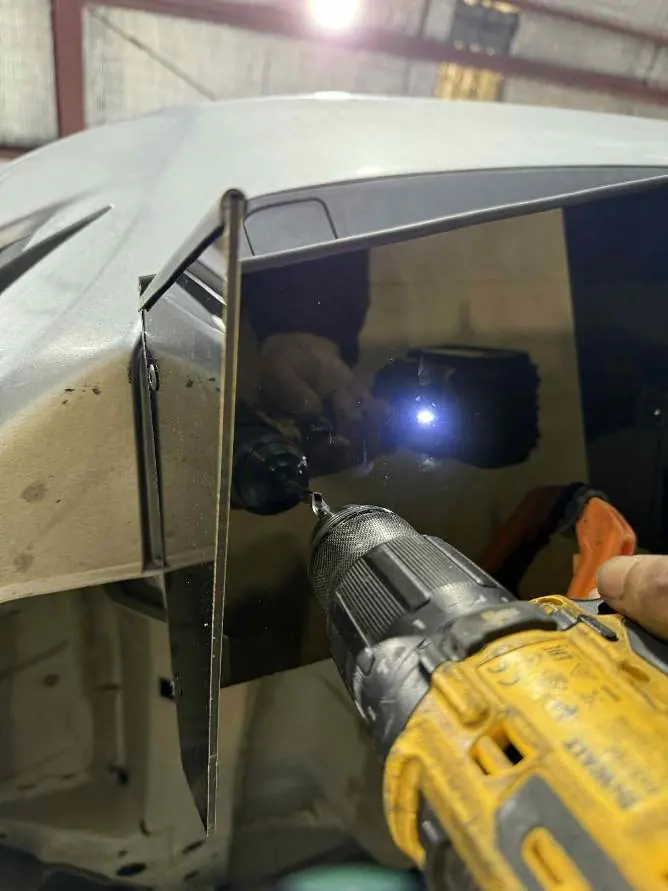

Verwenden Sie den 6,5mm Bohrer, um Löcher für das Montagematerial in den Stoßfänger zu bohren. Falls der Diffusor bereits vorgebohrte Löcher besitzt, können diese als Führung dienen. Führen Sie die Schrauben mit der größeren Unterlegscheibe auf der Seite des Diffusors und der kleineren Unterlegscheibe auf der Seite des Stoßfängers ein. Drehen Sie die Muttern zunächst von Hand auf.
Endmontage

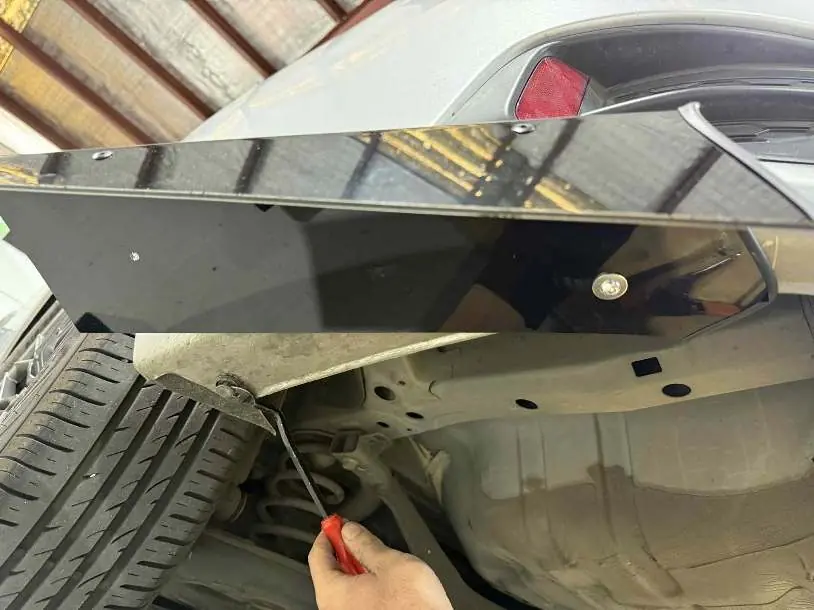

Ziehen Sie die Schrauben mit dem 4mm Inbusschlüssel und dem 10mm Maulschlüssel fest. Achten Sie darauf, die Verbindung fest, aber nicht zu stark anzuziehen. Wiederholen Sie den Vorgang für die seitlichen Heck-Pod-Teile, falls im Kit enthalten. Bei einigen Fahrzeugen müssen möglicherweise werkseitige Clips entfernt werden, um eine korrekte Passform zu gewährleisten.
Herstellerinformationen
Honda Motor Co., Ltd.
Praktische Hilfe
Typische Probleme
Diffusor lässt sich nicht korrekt ausrichten
Verwenden Sie Schraubzwingen, um das Teil während der Ausrichtung und vor dem Bohren fest am Stoßfänger zu fixieren.
Schrauben lassen sich nicht festziehen
Stellen Sie sicher, dass die Unterlegscheiben korrekt platziert sind (große Scheibe am Diffusor, kleine am Stoßfänger) und verwenden Sie einen 10mm Schlüssel zum Gegenhalten der Mutter.
Vor der Verwendung
- Fahrzeug sicher anheben
- Alle Werkzeuge (4mm Inbus, 6.5mm Bohrer, 10mm Schlüssel, Klemmen) bereitlegen
- Diffusor-Teile zur Probe positionieren
- Passform am Stoßfänger prüfen
Technische Daten in der Praxis
- 6.5mm Bohrer
- Erforderliche Größe für die Löcher im Stoßfänger zur Aufnahme der Montageschrauben.
- 4mm Inbusschlüssel
- Werkzeug zum Festziehen der Befestigungsschrauben.
Modellkompatibilität
- Passend für Honda Civic 10. Generation.
- Einige Diffusoren können bereits vorgebohrte Löcher haben.
- Bei einigen Fahrzeugen müssen werkseitige Clips entfernt werden.
