Bedienungsanleitung für Hobbywing Platinum 80A/120A V4 Brushless-Regler

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Inbetriebnahme und Konfiguration der Hobbywing Platinum V4 Brushless-Regler (80A und 120A). Der Regler ist für den Einsatz in Helikoptern konzipiert und bietet fortschrittliche Funktionen wie Governor-Modi, Datenerfassung und ein einstellbares BEC. Bitte lesen Sie die Sicherheitshinweise vor der ersten Verwendung sorgfältig durch, um Schäden am Modell oder Verletzungen zu vermeiden.

Sicherheitshinweise

• Verwenden Sie zum Löten der Kabel einen Lötkolben mit mindestens 60 W Leistung.
• Stellen Sie sicher, dass alle Kabel und Verbindungen gut isoliert sind, um Kurzschlüsse zu vermeiden.
• Trennen Sie den Akku nach jedem Gebrauch vom System, um eine Tiefentladung zu verhindern.
• Betreiben Sie das Gerät nicht bei extremen Temperaturen oder in feuchter Umgebung.
• Achten Sie darauf, dass der Motor nicht blockiert wird, da dies den Regler zerstören kann.

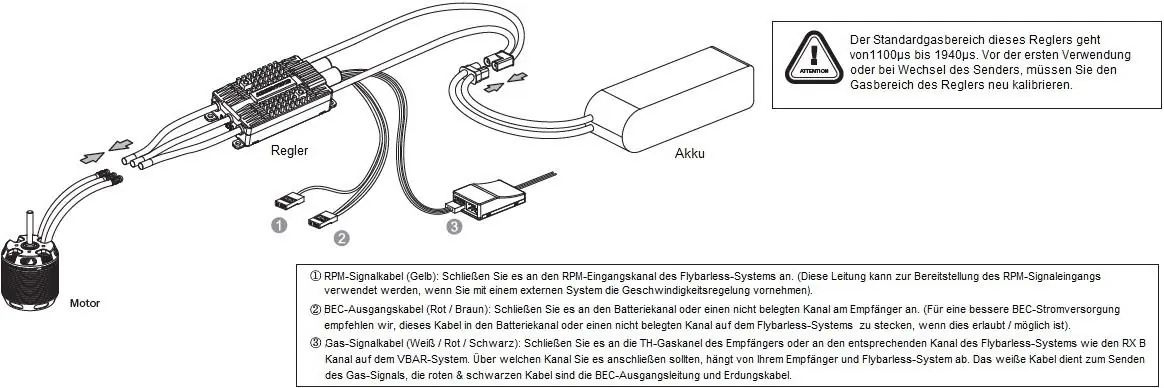

Anschluss und Inbetriebnahme

Der Regler verfügt über separate Anschlüsse für das Gassignal, das BEC und das RPM-Signal. Schließen Sie das RPM-Signal (gelbes Kabel) an den entsprechenden Eingang Ihres Flybarless-Systems an. Das BEC-Ausgangskabel (rot/schwarz) wird an den Empfänger oder einen freien Kanal angeschlossen. Das Gassignal (weiß/rot/schwarz) steuert die Gasfunktion.

Kalibrierung des Gasbereichs

Vor der ersten Verwendung oder bei einem Wechsel des Senders muss der Gasbereich kalibriert werden:

1. Schalten Sie den Sender ein und bewegen Sie den Gasknüppel auf die oberste Position.
2. Verbinden Sie den Akku mit dem Regler. Der Motor gibt einen Ton (123) aus.
3. Warten Sie 5 Sekunden, bis der Motor zwei kurze Töne zur Bestätigung der Vollgasposition ausgibt.
4. Bewegen Sie den Gasknüppel auf die unterste Position. Nach einer Sekunde wird die Leerlaufposition bestätigt.
5. Der Motor gibt die Anzahl der Akkuzellen durch Töne aus und signalisiert mit einem langen Ton den Abschluss der Kalibrierung.

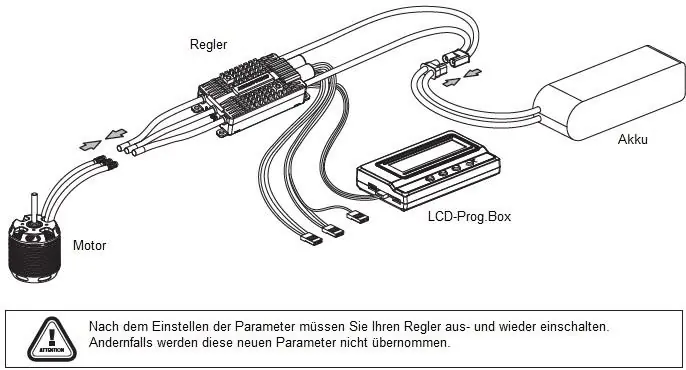

Programmierung

Die Programmierung erfolgt komfortabel über die Multifunktions-LCD-Programmierbox. Verbinden Sie die Box mit dem Programmierport des Reglers und einem Akku. Drücken Sie die OK-Taste, um die Verbindung herzustellen. Mit der ITEM-Taste navigieren Sie durch die Parameter, mit der VALUE-Taste ändern Sie die Werte. Nach der Änderung müssen Sie den Regler aus- und wieder einschalten, damit die neuen Parameter übernommen werden.

Schutzfunktionen

• Start-Up Protection: Überwacht den Motorstart. Bei instabilem Anlauf wird ein Fehler registriert.
• Überhitzungsschutz: Bei Temperaturen über 110°C wird die Leistung im Soft-Cutoff-Modus auf 50% reduziert.
• Kondensator-Wärmeschutz: Schützt die Kondensatoren bei Temperaturen über 130°C.
• Überlastschutz: Unterbricht den Ausgangsstrom bei plötzlicher Überlastung (z.B. blockierter Propeller).
• Überspannungsschutz: Schaltet bei Kurzschlussströmen ab.
