Bedienungsanleitung für Hobbywing Xerun V10 G4R Motor

Schnelle Hilfe und Anleitung für den Hobbywing Xerun V10 G4R Motor. Erfahren Sie mehr über Installation, Timing-Einstellung, FDR-Empfehlungen und Wartung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält wichtige Sicherheits- und Betriebshinweise für den Hobbywing Xerun V10 G4R Motor. Der Motor ist für den 1/10 Stock-Rennsport konzipiert. Achten Sie besonders auf die korrekte Verkabelung (A-B-C), die richtige Schraubenlänge bei der Montage (max. 4 mm Tiefe) und die Überwachung der Motortemperatur, um eine Entmagnetisierung des Rotors zu vermeiden.

Sicherheitshinweise

  • Vermeiden Sie Kurzschlüsse und stellen Sie sicher, dass alle Kabel und Verbindungen gut isoliert sind.
  • Der Motor darf nicht mit Wasser, Öl, Kraftstoff oder anderen leitfähigen Flüssigkeiten in Kontakt kommen.
  • Löten Sie die Motorkabel nicht länger als 5 Sekunden, um Hitzeschäden zu vermeiden (Lötkolben mit mindestens 60W empfohlen).
  • Aktivieren Sie den Motorschutz (Motor Thermal Protection) im ESC, um Überhitzung zu vermeiden.
  • Lassen Sie den Motor niemals ohne montiertes Ritzel bei Vollgas laufen.

Installation und Anschluss

Verwenden Sie für die Montage M3-Schrauben. Die Einbautiefe der Montagelöcher beträgt 4 mm; verwenden Sie keine zu langen Schrauben, um den Motor nicht zu beschädigen.

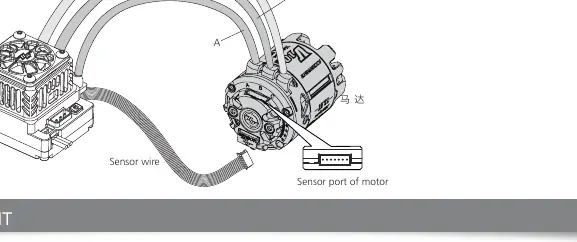

Verkabelungsschema für Motor und ESC
Verkabelungsschema für Motor und ESC
  1. Verkabelung: Verbinden Sie die drei Phasen A, B und C des Motors entsprechend mit den Anschlüssen A, B und C des ESC (A-A, B-B, C-C).
  2. Sensorkabel: Verbinden Sie das Sensorkabel mit dem Motor und dem ESC.
  3. Überprüfung: Kontrollieren Sie vor dem Einschalten die Installation und die korrekte Reihenfolge aller Anschlüsse.

Timing-Einstellung

Der Motor bietet einen einstellbaren Timing-Bereich von 20 bis 60 Grad (Standardeinstellung: 43 Grad).

  • Lösen Sie die Schraube an der hinteren Endplatte.
  • Drehen Sie die Endplatte im Uhrzeigersinn, um das Timing zu verringern, oder gegen den Uhrzeigersinn, um es zu erhöhen.
  • Ein höheres Timing erhöht die Drehzahl (RPM), steigert aber auch die Motortemperatur und verringert die Effizienz.
  • Stellen Sie sicher, dass der ESC korrekt programmiert ist, bevor Sie das Timing anpassen.

Wartung und Montage

Der Motor ist robust konstruiert, sollte jedoch regelmäßig gewartet werden. Überprüfen Sie die Lager und reinigen Sie den Motor in regelmäßigen Abständen. Für die Demontage und Montage folgen Sie den Schritten in der Explosionszeichnung: Entfernen/Installieren der Endplatte, des Rotors und des Stators in der angegebenen Reihenfolge.

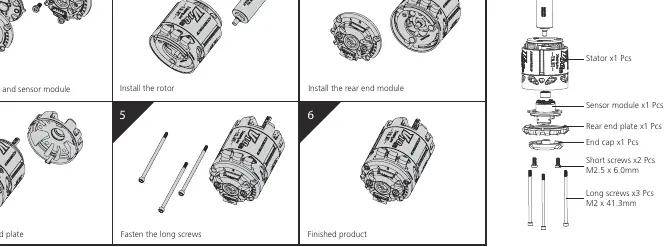

Montage- und Demontageschritte
Montage- und Demontageschritte

Praktische Hilfe

Typische Probleme

Motor überhitzt

Überprüfen Sie das Timing (ggf. reduzieren) oder passen Sie die FDR (Final Drive Ratio) an, indem Sie ein Ritzel mit weniger Zähnen oder ein Hauptzahnrad mit mehr Zähnen verwenden.

Motor läuft nicht normal oder ESC beschädigt

Überprüfen Sie die A-B-C Phasenverbindung. Die Kabel müssen exakt A-A, B-B, C-C verbunden sein.

Hohe Motortemperatur (>100°C)

Stoppen Sie sofort den Betrieb. Lassen Sie den Motor abkühlen, bevor Sie ihn erneut verwenden.

Vor der Verwendung

  • Stellen Sie sicher, dass die M3-Montageschrauben nicht tiefer als 4 mm in den Motor eindringen.
  • Prüfen Sie, ob alle Kabel und Lötstellen gut isoliert sind.
  • Stellen Sie sicher, dass der ESC korrekt programmiert ist.
  • Überprüfen Sie die korrekte A-B-C Verkabelung zwischen Motor und ESC.
  • Stellen Sie sicher, dass das Sensorkabel fest sitzt.

Technische Daten in der Praxis

FDR (Final Drive Ratio)
Das Übersetzungsverhältnis zwischen Ritzel und Reifen. Muss je nach Strecke und Fahrzeuggewicht angepasst werden.

Abbildungen und Diagramme

  • Das Diagramm zeigt die korrekte Verkabelung zwischen Motor, ESC und Sensorkabel.
  • Die Explosionszeichnung illustriert die Reihenfolge für die Montage und Demontage der Motorkomponenten.

Modellkompatibilität

  • Geeignet für 1/10 Stock Racing.
  • Beachten Sie die Unterschiede zwischen Standard- und ROAR-Version je nach Wettbewerbsregeln (EFRA vs. ROAR).
