Bedienungsanleitung für Hobbywing 80A-4in1-Lite-AT Electronic Speed Controller
Schnelle Hilfe und Anleitung für den Hobbywing 80A-4in1-Lite-AT Electronic Speed Controller. Erfahren Sie alles über die Verkabelung, den Startvorgang und die Konfigurationseinstellungen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die technischen Spezifikationen und Installationshinweise für den Hobbywing 80A-4in1-Lite-AT Electronic Speed Controller (ESC). Der ESC ist für den Einsatz in FPV-Drohnen und Multirotoren konzipiert. Bitte beachten Sie, dass dieses Produkt eine proprietäre Firmware verwendet und BLHeli_32 nicht verfügbar ist.
Technische Daten
- Modell: 80A-4in1-Lite-AT
- Dauerstrom: 80A
- Spitzenstrom (10 Sek.): 100A
- BEC: Nicht vorhanden
- LiPo-Unterstützung: 4-8S
- Gewicht: 41,3 g
- Abmessungen: 56,1 x 52 x 7 mm
Verkabelung
Die Verkabelung umfasst den Anschluss der Motoren sowie die Verbindung zum Flight Controller (FC).
- Motoranschluss: Die Lötpunkte M1, M2, M3 und M4 sind auf der Platine markiert. Verbinden Sie die entsprechenden Motorkabel mit diesen Punkten.
- Stromversorgung: Die Anschlüsse VBAT+ und GND dienen der Stromversorgung.
- FC-ESC Verbindung: Nutzen Sie das beiliegende Kabel, um den ESC mit dem Flight Controller zu verbinden.
Startvorgang
Um den ESC zu starten und die Motoren zu aktivieren, muss eine Arming-Sequenz durchlaufen werden:
- Schalten Sie das System ein.
- Der ESC erkennt den Null-Gas-Zustand (Zero Throttle).
- Nach erfolgreicher Erkennung ist die Arming-Sequenz beendet und die Motoren sind betriebsbereit.
Konfiguration und Firmware

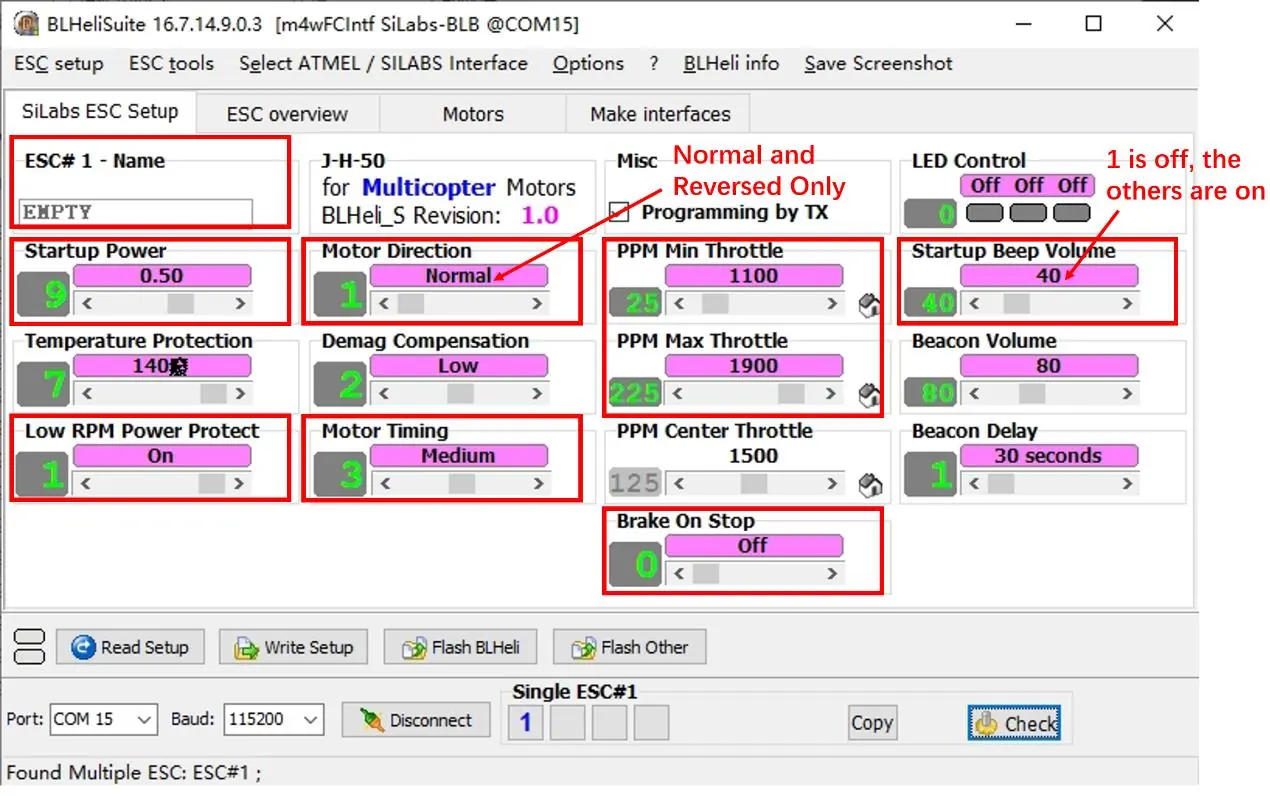

Da das Produkt eine eigene Firmware verwendet, ist BLHeli_32 nicht kompatibel. Für die Konfiguration wird die BLHeliSuite (Version 16xx) empfohlen. Die Software kann über die offizielle Mediafire-Seite heruntergeladen werden. Die Anleitung zur Konfiguration der Parameter finden Sie in der offiziellen BLHeli-Dokumentation für SiLabs.
Praktische Hilfe
Typische Probleme
Motoren laufen nicht an
Stellen Sie sicher, dass der Gashebel auf Null steht, um die Arming-Sequenz korrekt abzuschließen.
BLHeli_32 wird nicht erkannt
Dieses Produkt unterstützt kein BLHeli_32. Verwenden Sie die bereitgestellte BLHeliSuite 16xx für die Konfiguration.
Vor der Verwendung
- Überprüfen Sie, ob der LiPo-Akku im Bereich 4-8S liegt.
- Stellen Sie sicher, dass alle Motorkabel fest an die korrekten Lötpunkte (M1-M4) gelötet sind.
- Prüfen Sie die Verbindung zwischen ESC und Flight Controller.
- Stellen Sie sicher, dass der Gashebel beim Einschalten auf Null steht.
Technische Daten in der Praxis
- 80A Dauerstrom
- Der ESC kann dauerhaft einen Strom von 80 Ampere verarbeiten.
- 100A Spitzenstrom
- Der ESC kann kurzzeitig (bis zu 10 Sekunden) 100 Ampere verarbeiten.
Abbildungen und Diagramme

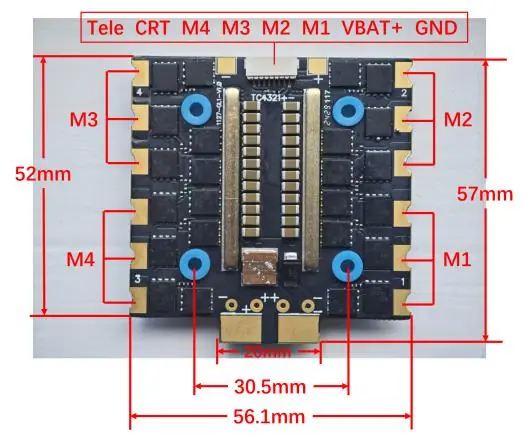

- Das Motor-Verkabelungsdiagramm zeigt die Anordnung der Lötpunkte M1-M4 sowie die Stromanschlüsse VBAT+ und GND.
- Das FC-ESC-Verkabelungsdiagramm illustriert die Verbindung zwischen dem ESC-Board und dem Flight Controller.
Modellkompatibilität
- Nicht kompatibel mit BLHeli_32 Firmware.
- Erfordert BLHeliSuite 16xx für die Konfiguration.
