Bedienungsanleitung für Hilti SF 10W-A22 Akku-Bohrschrauber

Wichtige Informationen aus der Anleitung

Diese Bedienungsanleitung enthält alle notwendigen Informationen für den sicheren Betrieb und die Wartung des Hilti SF 10W-A22 Akku-Bohrschraubers. Lesen Sie diese Dokumentation vor der ersten Inbetriebnahme vollständig durch, um einen sicheren Umgang zu gewährleisten. Beachten Sie insbesondere die Sicherheits- und Warnhinweise.

Produktübersicht

Der Hilti SF 10W-A22 ist ein handgeführter, akkubetriebener Bohrschrauber. Zu den wesentlichen Bedienelementen gehören:

• Seitenhandgriff
• Schnellspannbohrfutter
• Einstellring für Drehmoment und Bohren
• Gangwahlschalter
• Rechts-/Linkslauf-Umschalter mit Einschaltsperre
• Steuerschalter mit elektronischer Drehzahlsteuerung
• Ladezustands- und Fehleranzeige am Akku

Inbetriebnahme

Akku einsetzen: Laden Sie den Akku vor der ersten Inbetriebnahme vollständig auf. Schieben Sie den Akku in das Produkt, bis er hörbar einrastet. Kontrollieren Sie den sicheren Sitz.

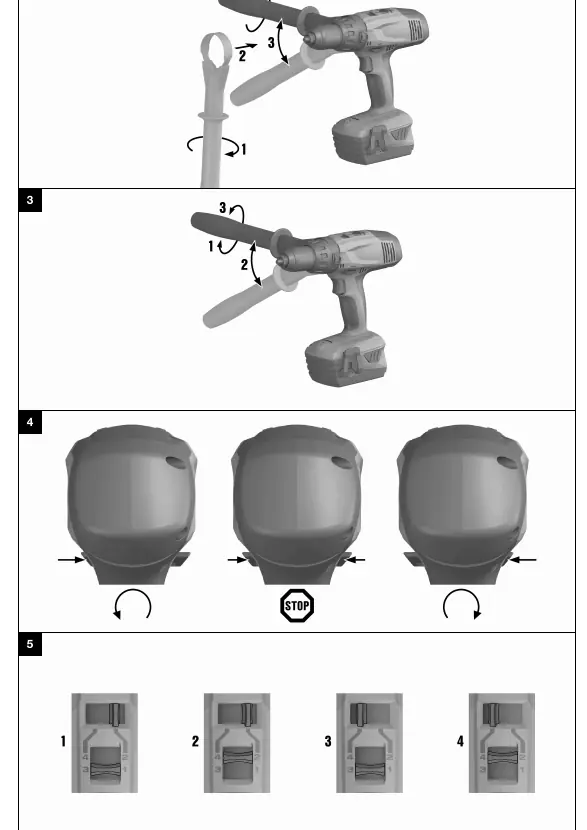

Seitenhandgriff montieren: Stellen Sie sicher, dass der Rechts-/Linkslauf-Umschalter in Mittelstellung (Einschaltsperre) steht oder der Akku entnommen wurde. Montieren Sie den Seitenhandgriff und stellen Sie ihn in die gewünschte Position.

Einsatzwerkzeug einsetzen: Stellen Sie den Rechts-/Linkslauf-Umschalter in Mittelstellung. Öffnen Sie das Schnellspannbohrfutter, führen Sie das Werkzeug ein und drehen Sie das Futter fest, bis ein mehrmaliges mechanisches Klicken zu hören ist.

Bedienung

Rechts-/Linkslauf einstellen: Eine Sperre verhindert das Umschalten bei laufendem Motor. In der Mittelstellung ist der Steuerschalter blockiert.

Gang wählen: Wählen Sie den gewünschten Gang durch Einstellung der beiden Gangwahlschalter.

Bohren: Stellen Sie den Einstellring auf das Symbol für Bohren und den Rechts-/Linkslauf-Umschalter auf Rechtslauf.

Schrauben: Stellen Sie am Einstellring das erforderliche Drehmoment ein und wählen Sie die gewünschte Drehrichtung.

Pflege und Wartung

Entfernen Sie vor allen Pflege- und Instandhaltungsarbeiten den Akku. Reinigen Sie das Gehäuse nur mit einem leicht angefeuchteten Tuch. Verwenden Sie keine silikonhaltigen Pflegemittel. Halten Sie die Lüftungsschlitze frei und reinigen Sie diese bei Bedarf mit einer trockenen, weichen Bürste.

Fehlerbehebung

Bei Störungen prüfen Sie zunächst den Ladezustand des Akkus. Wenn das Produkt nicht funktioniert, stellen Sie sicher, dass der Akku korrekt eingerastet ist. Bei blinkenden LEDs am Akku oder Überlastungssignalen lassen Sie das Produkt abkühlen oder reinigen Sie die Lüftungsschlitze. Bei anhaltenden Problemen wenden Sie sich an den Hilti Service.

Technische Daten

Das Gerät arbeitet mit einer Bemessungsspannung von 21,6 V. Es verfügt über 4 Gänge mit Drehzahlen von 0 bis 2100/min und eine Drehmomenteinstellung in 15 Stufen (2 Nm bis 12 Nm).
