Bedienungsanleitung für Diamantkernbohrgerät Hilti DD 110-U-22

Wichtige Informationen aus der Anleitung

Das Hilti DD 110-U-22 ist ein elektrisch betriebenes Diamantkernbohrgerät für den professionellen Einsatz. Es ist für das handgeführte oder ständergeführte Bohren von Durchgangs- und Sacklöchern in mineralischen Materialien konzipiert. Vor der Inbetriebnahme müssen alle Sicherheitshinweise und Spezifikationen gelesen werden, um elektrische Schläge, Brände oder schwere Verletzungen zu vermeiden.

Produktübersicht

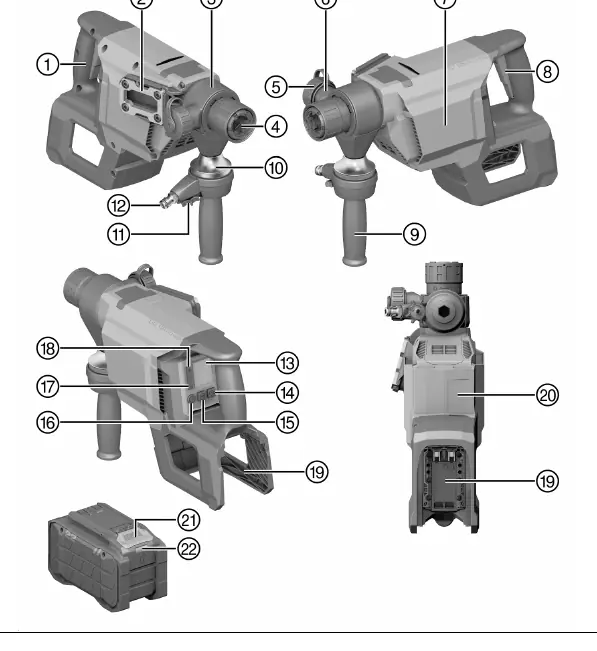

Das Gerät besteht aus dem Hauptgriff, dem Wasseranschluss/Absaugkopf, der Werkzeugaufnahme (BI+), dem Motor und dem Seitengriff. Das Multifunktionsdisplay liefert Echtzeitdaten und ermöglicht Einstellungen.

Vorbereitung am Arbeitsplatz

• Akku: Nur Hilti Nuron Li-Ion Akkus der B 22 Serie verwenden. Vor dem ersten Gebrauch vollständig aufladen.
• Seitengriff: Durch Drehen gegen den Uhrzeigersinn lösen, positionieren und im Uhrzeigersinn festziehen.

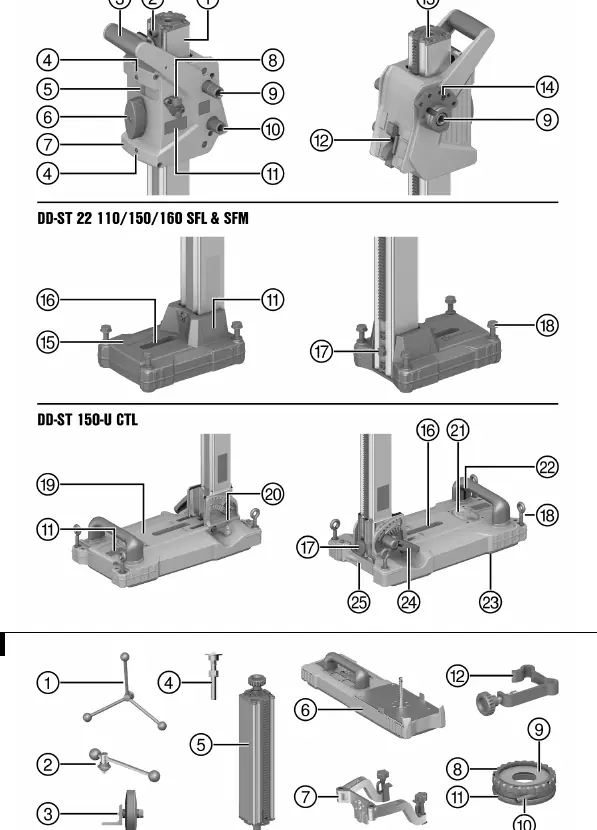

• Bohrständer sichern: Der Bohrständer muss mit Ankern oder einer Vakuum-Grundplatte auf dem Untergrund befestigt werden. Bei Vakuum-Befestigung ist bei horizontalem Bohren eine zusätzliche Sicherung erforderlich.

Montage

• Bohrkronenmontage: Die Bohrkrone in die Werkzeugaufnahme schieben und verriegeln.
• Wasseranschluss: Den Wasserregler an das Gerät anschließen und die Wasserzufuhr sicherstellen.
• Absaugung: Bei Trockenbohrungen den Staubsauger an den Absauganschluss anschließen.

Betrieb

Das Gerät verfügt über ein Multifunktionsdisplay, das den Status, Warnungen und Einstellungen anzeigt. Die Drehzahl kann an den Durchmesser der Bohrkrone angepasst werden. Die Funktion Iron Boost erhöht das Drehmoment beim Bohren in armiertem Beton (nur im ständergeführten Betrieb).

Wartung und Pflege

Vor Reinigungs- und Wartungsarbeiten muss der Akku entfernt werden. Das Gehäuse nur mit einem leicht angefeuchteten Tuch reinigen. Keine silikonhaltigen Pflegemittel verwenden. Kontakte und Lüftungsschlitze regelmäßig reinigen.

Fehlerbehebung

Bei Störungen zeigt das Multifunktionsdisplay Warnungen oder Fehlercodes an. Häufige Probleme wie "Display zeigt nichts an" oder "Bohrer dreht nicht" können oft durch Überprüfung des Akkusitzes oder durch manuelles Lösen der Bohrkrone behoben werden.
