Bedienungsanleitung für Hilti DD 110-D Diamantkernbohrgerät

Wichtige Informationen aus der Anleitung

Das Hilti DD 110-D ist ein professionelles, elektrisch betriebenes Diamantkernbohrgerät für das handgeführte Trockenbohren in Mauerwerk. Es ist nicht für Beton oder armierten Beton geeignet. Vor der Inbetriebnahme müssen die Sicherheitshinweise gelesen und verstanden werden. Das Gerät darf nur von autorisiertem, eingewiesenem Personal bedient werden.

Produktbeschreibung

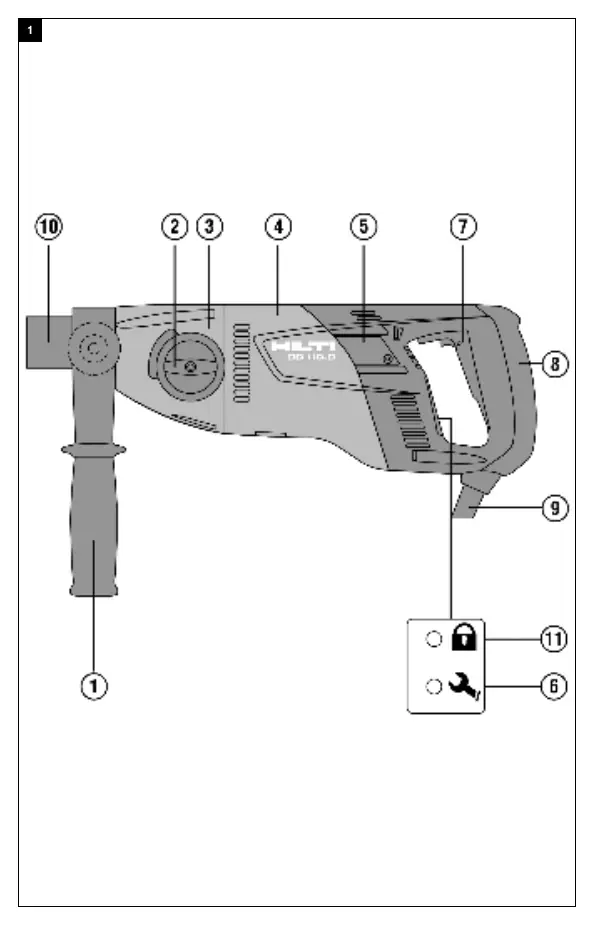

Das Gerät besteht aus folgenden Hauptkomponenten: Seitenhandgriff, Getriebeschalter, Getriebe, Motor, Kohlebürstenabdeckung, Serviceanzeige, Ein-/Ausschalter, Handgriff, Netzkabel, Werkzeugaufnahme und optionaler Diebstahlschutzanzeige.

Arbeitsvorbereitung

Vor Arbeitsbeginn muss der Seitenhandgriff in die gewünschte Position gebracht und fixiert werden. Die Montage der Diamantbohrkrone erfolgt über die Werkzeugaufnahme (BI+). Achten Sie darauf, dass Werkzeugaufnahme, Adapter und Werkzeug schmutzfrei sind. Die Drehzahl muss entsprechend dem verwendeten Bohrdurchmesser über den Getriebeschalter gewählt werden.

Betrieb

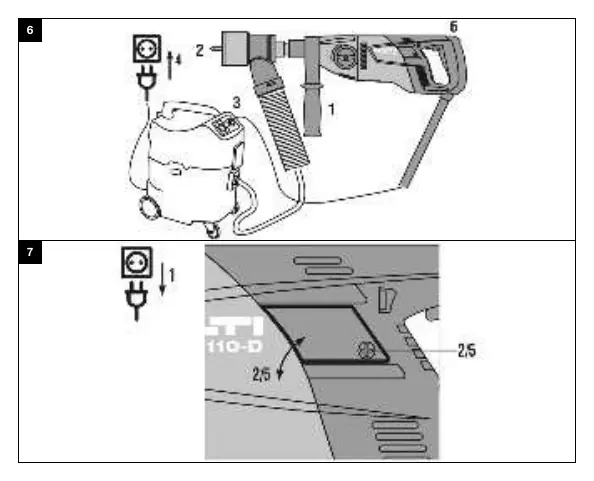

Das Gerät verfügt über einen optionalen Diebstahlschutz (TPS), der mit einem Freischaltschlüssel aktiviert werden muss. Bei Verwendung einer zweiteiligen Anbohrhilfe darf das Gerät nicht ohne Untergrundkontakt im Leerlauf betrieben werden. Der Fehlerstromschutzschalter (PRCD) muss vor jedem Gebrauch auf Funktion geprüft werden. Beim Trockenbohren mit Staubabsaugung sollte der Saugschlauch immer nach hinten vom Gerät weggeführt werden.

Pflege und Instandhaltung

Vor allen Pflege- und Instandhaltungsarbeiten muss der Netzstecker gezogen werden. Das Gehäuse sollte nur mit einem leicht angefeuchteten Tuch gereinigt werden. Die Kohlebürsten müssen bei Erreichen der Verschleißgrenze durch autorisiertes Fachpersonal ausgetauscht werden. Nach dem Austausch müssen die neuen Bürsten mindestens 1 Minute im Leerlauf einlaufen.

Fehlerbehebung

Bei Störungen wie leuchtender Serviceanzeige, Leistungsverlust oder nicht drehender Bohrkrone bietet die Anleitung detaillierte Tabellen mit möglichen Ursachen und Lösungen. Bei nicht behebbaren Störungen ist der Hilti Service zu kontaktieren.
