Installationsanleitung für Hilti HIT-HY 200-A/R V3 Verbundmörtel-System
Erfahren Sie, wie Sie das Hilti HIT-HY 200-A/R V3 Verbundmörtel-System korrekt installieren. Diese Anleitung enthält wichtige Sicherheitshinweise, Vorbereitungsschritte, Aushärtezeiten und technische Daten für die sichere Verankerung.
PDF-Quelle: Français · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Hilti HIT-HY 200-A/R V3 ist ein Verbundmörtel-System zur Befestigung von Ankern und Bewehrungsstäben in Beton. Die Installation erfordert eine gründliche Bohrlochreinigung (Ausblasen, Spülen, Bürsten) und die Einhaltung der temperaturabhängigen Aushärtezeiten. S. 1, 13
Wichtigste Schritte
- Bohrloch reinigen (Ausblasen, Spülen, Bürsten) S. 13, 16
- Mörtel vom Bohrlochgrund aus injizieren S. 14, 16
Erste Inbetriebnahme
- Mischer aufschrauben, Kartusche in das Auspressgerät einlegen und die ersten Hübe verwerfen. S. 11, 12
Weitere 3 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Schlechte Lastwerte
Bohrlochreinigung überprüfen; sicherstellen, dass das Bohrloch trocken und frei von Verunreinigungen ist.
S. 13, 16Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Lagertemperatur | 5 °C bis 25 °C | Empfohlene Temperatur für Transport und Lagerung. | S. 13, 15 |
Wo es im PDF steht
- Sicherheitshinweise S. 1, 13, 14, 15
- Technische Tabellen S. 3, 4, 5, 6
- Installationsschritte S. 9, 10, 11, 12
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das Hilti HIT-HY 200-A/R V3 ist ein Verbundmörtel-System für die Verankerung von Bewehrungsstäben und Ankern in Beton. Die korrekte Installation ist entscheidend für die Tragfähigkeit der Befestigung. Beachten Sie unbedingt die Verarbeitungs- und Aushärtezeiten, die je nach Temperatur des Untergrunds und der Kartusche variieren.
Sicherheitshinweise
- Tragen Sie während der Installation immer eine Schutzbrille, Schutzhandschuhe und Schutzkleidung.
- Verwenden Sie nur den mitgelieferten Mischertyp (HIT-RE-M).
- Verwenden Sie keine beschädigten Foliengebinde oder verschmutzte Kassetten.
- Bei Hautkontakt mit viel Wasser waschen; bei Augenkontakt mehrere Minuten vorsichtig spülen.
Vorbereitung und Bohrlochreinigung
Eine unzureichende Bohrlochreinigung führt zu schlechten Lastwerten und zum Versagen der Befestigung. Befolgen Sie diese Schritte:
- Bohren: Verwenden Sie das geeignete Bohrverfahren (Hammerbohren, Hohlbohrer, Diamantbohren).
- Reinigen: Das Bohrloch muss frei von Bohrmehl, Staub, Wasser, Eis, Öl und Fett sein.
- Ausblasen: Mit ölfreier Druckluft ausblasen, bis der Rückluftstrom staubfrei ist.
- Spülen: Mit Wasserleitungsdruck spülen, bis klares Wasser austritt.
- Bürsten: Nur mit der spezifizierten Drahtbürste reinigen. Die Bürste muss beim Einführen einen Widerstand bieten; ist dies nicht der Fall, ist sie zu klein und muss ersetzt werden.
- Trocknen: Vor der Injektion muss das Bohrloch vollständig trocken sein.
Installation
- Schrauben Sie einen neuen Mischer auf die Kartusche.
- Injizieren Sie den Mörtel blasenfrei vom Bohrlochgrund aus. Verwenden Sie bei Bedarf Verlängerungen.
- Setzen Sie das Befestigungselement ein.
- Lassen Sie den Mörtel gemäß den angegebenen Aushärtezeiten (t_cure) ungestört aushärten.
Lagerung und Entsorgung
Lagern Sie das Produkt kühl, trocken und dunkel bei Temperaturen zwischen 5 °C und 25 °C. Angebrochene Foliengebinde müssen in der Kassette verbleiben und innerhalb von 4 Wochen aufgebraucht werden. Entsorgen Sie leere oder teilweise entleerte Gebinde gemäß den offiziellen Vorschriften für Sonderabfall.
Herstellerinformationen
Hilti
Praktische Hilfe
Typische Probleme
Schlechte Lastwerte oder Versagen der Befestigung
Dies ist meist auf eine unzureichende Bohrlochreinigung zurückzuführen. Stellen Sie sicher, dass das Bohrloch frei von Staub, Wasser und Öl ist.
Mörtel spritzt
Tragen Sie immer Schutzausrüstung. Beginnen Sie niemals mit der Injektion, ohne dass ein Mischer korrekt aufgeschraubt ist.
Bürste lässt sich ohne Widerstand einführen
Die Bürste ist zu klein für das Bohrloch. Verwenden Sie eine Bürste der korrekten Größe.
Vor der Verwendung
- Überprüfen Sie das Verfallsdatum auf dem Foliengebinde.
- Stellen Sie sicher, dass die Temperatur des Untergrunds innerhalb des zulässigen Bereichs liegt.
- Verwenden Sie ausschließlich den korrekten Mischer (HIT-RE-M).
- Tragen Sie persönliche Schutzausrüstung (Brille, Handschuhe, Kleidung).
- Prüfen Sie, ob das Bohrloch vollständig trocken und sauber ist.
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme
- Die Tabellen auf den Seiten 3-7 zeigen die Aushärte- und Verarbeitungszeiten in Abhängigkeit von der Temperatur.

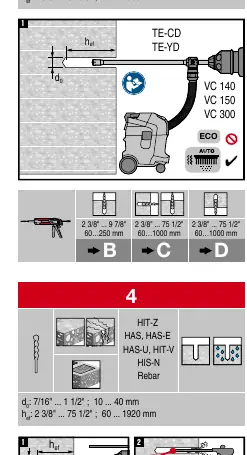

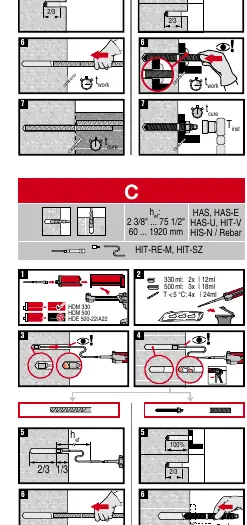

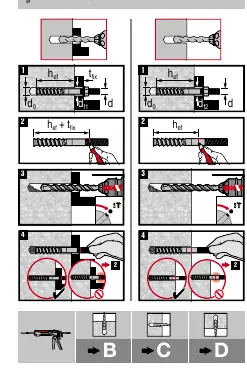

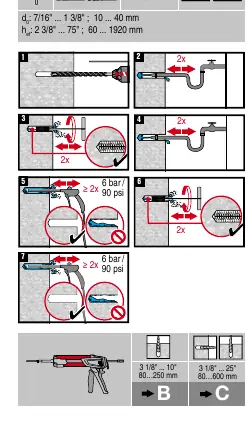

- Die Installationsschritte (1-6) auf den Seiten 9-12 zeigen den korrekten Ablauf von der Bohrung bis zur Aushärtung.
Modellkompatibilität
- Kompatibel mit verschiedenen Ankern wie HIT-Z, HAS-U, HIT-V, HIS-N und Bewehrungsstäben.
- Die zulässigen Temperaturbereiche für den Untergrund variieren je nach Anker-Typ (z.B. HIT-Z erfordert +5°C bis +40°C).
