Montageanleitung für Hilti SDK-FV 8x110 Dämmstoffdübel
Erfahren Sie, wie Sie den Hilti SDK-FV 8x110 Dämmstoffdübel korrekt installieren. Diese Anleitung enthält technische Daten, Installationsschritte und wichtige Abmessungen für eine sichere Montage.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Hilti SDK-FV 8x110 wird durch ein 8 mm Bohrloch installiert. Der Dübel wird eingesetzt und anschließend durch Einschlagen des Stiftes fixiert. S. 1
Wichtigste Schritte
- Bohrloch mit 8 mm Durchmesser erstellen. S. 1
- Dübel in das Bohrloch einsetzen und Stift einschlagen. S. 1
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Bohrlochdurchmesser | 8 mm | Erforderlicher Durchmesser des Bohrers | S. 1 |
| Verankerungstiefe | 40 mm | Tiefe der Verankerung im Untergrund | S. 1 |
| Maximale Dämmstoffdicke | 30 mm | Maximale Dicke des Dämmmaterials | S. 1 |
Weitere 1 Antworten anzeigen Weniger anzeigen
Wo es im PDF steht
- Montageanleitung S. 1
Inhaltsverzeichnis
Wichtige Informationen zur Montage

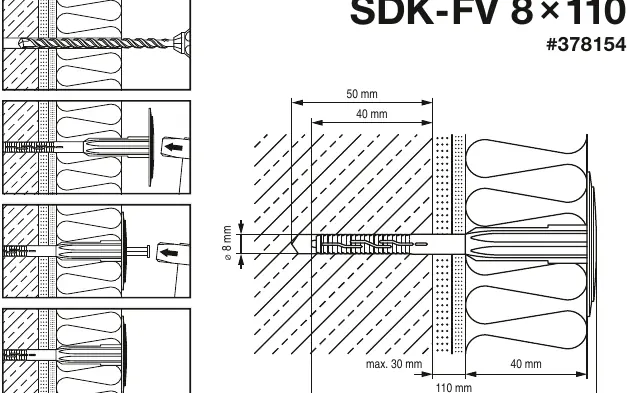

Der Hilti SDK-FV 8x110 ist ein Dämmstoffdübel, der für die Befestigung in verschiedenen Untergründen konzipiert ist. Diese Anleitung dient als visuelle Referenz für die korrekte Installation. Stellen Sie sicher, dass die Dämmstoffdicke die maximal zulässigen Werte nicht überschreitet, um eine sichere Verankerung zu gewährleisten.
Technische Daten
- Bohrlochdurchmesser: 8 mm
- Minimale Bohrlochtiefe: 50 mm
- Verankerungstiefe: 40 mm
- Maximale Dämmstoffdicke: 30 mm
- Gesamtlänge des Dübels: 110 mm
Installationsschritte
- Bohren: Erstellen Sie ein Bohrloch mit einem Durchmesser von 8 mm. Achten Sie darauf, dass die Tiefe mindestens 50 mm beträgt.
- Einsetzen: Führen Sie den Dübel in das vorbereitete Bohrloch ein, bis der Teller bündig auf dem Dämmstoff aufliegt.
- Fixieren: Schlagen Sie den Stift bzw. Nagel in den Dübel ein, um diesen im Untergrund zu spreizen und zu fixieren.
Herstellerinformationen
Hilti
Praktische Hilfe
Vor der Verwendung
- Bohrer mit 8 mm Durchmesser verwenden
- Bohrlochtiefe von mindestens 50 mm sicherstellen
- Dicke des Dämmstoffs prüfen (darf max. 30 mm betragen)
- Dübel vollständig in das Bohrloch einführen
Technische Daten in der Praxis
- Bohrlochdurchmesser
- Erforderlicher Durchmesser des Bohrers: 8 mm
- Verankerungstiefe
- Tiefe, in der der Dübel im Untergrund verankert wird: 40 mm
- Maximale Dämmstoffdicke
- Die maximale Dicke des zu befestigenden Dämmmaterials: 30 mm
