Bedienungsanleitung für Hilti TE 2000-AVR Elektro-Abbruchhammer
Erfahren Sie alles über die Bedienung, Wartung und Sicherheit Ihres Hilti TE 2000-AVR Elektro-Abbruchhammers. Diese Anleitung enthält wichtige Hinweise zur Meißeltechnik, Fehlerbehebung und technischen Daten.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Hilti TE 2000-AVR ist ein Elektro-Abbruchhammer für Meißelarbeiten in Beton, Mauerwerk und Asphalt. Er verfügt über ein Active Vibration Reduction (AVR) System. S. 11
Wichtigste Schritte
- Meißel einsetzen S. 12
- Meißel entfernen S. 12
Erste Inbetriebnahme
- Initialisierung abwarten S. 14
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Keine Schlagwirkung
Gerät auf Betriebstemperatur bringen.
S. 14Wartung und Reset
- Serviceanzeige leuchtet rot S. 11
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Gewicht | 14,5 kg | Gerätegewicht | S. 11 |
| Schlagfrequenz | 30 Hz | Schläge pro Sekunde | S. 11 |
Wo es im PDF steht
- Sicherheitshinweise S. 8, 9, 10
- Bedienung S. 12, 13
- Fehlerbehebung S. 14
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Bedienungsanleitung ist für den sicheren Betrieb des Hilti TE 2000-AVR Elektro-Abbruchhammers unerlässlich. Lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. Das Gerät ist ausschließlich für den professionellen Einsatz durch geschultes Personal vorgesehen.
Produktbeschreibung
Der TE 2000-AVR ist ein handgeführter Elektro-Abbruchhammer, der mit einem Active Vibration Reduction (AVR) System ausgestattet ist, um Vibrationen zu minimieren. Das Gerät verfügt über eine Serviceanzeige, die den Wartungsstatus oder Fehler anzeigt.
Bestimmungsgemäße Verwendung
Das Gerät ist für Meißelarbeiten in Beton, Mauerwerk und Asphalt konzipiert. Es kann zudem für Grab- und Verdichtungsarbeiten eingesetzt werden. Ein Betrieb ist nur in trockener Umgebung zulässig.
Inbetriebnahme und Bedienung
- Meißel einsetzen: Ziehen Sie den Netzstecker. Fetten Sie das Einsteckende des Meißels leicht ein. Führen Sie den Meißel in das Futter ein und drehen Sie ihn unter leichtem Druck, bis er hörbar einrastet. Prüfen Sie den festen Sitz durch Ziehen am Meißel.
- Meißeltechnik: Der Meißel kann in 6 Positionen (in 60°-Schritten) eingestellt werden. Setzen Sie den Meißel etwa 80-100 mm vom Rand entfernt an. Beginnen Sie in einem Winkel von 70° bis 80° zur Betonoberfläche und erhöhen Sie den Winkel beim Eindringen auf ca. 90°.
- Kaltstart: Bei niedrigen Temperaturen benötigt das Gerät eine gewisse Zeit, um die Betriebstemperatur für den Schlagmechanismus zu erreichen. Lassen Sie das Gerät kurz im Leerlauf laufen.
Wartung und Pflege
Reinigen Sie das Gerät regelmäßig, insbesondere die Lüftungsschlitze mit einer trockenen Bürste. Verwenden Sie zur Gehäusereinigung nur ein leicht angefeuchtetes Tuch ohne silikonhaltige Pflegemittel. Reparaturen an elektrischen Komponenten dürfen nur von einer Elektrofachkraft durchgeführt werden.
Fehlerbehebung
Die Serviceanzeige gibt Auskunft über den Zustand des Geräts:
- Leuchtet rot: Wartung fällig oder Fehler im Gerät.
- Blinkt rot: Überhitzungsschutz oder zu hohe Netzspannung.
Herstellerinformationen
Hilti
Praktische Hilfe
Typische Probleme
Gerät startet nicht
Elektronik-Initialisierung abwarten (ca. 4 Sekunden nach dem Einstecken). Stromversorgung prüfen oder Generator-Last erhöhen.
Keine Schlagwirkung
Gerät ist zu kalt. Auf Betriebstemperatur bringen, indem das Gerät kurz im Leerlauf betrieben wird.
Indikator blinkt rot
Überhitzungsschutz oder zu hohe Netzspannung. Gerät abkühlen lassen oder Stromquelle prüfen.
Vor der Verwendung
- Sichtprüfung auf Schäden am Gerät und Kabel
- Meißel korrekt eingesetzt und verriegelt
- Schutzausrüstung (Gehörschutz, Schutzbrille, Handschuhe) tragen
- Stromversorgung und Erdung sicherstellen
- Arbeitsbereich auf verdeckte Leitungen prüfen
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Schlagfrequenz
- 30 Hz
- Schutzklasse
- II (schutzisoliert)
Abbildungen und Diagramme

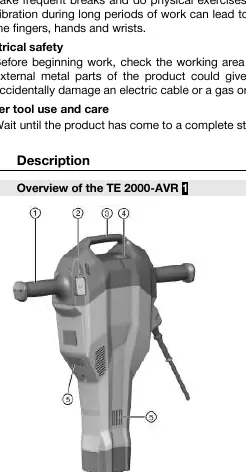

- Abbildung 1: Übersicht der Bedienelemente (Griff, Schalter, Serviceanzeige, Futter)

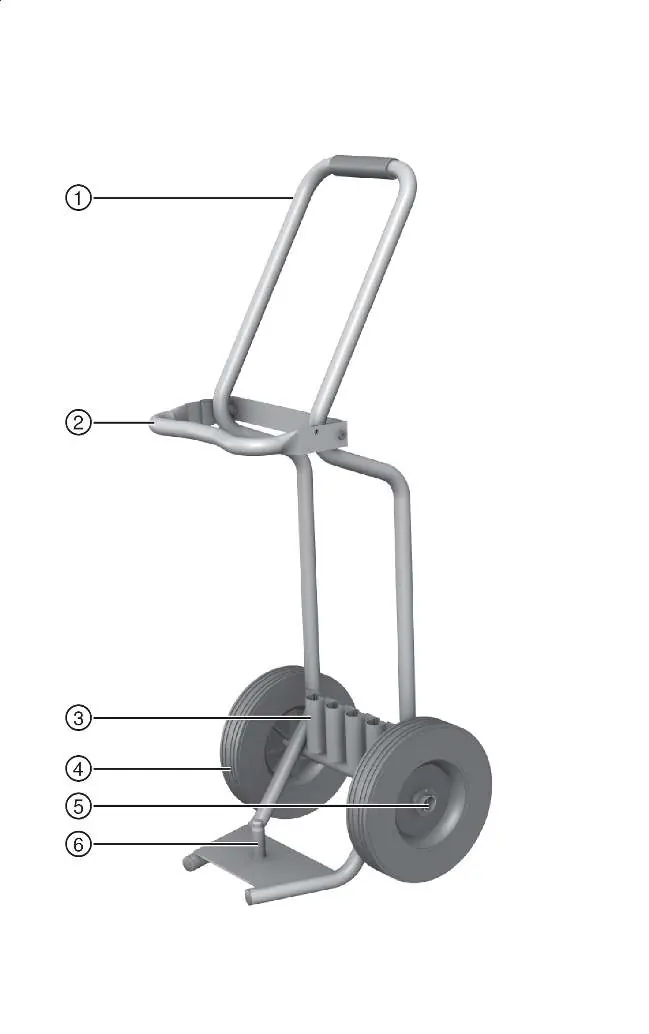

- Abbildung 2: Transportwagen-Komponenten
- Abbildung 3: Meißelmontage

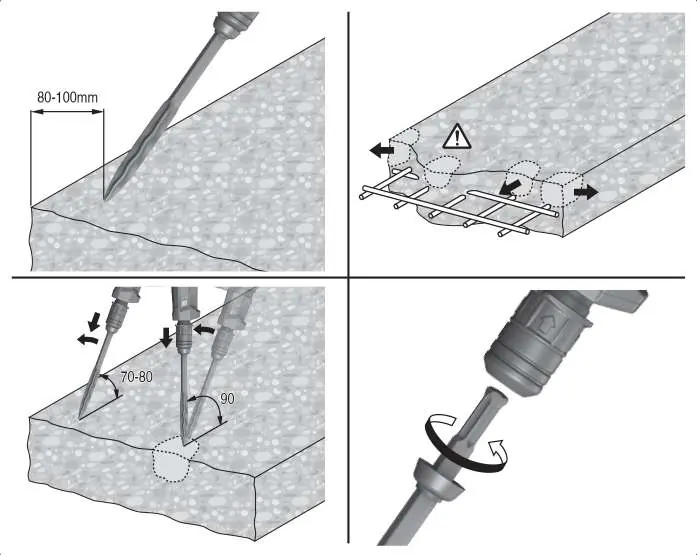

- Abbildung 5: Meißeltechnik (Winkel 70-80°, Abstand 80-100mm)
Modellkompatibilität
- Nur Original-Hilti-Fett verwenden.
- Bei Betrieb mit Generator muss die Leistung mindestens das Doppelte der Nennleistung des Geräts betragen.
