Installationsanleitung für Hilti HIT-Z(-R)-D TP M16 Verbundanker
Detaillierte Installationsanleitung für den Hilti HIT-Z(-R)-D TP M16 Verbundanker. Erfahren Sie alles über Bohrlochvorbereitung, Injektion, Aushärtung und die korrekten Anzugsdrehmomente für eine sichere Befestigung.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Installation des Hilti HIT-Z(-R)-D TP M16 erfordert ein 18 mm Bohrloch mit 125 mm Tiefe. Der Mörtel (HIT-HY 200 Serie) wird injiziert, der Anker eingesetzt und nach der Aushärtung mit 80 Nm (D TP) bzw. 155 Nm (R-D TP) festgezogen. S. 1
Wichtigste Schritte
- Bohrloch reinigen und Mörtel injizieren S. 1
- Anker mit korrektem Drehmoment festziehen S. 1
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Bohrlochdurchmesser (d0) | 18 mm | Erforderlicher Durchmesser des Bohrers | S. 1 |
| Verankerungstiefe (hef) | 125 mm | Erforderliche Tiefe des Bohrlochs | S. 1 |
| Anzugsdrehmoment (HIT-Z-D TP) | 80 Nm | Drehmoment zum Festziehen | S. 1 |
| Anzugsdrehmoment (HIT-Z-R-D TP) | 155 Nm | Drehmoment zum Festziehen | S. 1 |
Weitere 1 Antworten anzeigen Weniger anzeigen
Wo es im PDF steht
- Installationsschritte S. 1, 2
Inhaltsverzeichnis

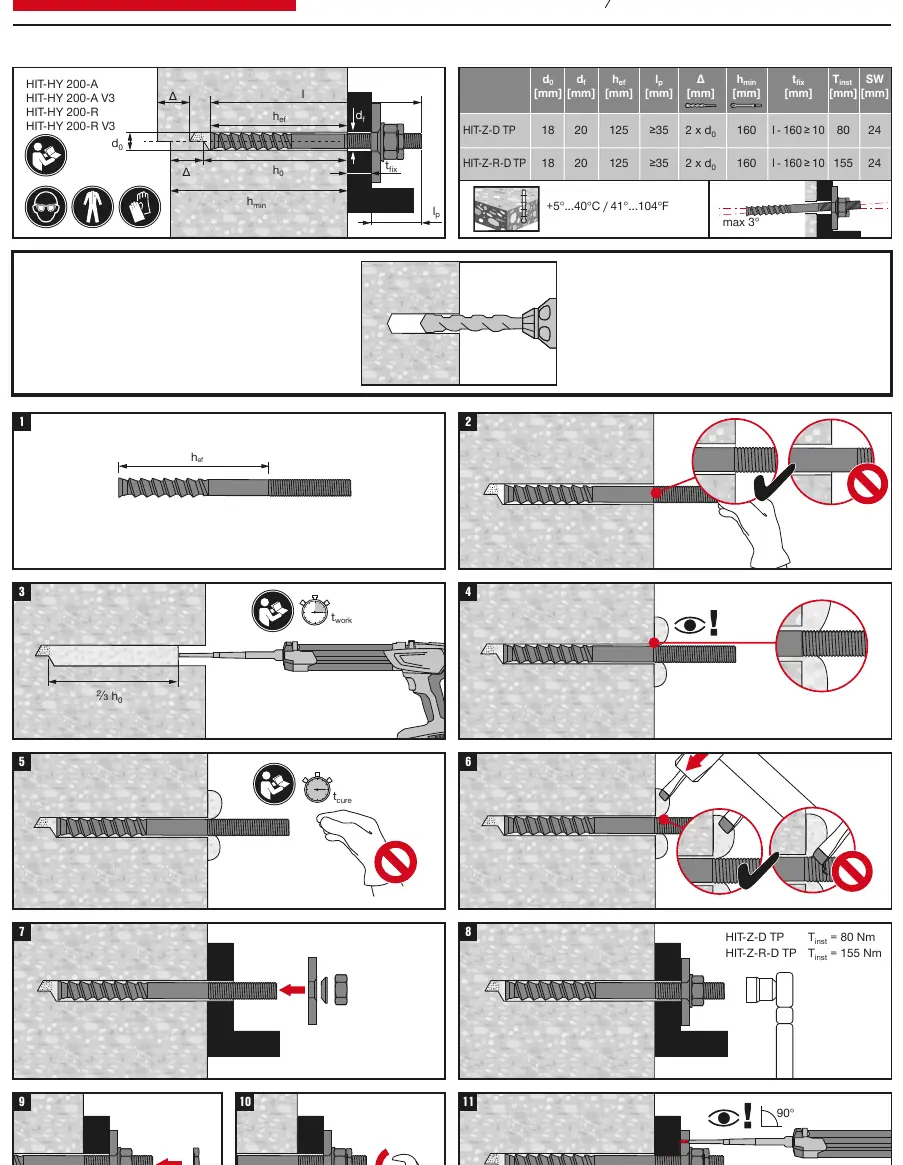

Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Diese Anleitung beschreibt die korrekte Installation des Hilti HIT-Z(-R)-D TP M16 Verbundankers. Die Installation erfordert die Verwendung eines geeigneten Injektionsmörtels (HIT-HY 200-A, HIT-HY 200-A V3, HIT-HY 200-R oder HIT-HY 200-R V3). Achten Sie strikt auf die Einhaltung der Bohrlochparameter und des Anzugsdrehmoments, um die Tragfähigkeit der Verbindung zu gewährleisten.
Vorbereitung und Bohrung
Stellen Sie sicher, dass der Untergrund tragfähig ist. Der erforderliche Bohrlochdurchmesser beträgt 18 mm und die Verankerungstiefe 125 mm. Die Installation darf nur bei einer Umgebungstemperatur zwischen +5°C und +40°C durchgeführt werden.

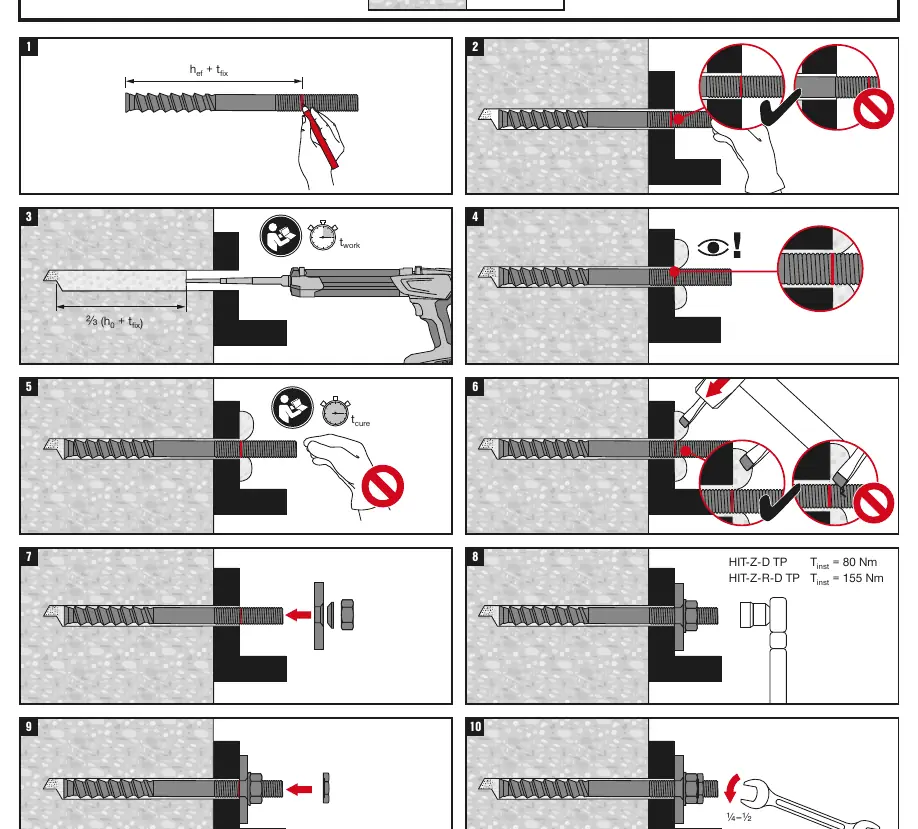

Installation des Verbundankers
- Bohren Sie das Loch mit dem korrekten Durchmesser (18 mm) und der erforderlichen Tiefe (125 mm).
- Reinigen Sie das Bohrloch gründlich von Bohrmehl und Rückständen.
- Injizieren Sie den Hilti Injektionsmörtel in das Bohrloch.
- Führen Sie den Anker in das Bohrloch ein.
- Warten Sie die angegebene Aushärtezeit (tcure) ab, bevor Sie das Bauteil belasten.
- Ziehen Sie die Mutter mit dem vorgeschriebenen Drehmoment fest.
Technische Daten
Das erforderliche Anzugsdrehmoment (Tinst) hängt vom Modell ab:
- HIT-Z-D TP: 80 Nm
- HIT-Z-R-D TP: 155 Nm
Der Bohrlochdurchmesser (d0) beträgt für beide Modelle 18 mm, die Verankerungstiefe (hef) 125 mm.
Herstellerinformationen
Hilti
Praktische Hilfe
Typische Probleme
Überprüfen Sie, ob das Bohrloch tief genug (mindestens 125 mm) und vollständig von Bohrmehl gereinigt ist.
Verwenden Sie 80 Nm für HIT-Z-D TP und 155 Nm für HIT-Z-R-D TP. Ein falsches Drehmoment kann die Verbindung schwächen.
Vor der Verwendung
- Bohrlochdurchmesser 18 mm prüfen
- Bohrlochtiefe 125 mm sicherstellen
- Temperaturbereich +5°C bis +40°C einhalten
- Geeigneten Injektionsmörtel (HIT-HY 200 Serie) bereitstellen
- Schutzausrüstung (Brille, Handschuhe) tragen
