Bedienungsanleitung Hilti DCH 150-SL Schlitzfräse

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält alle notwendigen Informationen für den sicheren und effizienten Betrieb der Hilti DCH 150-SL Schlitzfräse. Vor der Inbetriebnahme müssen die Sicherheitshinweise gelesen und verstanden werden. Das Gerät ist für den professionellen Einsatz mit Diamant-Schlitzscheiben konzipiert und muss zwingend mit einer geeigneten Staubabsaugung betrieben werden.

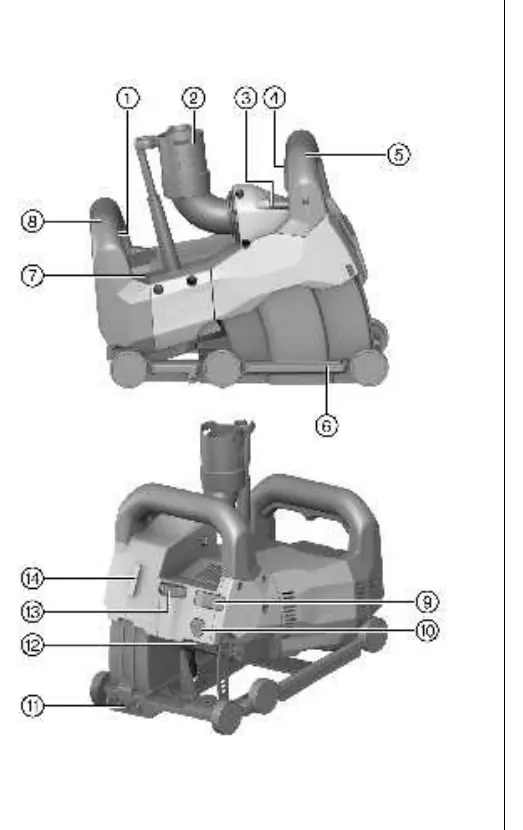

Produktbeschreibung

Die Schlitzfräse verfügt über Bedienelemente wie den Ein-/Ausschalter, einen Anschluss für die Staubabsaugung, eine Schnitttiefeneinstellung und eine Serviceanzeige. Die Serviceanzeige informiert über den Motorzustand (Überhitzung) und den Verschleiß der Kohlebürsten.

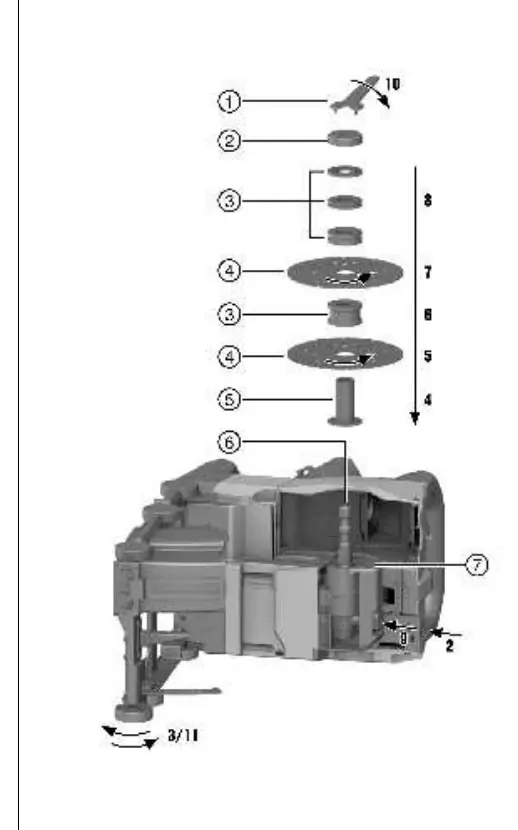

Montage der Diamant-Schlitzscheiben

1. Gerät auf die linke Seite legen.
2. Entriegelungstaste für den Schlitten drücken und Schlitten ausschwenken.
3. Spannflansch auf die Spindel setzen.
4. Erste Diamant-Schlitzscheibe aufsetzen (Drehrichtungspfeil beachten).
5. Passende Distanzringe für die gewünschte Schlitzbreite aufsetzen.
6. Zweite Diamant-Schlitzscheibe aufsetzen.
7. Restliche Distanzringe aufsetzen.
8. Spindelarretierung drücken, Spannmutter aufschrauben und mit dem Stirnlochschlüssel festziehen.
9. Schlitten zurückschwenken, bis er einrastet.

Betrieb

Vor dem Einschalten muss das Gerät in der Ausgangsposition sein. Die Schnitttiefe wird über den Einstellknopf gewählt. Beim Arbeiten ist das Gerät mit beiden Händen zu führen. Bei horizontalen Schnitten hilft die integrierte Libelle bei der Ausrichtung.

Wartung und Pflege

Das Gerät muss regelmäßig gereinigt werden, insbesondere die Lüftungsschlitze. Die Serviceanzeige leuchtet rot, wenn die Kohlebürsten verschlissen sind. Der Austausch der Kohlebürsten darf nur durch autorisiertes Fachpersonal erfolgen. Nach dem Austausch müssen die Bürsten für mindestens 1 Minute im Leerlauf eingefahren werden.

Sicherheitshinweise

• Tragen Sie immer persönliche Schutzausrüstung (Augenschutz, Gehörschutz, Staubmaske).
• Vermeiden Sie Rückschlag durch korrektes Führen und Vermeiden von Verkanten.
• Arbeiten Sie nicht in explosionsgefährdeten Umgebungen.
• Überprüfen Sie vor Arbeitsbeginn den Arbeitsbereich auf verdeckte Leitungen (Strom, Gas, Wasser).
