Bedienungsanleitung für Hilti AG 150-20SE Winkelschleifer

Wichtige Informationen aus der Anleitung

Der Hilti AG 150-20SE ist ein handgeführter elektrischer Winkelschleifer, der für das Trennen, Schleifen, Bürsten und Sandstrahlen von Metall- und Mineralmaterialien ohne Wasserzugabe konzipiert ist. Lesen Sie vor der Inbetriebnahme unbedingt die Sicherheitshinweise, um elektrische Schläge, Brände oder schwere Verletzungen zu vermeiden.

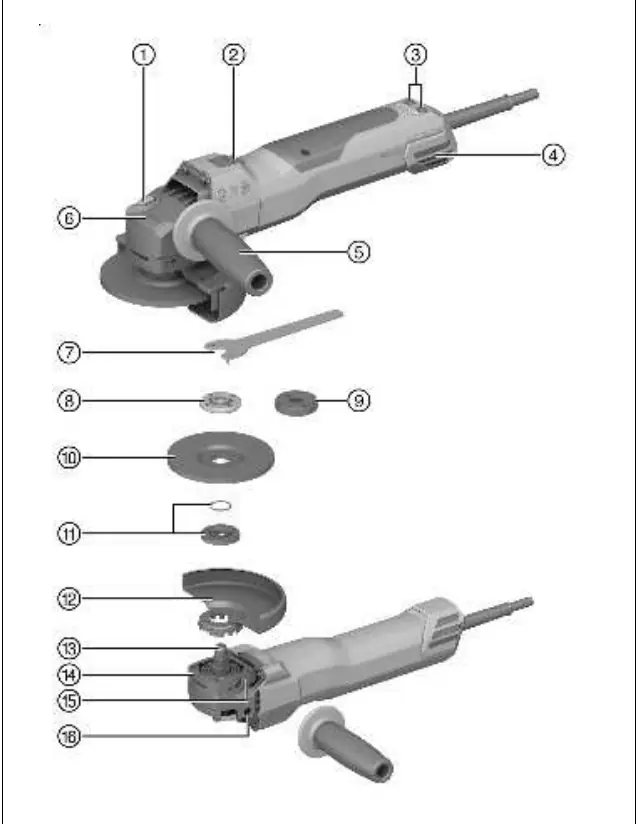

Produktübersicht

Das Gerät verfügt über folgende Hauptkomponenten:

• Spindelarretierung
• Ein-/Ausschalter
• Drehzahlregelung mit LED-Anzeige
• Staubfilter
• Vibrationsdämpfender Seitengriff
• Schutzhaube

Montage und Vorbereitung

Seitengriff montieren: Schrauben Sie den Seitengriff in eine der vorgesehenen Gewindebuchsen.

Schutzhaube installieren:

1. Setzen Sie die Schutzhaube so auf den Spindelhals, dass die Dreiecksmarkierungen an Haube und Gerät übereinstimmen.
2. Drücken Sie die Haube auf den Spindelhals.
3. Drücken Sie den Entriegelungsknopf und drehen Sie die Haube in die gewünschte Position, bis sie einrastet.

Betrieb

Drehzahl einstellen: Das Gerät bietet 6 Geschwindigkeitsstufen, die über die Tasten + und - gewählt werden können. Die LEDs zeigen die aktuelle Stufe an.

Ein- und Ausschalten: Drücken Sie den hinteren Teil des Ein-/Ausschalters, schieben Sie ihn nach vorne und arretieren Sie ihn. Zum Ausschalten drücken Sie erneut auf den hinteren Teil des Schalters.

Wartung und Pflege

Staubfilter: Reinigen Sie den Staubfilter regelmäßig. Bei Beschädigung muss er zwingend ersetzt werden. Hebeln Sie den Filter mit einem Schraubendreher vorsichtig ab.

Allgemeine Pflege: Halten Sie das Gerät, insbesondere die Griffflächen, trocken, sauber und frei von Öl und Fett. Verwenden Sie keine Sprühgeräte oder Dampfstrahler zur Reinigung.

Fehlerbehebung

Bei Störungen prüfen Sie zunächst die Stromversorgung. Wenn die LEDs der Drehzahlregelung schnell blinken, ist das Gerät überlastet – lassen Sie es im Leerlauf abkühlen. Bei langsamem Blinken hat die 3D ATC-Funktion aufgrund einer plötzlichen Bewegung ausgelöst – schalten Sie das Gerät aus und wieder ein.
