Bedienungsanleitung für Hilti SR 2-A12 Akku-Säbelsäge

Schnelle Anleitung für die Hilti SR 2-A12 Akku-Säbelsäge. Erfahren Sie alles über Sicherheit, Bedienung, Sägeblattwechsel, Wartung und Fehlerbehebung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Die Hilti SR 2-A12 ist eine akkubetriebene Säbelsäge für den professionellen Einsatz zum Trennen von Holz, Metall und Kunststoffen. S. 10

Wichtigste Schritte

Sägeblatt wechseln S. 12
Akku einsetzen S. 12

Erste Inbetriebnahme

Akku vor der ersten Inbetriebnahme vollständig aufladen. S. 12

Probleme und Lösungen

Gerät läuft nicht an

Akku einrasten, laden oder Transportsicherung betätigen.

S. 14

Technische Daten

Parameter	Wert	Hinweis	Seiten
Bemessungsspannung	10,8 V	Betriebsspannung	S. 11
Hubzahl	0/min … 3.000/min	Schnittgeschwindigkeit	S. 11

Wo es im PDF steht

Produktübersicht S. 10
Technische Daten S. 11

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Übersicht der Komponenten der Säbelsäge SR 2-A12

Seite 2

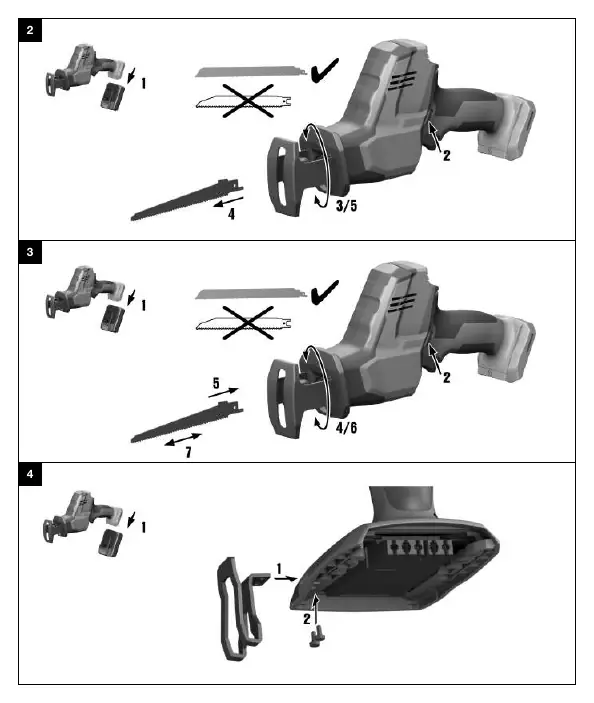

Schritte zum Sägeblattwechsel und Montage des Gürtelhakens

Seite 3

Wichtige Informationen aus der Anleitung

Die Hilti SR 2-A12 ist eine akkubetriebene Säbelsäge, die für den professionellen Einsatz zum Trennen von Holz, holzähnlichen Werkstoffen, Metallen und Kunststoffen bestimmt ist. Das Gerät ist für die Einhandbedienung konzipiert. Vor der Inbetriebnahme müssen die Sicherheits- und Warnhinweise in dieser Dokumentation zwingend gelesen und beachtet werden.

Produktübersicht

Das Gerät besteht aus folgenden Hauptkomponenten:

Verriegelungshülse für das Sägeblatt
Werkzeugaufnahme
Anpressschuh
Transportsicherung
Handgriff
Akku-Ladezustandsanzeige
Steuerschalter
LED-Beleuchtung

Inbetriebnahme

Vor der ersten Inbetriebnahme muss der Akku vollständig geladen werden. Achten Sie darauf, dass die Kontakte von Akku und Ladegerät sauber und trocken sind. Setzen Sie den Akku in die Gerätehalterung ein, bis er hörbar einrastet.

Bedienung

Sägeblatt wechseln

Entfernen Sie den Akku.
Aktivieren Sie die Transportsicherung.
Drehen Sie die Verriegelungshülse der Werkzeugaufnahme entgegen dem Uhrzeigersinn und halten Sie sie gedrückt.
Ziehen Sie das Sägeblatt nach vorne aus der Werkzeugaufnahme.
Drücken Sie das neue Sägeblatt von vorne in die Werkzeugaufnahme.
Lassen Sie die Verriegelungshülse zurückgleiten und prüfen Sie durch Ziehen am Sägeblatt, ob es eingerastet ist.

Sägen

Deaktivieren Sie die Transportsicherung und drücken Sie den Steuerschalter. Nach Beendigung des Sägevorgangs lassen Sie den Steuerschalter los und aktivieren Sie die Transportsicherung.

Pflege und Wartung

Entfernen Sie vor allen Pflege- und Instandhaltungsarbeiten immer den Akku. Reinigen Sie das Gehäuse nur mit einem leicht angefeuchteten Tuch. Verwenden Sie keine silikonhaltigen Pflegemittel, da diese die Kunststoffteile angreifen können. Reinigen Sie die Lüftungsschlitze vorsichtig mit einer trockenen Bürste.

Transport und Lagerung

Transportieren und lagern Sie das Gerät immer ohne eingesetzte Akkus. Lagern Sie das Gerät und die Akkus möglichst kühl und trocken. Akkus dürfen niemals in der Sonne, auf Heizungen oder hinter Glasscheiben gelagert werden.

Herstellerinformationen

Hilti

Markenprofil

Herstellerwebsite https://www.hilti.de Support https://www.hilti.de Herstellerhandbücher https://www.hilti.de/technical-library

Praktische Hilfe

Typische Probleme

Gerät läuft nicht an

Prüfen Sie, ob der Akku korrekt eingerastet ist, ob er geladen ist und ob die Transportsicherung betätigt wurde.

Sägeblatt lässt sich nicht aus der Werkzeugaufnahme entfernen

Drehen Sie die Verriegelungshülse bis zum Anschlag, um das Sägeblatt zu lösen.

Gerät hat nicht die volle Leistung

Drücken Sie den Steuerschalter ganz durch oder wechseln Sie den entladenen Akku.

Vor der Verwendung

Akku vollständig geladen
Sägeblatt korrekt eingesetzt und verriegelt
Transportsicherung deaktiviert
Arbeitsbereich sauber und gut beleuchtet
Persönliche Schutzausrüstung (Schutzbrille, Handschuhe) angelegt

Technische Daten in der Praxis

Bemessungsspannung: 10,8 V Betriebsspannung des Geräts.

Abbildungen und Diagramme

Abbildung 1 zeigt die Übersicht der Bedienelemente und Komponenten.
Abbildung 2 und 3 illustrieren den Sägeblattwechsel.
Abbildung 4 zeigt die Montage des Gürtelhakens.

Modellkompatibilität

Nur Hilti Li-Ion-Akkus der Typenreihe B 12 verwenden.
Nur Hilti Ladegeräte der C4/12-Reihe verwenden.
Nur Sägeblätter mit 1/2"-Einsteckenden verwenden.
