Bedienungsanleitung für Hilti DSW 1005E Seilsäge

Wichtige Informationen aus der Anleitung

Die Hilti DSW 1005E ist eine professionelle Seilsäge für den technischen Abbruch von Beton-, Stahl- und Mauerwerksstrukturen. Die Bedienung ist ausschließlich geschultem Fachpersonal vorbehalten. Vor Arbeitsbeginn müssen die Gefahrenbereiche abgesperrt und die Stabilität der Struktur geprüft werden. Das Tragen von persönlicher Schutzausrüstung (Schutzbrille, Helm, Gehörschutz, Schutzhandschuhe, Sicherheitsschuhe) ist obligatorisch.

Beschreibung des Geräts

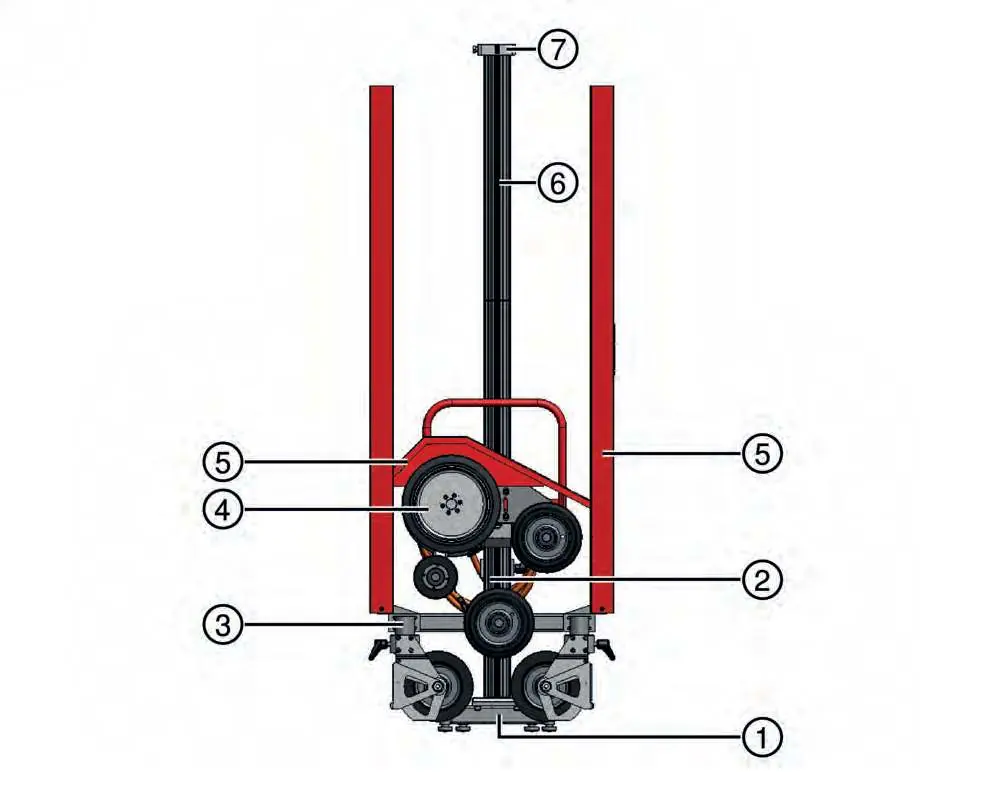

Das System besteht aus einer Steuereinheit und einer Antriebseinheit. Zu den Hauptkomponenten gehören die Grundplatte, die Führungseinheit, der schwenkbare Rollenträger, das Antriebsrad, Schutzvorrichtungen und optional die Seilspeicherverlängerung. Die Steuereinheit verfügt über Anzeigen für Stromaufnahme und Vorschubdruck sowie Bedienelemente für den Vorschub und die Not-Aus-Funktion.

Vorbereitung und Planung

Eine sorgfältige Planung der Schnittkonfiguration ist entscheidend. Die Faustregel für den Abstand der Rollen (H) zur Schnittlänge (L) lautet: H = L x 0,2. Achten Sie darauf, dass die Seilkontaktlänge 2 Meter nicht überschreitet. Markieren Sie die Schnitte und stellen Sie sicher, dass keine Versorgungsleitungen (Gas, Wasser, Strom) im Schnittbereich liegen.

Aufbau und Montage

Der Aufbau erfolgt in mehreren Schritten:

• Bohren der Durchgangslöcher: Verwenden Sie ein Diamantkernbohrgerät für präzise Schnitte. Der Durchmesser sollte mindestens 16 mm betragen.

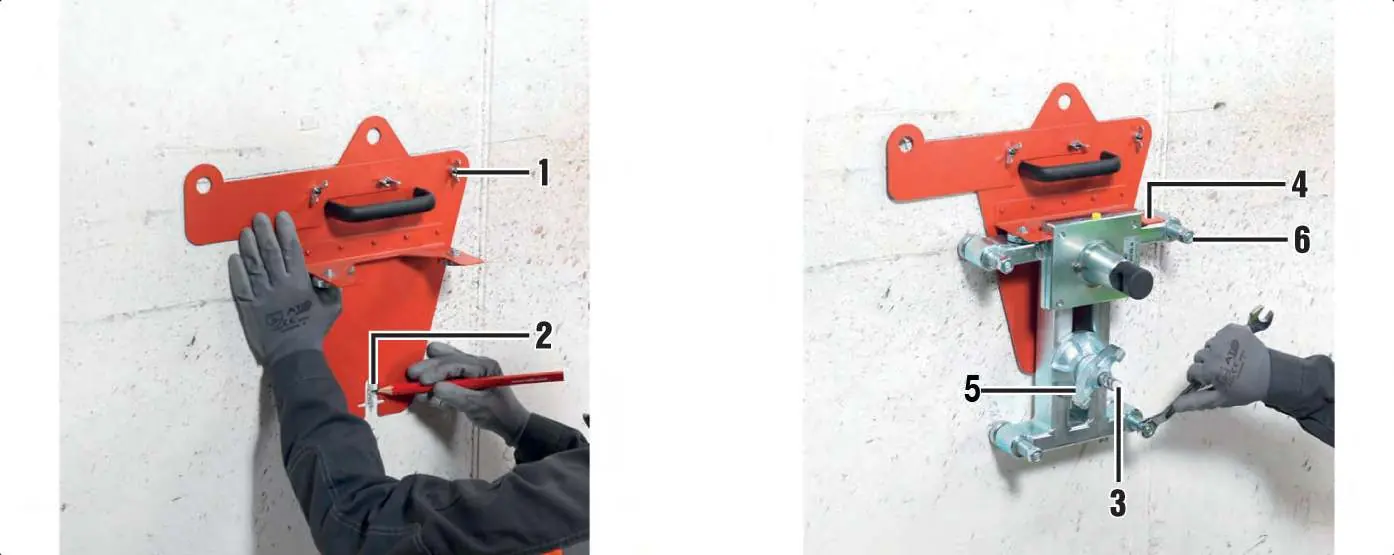

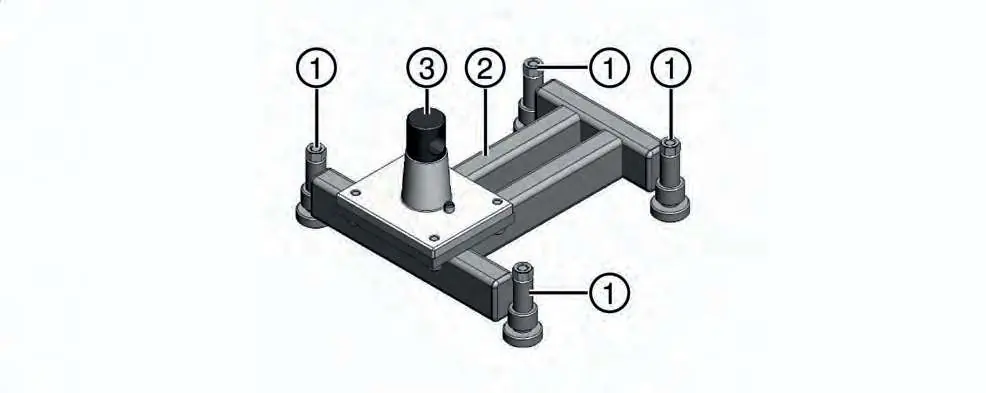

• Grundplatte befestigen: Die Grundplatte wird mit der Schablone positioniert und fest verankert. Vakuum-Befestigung ist nicht zulässig.
• Führungseinheit und Rollenträger: Montieren Sie die Führungseinheit an der Grundplatte und befestigen Sie den Rollenträger unter Beachtung des Wandabstands.
• Antriebseinheit: Setzen Sie die Antriebseinheit ein und sichern Sie diese mit dem Klemmbolzen.
• Seilführung: Führen Sie das Sägeseil durch die hohlen Achsen der Rollenträger und legen Sie es um die Rollen und das Antriebsrad.

Anschlüsse

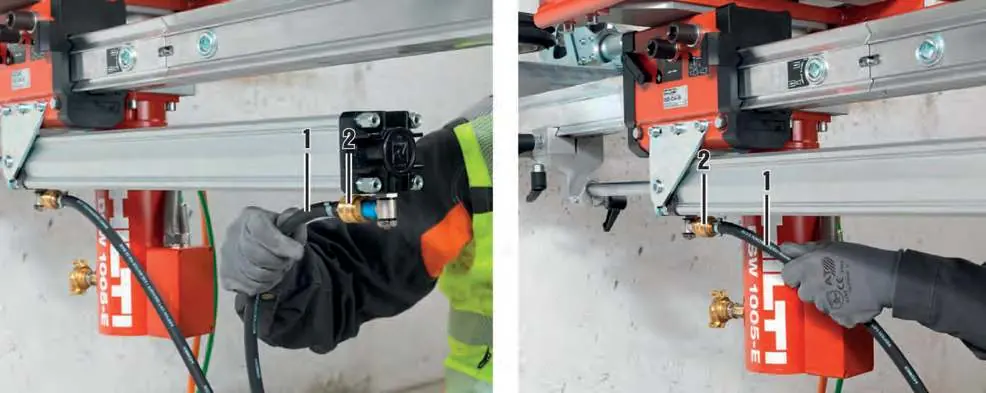

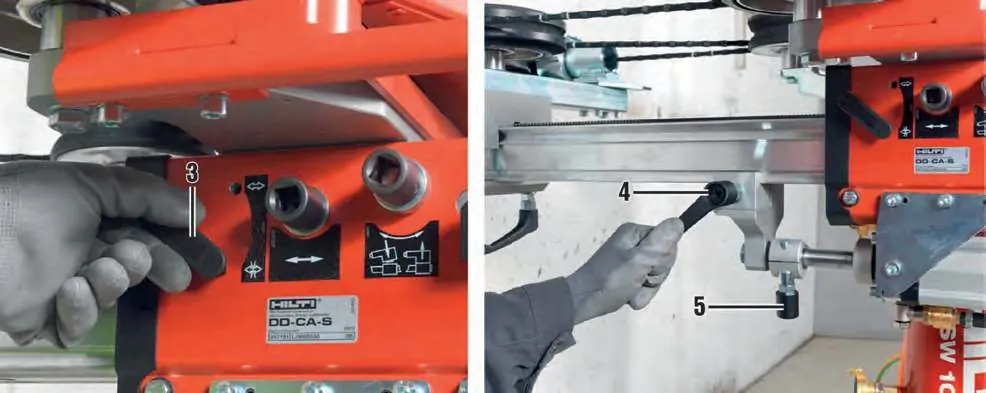

Schließen Sie die Druckluftleitungen an den Pneumatikzylinder an. Die Wasserversorgung muss sicherstellen, dass ausreichend Kühlwasser (ca. 4 l/min) an die Schnittstellen gelangt. Verbinden Sie das Stromkabel und das Steuerkabel mit der Steuereinheit und sichern Sie die Stecker.

Betrieb

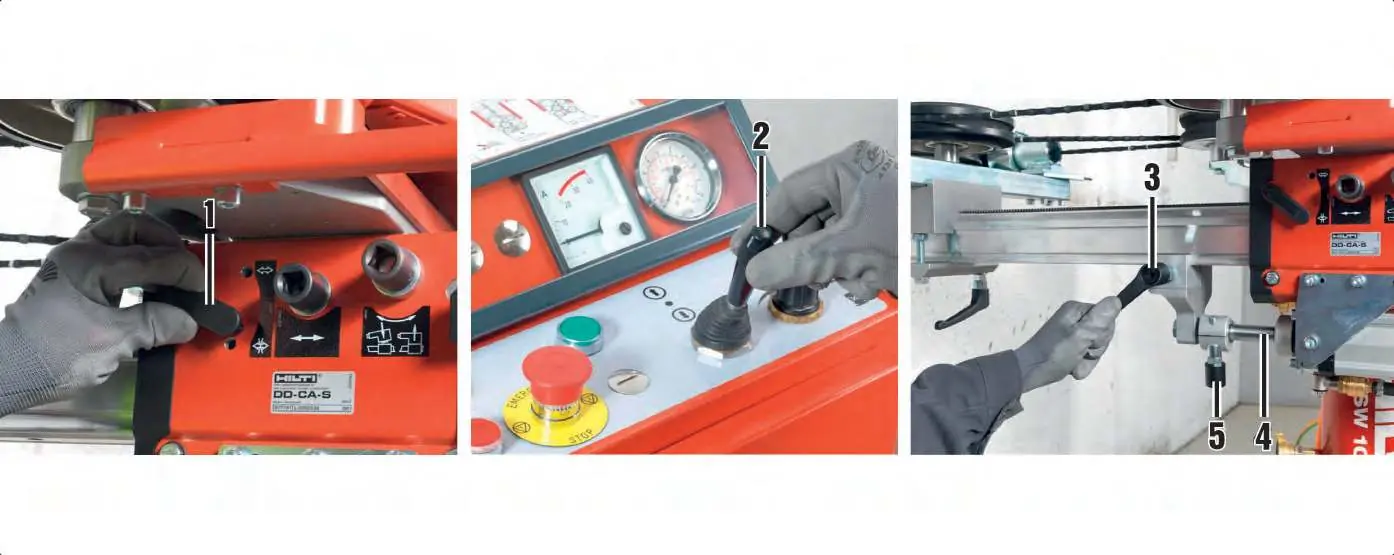

Stellen Sie den anfänglichen Vorschubdruck ein und prüfen Sie, ob sich das Seil von Hand durch den Schnitt ziehen lässt. Schalten Sie den Hauptantrieb ein und erhöhen Sie schrittweise die Seilgeschwindigkeit und den Vorschubdruck. Bei Erreichen des Hubendes muss der Vorschub gestoppt, die Richtung gewählt und der Zylinder zurückgesetzt werden.

Reinigung und Wartung

Reinigen Sie die Seilsäge und die Rollenträger nach jedem Schnitt gründlich mit Wasser und einer Bürste. Achten Sie besonders auf die Laufflächen und die Zahnstange. Überprüfen Sie regelmäßig die Luftfilter in der Steuereinheit und ersetzen Sie diese bei Bedarf. Vor Wartungsarbeiten muss das Gerät immer vom Stromnetz getrennt werden.

Fehlerbehebung

Bei Problemen wie dem Nicht-Rotieren des Seils prüfen Sie, ob das Seil zu eng um Kanten geführt wird oder die Vorspannung zu hoch ist. Wenn das Antriebsrad rutscht, erhöhen Sie die Spannung oder reinigen Sie die Führung. Bei Startproblemen prüfen Sie die Stromversorgung, den Not-Aus-Schalter und die korrekte Verbindung der Steuerkabel.

Technische Daten

Die Steuereinheit benötigt 400 V / 32 A. Die Antriebseinheit bietet eine Motorleistung von 9,4 kW. Der zulässige Druck für die Druckluftversorgung liegt zwischen 6 und 8 bar. Die Kühlwassertemperatur sollte zwischen 4 °C und 30 °C liegen.
