Bedienungsanleitung für Hilti DST 10-CA Wandsäge

Wichtige Informationen aus der Anleitung

Die Hilti DST 10-CA ist eine wassergekühlte Wandsäge, die für den professionellen Einsatz konzipiert ist. Diese Anleitung enthält alle notwendigen Informationen für den sicheren Betrieb, die Installation und die Wartung. Vor der Inbetriebnahme müssen alle Sicherheitshinweise gelesen und verstanden werden. Das Gerät darf nur von geschultem Fachpersonal bedient werden.

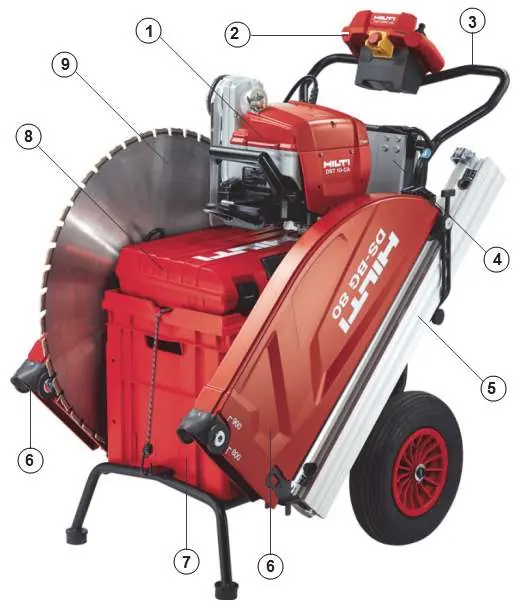

Produktbeschreibung

Die Wandsäge besteht aus mehreren Hauptkomponenten:

• Sägekopf
• Fernbedienung
• Transportwagen
• Schienensystem
• Blattschutz

Technische Daten

Die Hilti DST 10-CA arbeitet mit einer Nennspannung von 480 V und einer Stromstärke von 16 A. Das System erfordert eine Wasserversorgung zur Kühlung. Die Schutzklasse beträgt IP 65. Das Gewicht des Sägekopfes beträgt 32 kg.

Installation der Wandsäge

Die Installation erfordert eine sorgfältige Vorbereitung:

1. Schienenmontage: Die Schienen müssen stabil und korrekt ausgerichtet montiert werden. Verwenden Sie geeignete Dübel für den Untergrund.
2. Sägekopfmontage: Der Sägekopf wird auf das Schienensystem aufgesetzt und verriegelt.
3. Blattmontage: Das Sägeblatt muss in der korrekten Drehrichtung montiert und mit der entsprechenden Flanschverbindung gesichert werden.
4. Anschlüsse: Schließen Sie die Stromversorgung, die Fernbedienung und die Wasserzufuhr an.

Inbetriebnahme

Vor dem ersten Schnitt sind folgende Punkte zu prüfen:

• Alle Schrauben und Verbindungen sind fest angezogen.
• Die Wasserzufuhr ist gewährleistet und der Druck liegt im Bereich von 2-6 bar.
• Der Not-Aus-Schalter ist funktionsfähig.
• Das Sägeblatt ist korrekt montiert und unbeschädigt.

Beginnen Sie immer mit einem Anschnitt bei reduzierter Vorschubgeschwindigkeit, bevor Sie die volle Leistung abrufen.

Wartung und Pflege

Regelmäßige Wartung ist für die Langlebigkeit entscheidend:

• Täglich: Überprüfung der Anschlüsse, Reinigung des Sägekopfes und des Blattschutzes.
• Wöchentlich: Überprüfung der Rollen, Schienen und der Wasserfilter.
• Kühlsystem: Bei Frostgefahr muss das Kühlsystem mit Druckluft entleert werden.

Fehlerbehebung

Bei Problemen wie reduzierter Schnittleistung oder ungeradem Schnittverlauf prüfen Sie bitte die Schienenfixierung, den Zustand des Sägeblatts und die Vorschubparameter. Bei elektrischen Fehlern oder Defekten am Kühlsystem wenden Sie sich bitte an den Hilti-Service.
