Installationsanleitung für Hilti DST 10-CA und DST 20-CA Diamantseilsäge

Schnelle Installationsanleitung für die Hilti DST 10-CA und DST 20-CA Diamantseilsägen. Erfahren Sie, wie Sie die Führungsschienen korrekt montieren und die Anker für einen präzisen Schnitt setzen.

Inhaltsverzeichnis

Wichtige Informationen zur Installation

Diese Anleitung beschreibt die Montage der Führungsschienen für die Hilti DST 10-CA und DST 20-CA Diamantseilsägen. Die Installation erfordert die Verwendung von HKD-D M12x50 Ankern. Stellen Sie sicher, dass der Untergrund für die Montage geeignet ist.

Vorbereitung und Anker setzen

Markieren Sie die Bohrlöcher auf dem Untergrund gemäß den technischen Vorgaben:

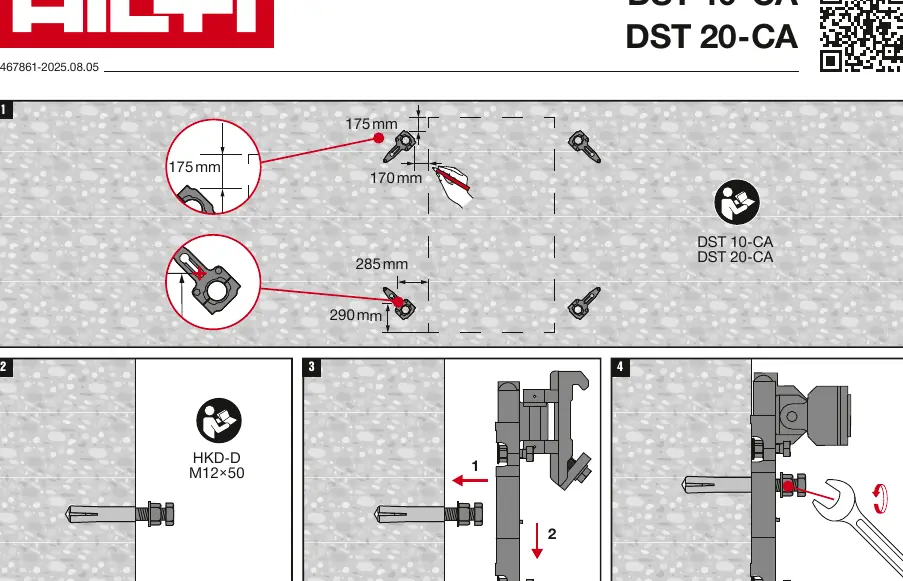

Bohrmuster und Ankerinstallation (HKD-D M12x50)

Obere Anker: 175 mm Abstand horizontal, 170 mm Abstand vertikal.
Untere Anker: 285 mm Abstand horizontal, 290 mm Abstand vertikal.
Verwenden Sie HKD-D M12x50 Anker für eine sichere Befestigung der Schienenhalterungen.

Montage der Führungsschienen

Nachdem die Anker gesetzt sind, montieren Sie die Führungsschienen:

Befestigen Sie die Halterungen an den gesetzten Ankern.
Richten Sie die Führungsschienen präzise aus, um einen korrekten Schnittverlauf zu gewährleisten.
Montieren Sie die Schienenführung gemäß den Schritten 5 bis 9, um den Arbeitsbereich für die Diamantseilsäge festzulegen.

Herstellerinformationen

Hilti

Markenprofil

Herstellerwebsite https://www.hilti.de Support https://www.hilti.de Herstellerhandbücher https://www.hilti.de/technical-library

Praktische Hilfe

Typische Probleme

Falscher Ankerabstand

Achten Sie strikt auf die Maße 175 mm x 170 mm für die oberen und 285 mm x 290 mm für die unteren Anker.

Instabile Führungsschiene

Stellen Sie sicher, dass die HKD-D M12x50 Anker vollständig und fest im Untergrund verankert sind.

Vor der Verwendung

Prüfen Sie den Untergrund auf ausreichende Tragfähigkeit.
Stellen Sie sicher, dass die HKD-D M12x50 Anker vorhanden sind.
Markieren Sie die Bohrlöcher exakt nach den angegebenen Abständen.
Überprüfen Sie die Ausrichtung der Führungsschienen vor dem Sägevorgang.
