Bedienungsanleitung für Hilti SCM 18-A Akku-Metallkreissäge
Erfahren Sie, wie Sie die Hilti SCM 18-A Akku-Metallkreissäge sicher bedienen, warten und Fehler beheben. Dieser Leitfaden enthält Anweisungen zur Montage, zum Sägeblattwechsel, zur Akku-Pflege und zur Fehlerdiagnose.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Hilti SCM 18-A ist eine Akku-Metallkreissäge für professionelle Anwendungen. Sie ist ausschließlich für das Schneiden von Metall bestimmt. S. 6, 11
Wichtigste Schritte
- Sägeblatt wechseln S. 12
- Schnitttiefe einstellen S. 13
- Spänebehälter leeren S. 14
Erste Inbetriebnahme
- Akku einsetzen und auf Einrasten achten. S. 13
Probleme und Lösungen
4 LEDs blinken
Gerät überlastet oder überhitzt. Abkühlen lassen.
S. 15Wartung und Reset
- Regelmäßige Reinigung der Lüftungsschlitze und des Spänebehälters. S. 14
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Gewicht | 4.0 kg | Gerätegewicht | S. 11 |
| Sägeblattdurchmesser | 160 mm - 165 mm | Zulässiger Durchmesser | S. 11 |
Wo es im PDF steht
- Produktübersicht S. 10
- Sicherheitshinweise S. 7, 8, 9, 10
- Bedienung S. 12, 13, 14
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die Hilti SCM 18-A ist eine Akku-Metallkreissäge, die ausschließlich für das Schneiden von Metall oder metallähnlichen Materialien konzipiert ist. Die Verwendung für Holz, Kunststoffe, Gipskarton oder Verbundwerkstoffe ist nicht zulässig. Vor der ersten Inbetriebnahme müssen die Sicherheitshinweise gelesen werden. Das Gerät darf nur mit Hilti Li-Ion-Akkus der B 18-Serie und Ladegeräten der C4/36-Serie betrieben werden.
Produktbeschreibung
Die Säge verfügt über eine Schutzhaube, einen Spindelarretierungsknopf, eine Schnitttiefeneinstellung und einen Spänebehälter. Die Bedienelemente umfassen einen Ein-/Ausschalter mit Einschaltsperre, einen Handgriff und eine LED-Anzeige für den Akkuladestand.
Bedienung
Sägeblattwechsel
- Akku entfernen.
- Inbusschlüssel in die Sägeblattschraube einsetzen.
- Spindelarretierungsknopf drücken und halten.
- Schraube lösen und Sägeblatt entnehmen.
- Neues Sägeblatt einsetzen (Drehrichtungspfeil beachten).
- Flansch und Schraube wieder festziehen.
Schnitttiefe einstellen
Lösen Sie den Klemmhebel für die Schnitttiefeneinstellung, heben Sie das Gerät an, um die gewünschte Tiefe einzustellen, und schließen Sie den Klemmhebel wieder.
Akku einsetzen
Schieben Sie den Akku von hinten in das Gerät, bis er mit einem hörbaren Doppelklick einrastet.
Wartung und Pflege
Der Spänebehälter sollte regelmäßig geleert werden. Tragen Sie beim Leeren Schutzhandschuhe, da Metallspäne scharf und heiß sein können. Reinigen Sie das Gerät regelmäßig mit einem leicht feuchten Tuch. Verwenden Sie keine silikonhaltigen Reinigungsmittel. Die Lüftungsschlitze müssen frei von Blockaden gehalten werden.
Fehlerbehebung
Bei Problemen mit dem Gerät prüfen Sie zunächst den Akkuladestand. Wenn die LEDs am Akku blinken, deutet dies auf einen Fehler hin (z. B. Überhitzung oder Entladung). Bei Überlastung schaltet sich das Gerät ab; lassen Sie es abkühlen und reinigen Sie die Lüftungsschlitze.
Herstellerinformationen
Hilti
Praktische Hilfe
Typische Probleme
Sägeblatt klemmt
Vorschubdruck verringern und Gerät neu starten.
LEDs blinken (4x)
Gerät überlastet oder überhitzt. Schalter loslassen, abkühlen lassen und Lüftungsschlitze reinigen.
Akku rastet nicht ein
Rastnasen am Akku auf Verschmutzung prüfen und reinigen.
Sägeblatt schneidet nicht sauber
Sägeblatt auf Schärfe prüfen und ggf. wechseln.
Vor der Verwendung
- Akku auf ausreichenden Ladestand prüfen
- Sägeblatt auf korrekten Sitz und Schärfe prüfen
- Schutzhaube auf freie Beweglichkeit prüfen
- Schnitttiefe korrekt einstellen
- Werkstück sicher befestigen
Technische Daten in der Praxis
- Sägeblattdurchmesser
- 160 mm bis 165 mm
- Leerlaufdrehzahl
- 3.500 U/min
- Maximale Schnitttiefe
- 57 mm
Abbildungen und Diagramme

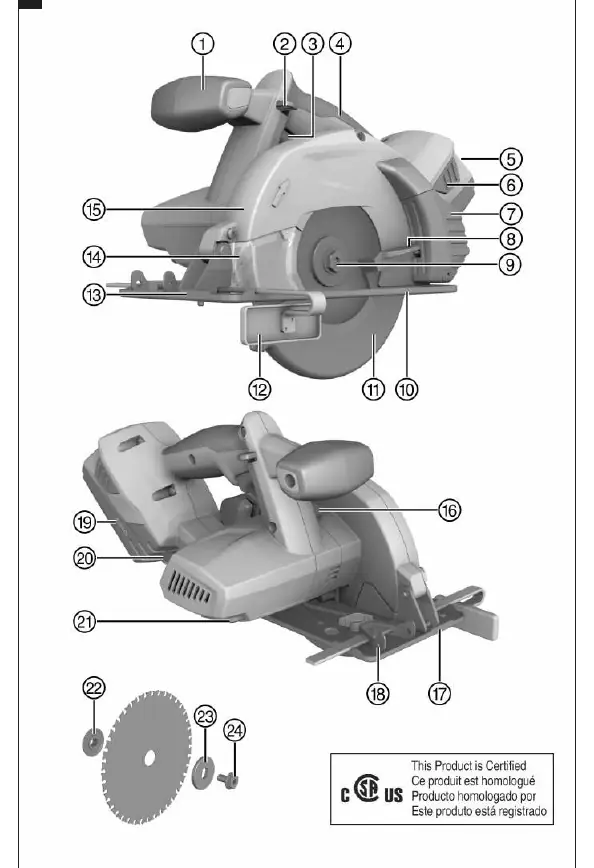

- Abbildung 1 zeigt die Übersicht der Bedienelemente.
- Abbildung 3 zeigt den Prozess des Sägeblattwechsels.
- Abbildung 5 zeigt die Einstellung der Schnitttiefe.
- Abbildung 9 zeigt das Leeren des Spänebehälters.
Modellkompatibilität
- Nur Hilti Li-Ion-Akkus der B 18-Serie verwenden.
- Nur Hilti Ladegeräte der C4/36-Serie verwenden.
- Nicht für Holz, Kunststoff oder Gipskarton geeignet.
