Bedienungsanleitung für HiKOKI CV 14DBL / CV 18DBL Akku-Multitool
Schnellstartanleitung und vollständiges Benutzerhandbuch für das HiKOKI CV 14DBL / CV 18DBL Akku-Multitool. Enthält Sicherheitsanweisungen, Ladeanleitungen, Betriebshinweise und Wartungstipps.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das HiKOKI CV 14DBL / CV 18DBL ist ein Akku-Multitool, das für Schneid-, Schleif- und Schabearbeiten an verschiedenen Materialien konzipiert ist. S. 5, 11, 18, 24
Wichtigste Schritte
- Akku laden S. 5, 12, 19, 25
- Zubehör montieren S. 6, 13, 19, 25
Erste Inbetriebnahme
- Akku laden, dann in das Gerät einsetzen. S. 5, 11, 18, 24
Probleme und Lösungen
Motor stoppt
Akku leer oder Überlastungsschutz aktiv.
S. 3, 10, 17, 23Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Vibrationsfrequenz | 6000 - 20000 min-1 | Schwingungsbereich | S. 6, 13, 19, 25 |
Wo es im PDF steht
- Sicherheitshinweise S. 2, 3, 4, 8
- Montage und Betrieb S. 6, 13, 19, 25
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält wichtige Sicherheits- und Betriebshinweise für das HiKOKI Akku-Multitool (Modelle CV 14DBL und CV 18DBL). Vor der ersten Inbetriebnahme müssen alle Sicherheitshinweise gelesen werden, um Stromschläge, Brände oder schwere Verletzungen zu vermeiden. Das Gerät verfügt über zwei Betriebsmodi: Standardmodus und AUTO-Modus.
Sicherheitshinweise
- Allgemeine Sicherheit: Halten Sie den Arbeitsbereich sauber und gut beleuchtet. Verwenden Sie das Gerät nicht in explosionsgefährdeten Umgebungen.
- Elektrische Sicherheit: Vermeiden Sie Körperkontakt mit geerdeten Oberflächen. Setzen Sie das Gerät nicht Regen oder Feuchtigkeit aus.
- Akkusicherheit: Verwenden Sie nur die vom Hersteller spezifizierten Ladegeräte und Akkus. Vermeiden Sie Kurzschlüsse der Akkukontakte durch Metallgegenstände.
- Gerätespezifische Sicherheit: Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Schneidwerkzeug verborgene Kabel berühren könnte.
Laden des Akkus
Vor der Verwendung muss der Akku geladen werden:
- Schließen Sie das Ladegerät an eine Steckdose an. Die Kontrolllampe blinkt rot.
- Setzen Sie den Akku fest in das Ladegerät ein.
- Der Ladevorgang beginnt automatisch (Kontrolllampe leuchtet rot).
- Nach Abschluss des Ladevorgangs blinkt die Kontrolllampe rot.
Montage und Betrieb
Das Gerät bietet zwei Modi:
- Standardmodus: Die Vibrationsfrequenz kann zwischen 6000 und 20000 min-1 über den Regler (1-5) eingestellt werden.
- AUTO-Modus: Die Frequenz wird automatisch je nach Arbeitslast zwischen 15000 min-1 und 20000 min-1 angepasst, um Vibrationen und Lärm zu reduzieren.
Wartung und Inspektion
- Anwendungswerkzeug: Ersetzen Sie stumpfe oder beschädigte Werkzeuge sofort, um Überlastungen des Motors zu vermeiden.
- Schrauben: Überprüfen Sie regelmäßig alle Befestigungsschrauben auf festen Sitz.
- Motor: Achten Sie darauf, dass die Motorwicklung nicht durch Öl oder Wasser beschädigt wird.
- Reinigung: Verwenden Sie ein weiches, trockenes Tuch oder ein mit Seifenwasser befeuchtetes Tuch. Keine chlorhaltigen Lösungsmittel oder Benzin verwenden.
Praktische Hilfe
Typische Probleme
Motor stoppt während des Betriebs
Akku ist leer (aufladen) oder Überlastungsschutz ist aktiv (Schalter loslassen, Ursache der Überlastung beseitigen).
Akku lädt nicht
Akku ist überhitzt (abkühlen lassen) oder defekt (Service kontaktieren).
Vibrationsfrequenz erreicht nicht 20000 min-1 im AUTO-Modus
Dies ist normal und hängt von der Art der Arbeit oder dem verwendeten Zubehör ab.
Vor der Verwendung
- Akku vollständig geladen?
- Arbeitsbereich frei von Hindernissen?
- Passendes Zubehör für die Aufgabe gewählt?
- Sicherer Stand gewährleistet?
- Schalter in Aus-Position vor Akku-Einsetzen?
Technische Daten in der Praxis
- Vibrationsfrequenz
- Schwingungen pro Minute (6000-20000 min-1).
Abbildungen und Diagramme
- Abb. 1: Akku-Entnahme und Einsetzen
- Abb. 2: Ladevorgang

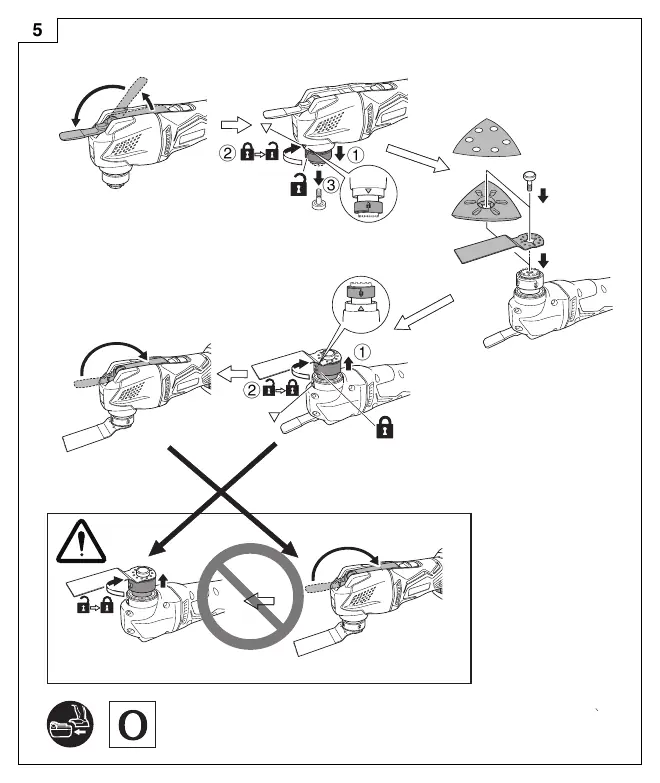

- Abb. 5: Montage des Anwendungswerkzeugs
- Abb. 6: Schalterbedienung
- Abb. 7: Einstellung der Betriebsgeschwindigkeit einstellen
Modellkompatibilität
- Nur HiKOKI Original-Akkus verwenden.
- Nicht mit anderen Akkutypen verwenden, um Brandgefahr zu vermeiden.
