Bedienungsanleitung für HiKOKI G 18BYE Winkelschleifer

Umfassender Leitfaden für den HiKOKI G 18BYE Winkelschleifer. Enthält Anweisungen zur Montage, Sicherheit, elektronischen Schutzfunktionen und Wartung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der HiKOKI G 18BYE ist ein 180mm Winkelschleifer mit 1950W Leistung. Er verfügt über elektronische Schutzfunktionen wie Sanftanlauf, Überlast- und Überhitzungsschutz sowie eine elektrische Bremse. S. 10, 26

Wichtigste Schritte

  • Montage der Schutzhaube S. 12, 28
  • Montage der Schleifscheibe S. 13, 29

Erste Inbetriebnahme

  • Stellen Sie sicher, dass der Schalter auf AUS steht, bevor Sie den Stecker einstecken. S. 8, 24

Probleme und Lösungen

Rote LED blinkt

Überlastung oder Überhitzung. Bei Überlastung Schalter loslassen. Bei Überhitzung abkühlen lassen.

S. 11, 27

Wartung und Reset

  • Reinigen Sie die Lüftungsschlitze regelmäßig mit Druckluft, während der Motor im Leerlauf läuft. S. 15, 31

Technische Daten

Parameter Wert Hinweis Seiten
Leistung 1950 W Eingangsleistung S. 10, 26
Drehzahl 6600/min Nenndrehzahl S. 10, 26

Wo es im PDF steht

  • Sicherheitshinweise S. 2, 3, 4, 5
  • Montage und Bedienung S. 12, 13, 14
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Montage und Einstellung der Schutzhaube Seite 12 Befestigung des Seitengriffs Seite 12 Montage der Schleifscheibe Seite 13 Schalterbedienung Seite 14 Schleifwinkel und Methode Seite 14

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Bedienungsanleitung für den HiKOKI G 18BYE Winkelschleifer. Es deckt die sichere Handhabung, Montage, elektronische Schutzfunktionen und Wartung ab. Bitte lesen Sie alle Sicherheitshinweise sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen.

Sicherheitshinweise

  • Tragen Sie immer eine Schutzbrille und geeignete Schutzausrüstung.
  • Stellen Sie sicher, dass der Schalter auf AUS steht, bevor Sie das Gerät an die Stromquelle anschließen.
  • Verwenden Sie das Gerät nicht in der Nähe von brennbaren Materialien oder in explosiven Atmosphären.
  • Achten Sie auf Rückschlaggefahren (Kickback) und halten Sie das Gerät bei Betrieb sicher fest.
  • Verwenden Sie nur empfohlene Zubehörteile und Schutzvorrichtungen.

Montage und Bedienung

Montage und Einstellung der Schutzhaube
Montage und Einstellung der Schutzhaube
Befestigung des Seitengriffs
Befestigung des Seitengriffs
Montage der Schleifscheibe
Montage der Schleifscheibe
Schalterbedienung
Schalterbedienung
Schleifwinkel und Methode
Schleifwinkel und Methode

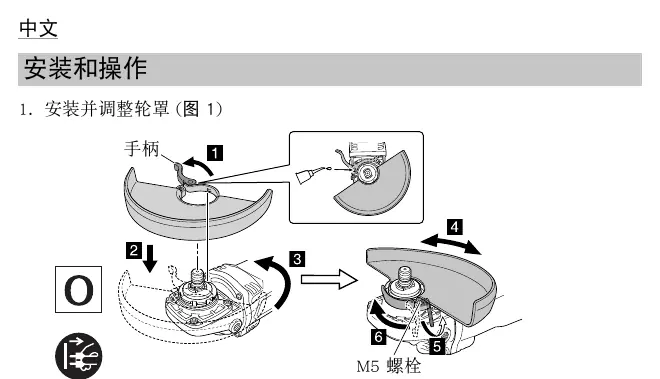

Montage der Schutzhaube

Die Schutzhaube muss sicher am Gerät befestigt und so positioniert werden, dass der Bediener maximal geschützt ist.

Montage des Seitengriffs

Der Seitengriff sollte für eine bessere Kontrolle während des Betriebs fest montiert werden.

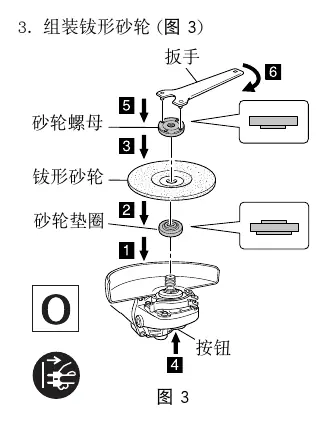

Montage der Schleifscheiben

Verwenden Sie den mitgelieferten Schlüssel, um die Radmutter festzuziehen. Stellen Sie sicher, dass die Scheibe korrekt auf dem Flansch sitzt.

Elektronische Funktionen

Der G 18BYE verfügt über mehrere elektronische Schutzfunktionen:

  • Sanftanlauf: Reduziert den Rückstoß beim Start.
  • 0-Spannungs-Wiederanlaufschutz: Verhindert das automatische Starten nach einer Stromunterbrechung.
  • Überlastschutz: Schaltet den Motor bei Überlastung ab.
  • Überhitzungsschutz: Schaltet den Motor bei Überhitzung ab.
  • Bremsfunktion: Aktiviert sich, wenn der Schalter losgelassen wird.

Wartung und Inspektion

  • Überprüfen Sie regelmäßig die Schleifscheiben auf Risse oder Defekte.
  • Kontrollieren Sie alle Befestigungsschrauben auf festen Sitz.
  • Reinigen Sie die Lüftungsschlitze regelmäßig, um Staubansammlungen zu vermeiden.
  • Lassen Sie das Netzkabel nur von einem autorisierten HiKOKI-Servicecenter austauschen.

Praktische Hilfe

Typische Probleme

Gerät stoppt während des Betriebs (Überlast)

Schalter loslassen, Ursache der Überlastung beseitigen und erneut starten.

Gerät stoppt während des Betriebs (Überhitzung)

Netzstecker ziehen, Gerät an einem gut belüfteten Ort abkühlen lassen.

Rückschlag bei Bremsfunktion

Halten Sie das Gerät beim Loslassen des Schalters sicher fest, da die Bremse ein Rückschlagmoment erzeugen kann.

Vor der Verwendung

  • Überprüfen Sie die Schleifscheibe auf Risse oder Oberflächenfehler.
  • Stellen Sie sicher, dass die Schutzhaube korrekt montiert ist.
  • Prüfen Sie, ob der Schalter auf AUS steht, bevor Sie den Stecker einstecken.
  • Stellen Sie sicher, dass das Werkstück sicher befestigt ist.
  • Tragen Sie persönliche Schutzausrüstung (Schutzbrille, Gehörschutz).

Technische Daten in der Praxis

Eingangsleistung
1950 W für leistungsstarkes Schleifen.
Nenndrehzahl
6600/min für effiziente Materialabtragung.
Scheibendurchmesser
180 mm für große Schleif- und Trennarbeiten.

Abbildungen und Diagramme

  • Fig. 1: Montage und Einstellung der Schutzhaube.
  • Fig. 2: Befestigung des Seitengriffs.
  • Fig. 3-5: Montage der verschiedenen Scheibentypen (Schleifscheibe, Trennscheibe, Diamantscheibe).
  • Fig. 6: Bedienung des Schalters.

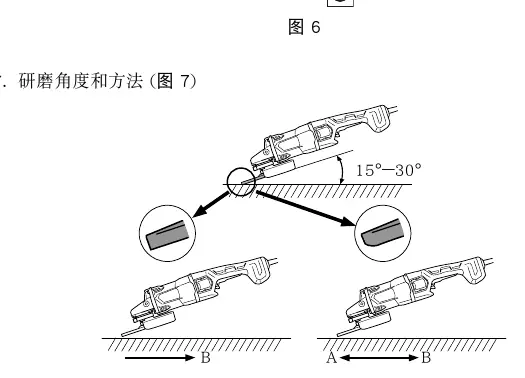

  • Fig. 7: Empfohlener Schleifwinkel (15°-30°).

Modellkompatibilität

  • Verwenden Sie nur Zubehör, das für die Nenndrehzahl des Geräts geeignet ist.
  • Verwenden Sie keine Reduzierhülsen für Scheiben mit zu großen Bohrungen.
