Bedienungsanleitung für HiKOKI CV 18DA Akku-Multifunktionswerkzeug
Schnelle Anleitung für das HiKOKI CV 18DA Akku-Multifunktionswerkzeug. Erfahren Sie alles über Sicherheit, Akku-Ladevorgang, Werkzeugwechsel, Geschwindigkeitsregelung und Wartung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das HiKOKI CV 18DA ist ein Akku-Multifunktionswerkzeug. Es wird durch Einsetzen eines geladenen 18V-Akkus betriebsbereit gemacht. Die Geschwindigkeit lässt sich über ein Wählrad (Stufen 1-6) anpassen, und Zubehör wird über einen Schnellspannhebel gewechselt. S. 2, 4, 10
Wichtigste Schritte
- Akku laden S. 9, 10
- Werkzeug montieren S. 3, 10
Erste Inbetriebnahme
- Akku laden, in das Gerät einschieben, Zubehör montieren, Geschwindigkeit wählen und einschalten. S. 2, 4, 9
Probleme und Lösungen
Motor stoppt
Überlastung oder Überhitzung. Schalter loslassen, Ursache beheben, abkühlen lassen.
S. 7, 10Wartung und Reset
- Regelmäßige Reinigung des Gehäuses, Prüfung der Montageschrauben und der Kontakte auf Staub/Späne. S. 10
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 18 V | Nennspannung | S. 12 |
| Leerlaufdrehzahl | 6000–20000 /min | Oszillationsfrequenz | S. 12 |
Wo es im PDF steht
- Sicherheitshinweise S. 5, 6, 7
- Bedienung S. 2, 3, 4
- Technische Daten S. 12
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Bedienungsanleitung für das Akku-Multifunktionswerkzeug HiKOKI CV 18DA. Es umfasst Sicherheitshinweise, Anweisungen zum Laden des Akkus, zum Werkzeugwechsel, zur Bedienung und zur Wartung des Geräts.
Sicherheitshinweise
- Allgemeine Sicherheit: Halten Sie den Arbeitsbereich sauber und gut beleuchtet. Verwenden Sie das Werkzeug nicht in explosionsgefährdeten Umgebungen.
- Elektrische Sicherheit: Vermeiden Sie Körperkontakt mit geerdeten Oberflächen. Setzen Sie das Werkzeug nicht Regen oder Nässe aus.
- Persönliche Sicherheit: Tragen Sie immer eine Schutzbrille. Entfernen Sie Einstellwerkzeuge vor dem Einschalten.
- Akku-Sicherheit: Laden Sie den Akku nur mit dem vom Hersteller angegebenen Ladegerät. Vermeiden Sie Kurzschlüsse und halten Sie den Akku von Metallgegenständen fern.
- Gerätespezifische Sicherheit: Halten Sie das Werkzeug bei Arbeiten, bei denen das Zubehör verborgene Leitungen berühren könnte, an den isolierten Griffflächen.
Geräteübersicht
Das Gerät verfügt über einen Schalter, einen Hebel für den Werkzeugwechsel, eine LED-Leuchte, einen Geschwindigkeitsregler (Wählrad) und eine Akku-Aufnahme. Die genaue Nummerierung der Teile finden Sie in der Abbildung auf Seite 2.
Akku laden
Verwenden Sie das Ladegerät UC18YFSL:
- Schließen Sie das Netzkabel des Ladegeräts an eine Steckdose an.
- Setzen Sie den Akku fest in das Ladegerät ein.
- Die Ladekontrollleuchte zeigt den Status an: Dauerhaftes Leuchten bedeutet Laden, Blinken bedeutet Ladevorgang abgeschlossen oder Fehler.
- Lassen Sie das Ladegerät nach einem Ladevorgang etwa 15 Minuten ruhen, bevor Sie den nächsten Akku laden.
Bedienung und Montage
- Werkzeugwechsel: Betätigen Sie den Hebel (Vorsicht: starke Feder), um das Zubehör zu lösen oder zu befestigen. Stellen Sie sicher, dass das Zubehör fest sitzt.
- Einschalten: Nutzen Sie den Schalter am Gehäuse.
- Geschwindigkeit einstellen: Verwenden Sie das Wählrad, um die Vibrationsfrequenz zwischen 6000 und 20000 /min (Stufen 1 bis 6) an das Material anzupassen.
- Staubabsaugung: Ein Staubabsaugadapter kann montiert werden (nur für MSU93D).
Wartung und Inspektion
- Schalten Sie das Gerät vor Wartungsarbeiten aus und entfernen Sie den Akku.
- Überprüfen Sie regelmäßig das Zubehör auf Verschleiß und die Montageschrauben auf festen Sitz.
- Reinigen Sie das Gehäuse mit einem weichen, trockenen Tuch oder einem mit Seifenwasser befeuchteten Tuch. Verwenden Sie keine chlorhaltigen Lösungsmittel oder Benzin.
- Lagern Sie das Werkzeug und den Akku an einem trockenen Ort unter 40°C, außerhalb der Reichweite von Kindern.
Praktische Hilfe
Typische Probleme
Motor stoppt während des Betriebs
Dies kann durch Überlastung oder Überhitzung geschehen. Lassen Sie das Gerät abkühlen und reduzieren Sie die Belastung.
Akku lädt nicht
Prüfen Sie, ob der Akku vollständig eingesetzt ist und ob Fremdkörper an den Kontakten haften. Stellen Sie sicher, dass die Umgebungstemperatur zwischen 0°C und 50°C liegt.
Zubehör sitzt locker
Überprüfen Sie die Montage gemäß Abbildung 5. Stellen Sie sicher, dass der Hebel vollständig eingerastet ist.
Vor der Verwendung
- Akku vollständig aufladen
- Sicherstellen, dass der Schalter auf 'Aus' steht
- Zubehör auf festen Sitz prüfen
- Arbeitsbereich auf verborgene Leitungen oder Rohre prüfen
- Geeignete Schutzausrüstung (Schutzbrille) anlegen
Technische Daten in der Praxis
- 6000–20000 /min
- Einstellbare Vibrationsfrequenz für verschiedene Materialien
Abbildungen und Diagramme

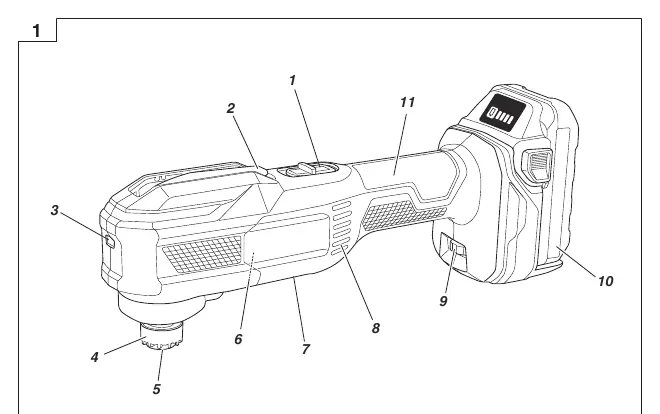

- Fig. 1: Übersicht der Bauteile (Schalter, Hebel, LED, Akku)
- Fig. 4: Korrekter Ladevorgang mit dem Ladegerät

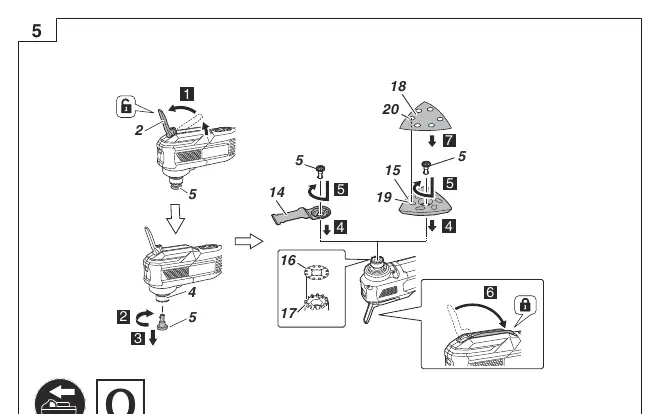

- Fig. 5: Werkzeugwechsel mittels Hebelmechanismus
- Fig. 7: Ein-/Ausschalten des Geräts
- Fig. 8: Einstellung der Arbeitsgeschwindigkeit über das Wählrad
Modellkompatibilität
- Nur mit HiKOKI Original-Akkus verwenden.
- Staubabsaugadapter nur für MSU93D geeignet.
