Bedienungsanleitung für HiKOKI UB 18DF Akku-Laterne
Erfahren Sie, wie Sie die HiKOKI UB 18DF Akku-Laterne sicher bedienen, Akkus einsetzen und die Leuchtdauer optimieren. Vollständiger Leitfaden zur Nutzung und Wartung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die HiKOKI UB 18DF ist eine Akku-Laterne, die mit 14,4V oder 18V Li-Ion-Akkus betrieben wird. Sie bietet zwei Helligkeitsstufen und eine Akku-Wechselanzeige. S. 1
Wichtigste Schritte
- Akku einsetzen S. 1
- Licht einschalten S. 1
Probleme und Lösungen
Erinnerungsleuchte blinkt
Akkuladung ist gering. Ersetzen oder laden Sie den Akku.
S. 1Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 14,4 V / 18 V | Betriebsspannung | S. 1 |
| Gewicht | 0,4 kg | Gewicht ohne Akku | S. 1 |
Wo es im PDF steht
- Bedienungsanleitung und technische Daten S. 1, 2
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Die HiKOKI UB 18DF ist eine Akku-Laterne für den professionellen und privaten Einsatz. Vor der Verwendung ist es essenziell, die Sicherheitshinweise zu beachten, insbesondere den Schutz vor Stromschlägen und Überhitzung. Decken Sie die Laterne während des Betriebs niemals mit Stoffen oder anderen Materialien ab, da dies zu einem Brand führen kann. Schalten Sie das Gerät bei Nichtgebrauch oder während der Wartung immer aus und entfernen Sie den Akku.

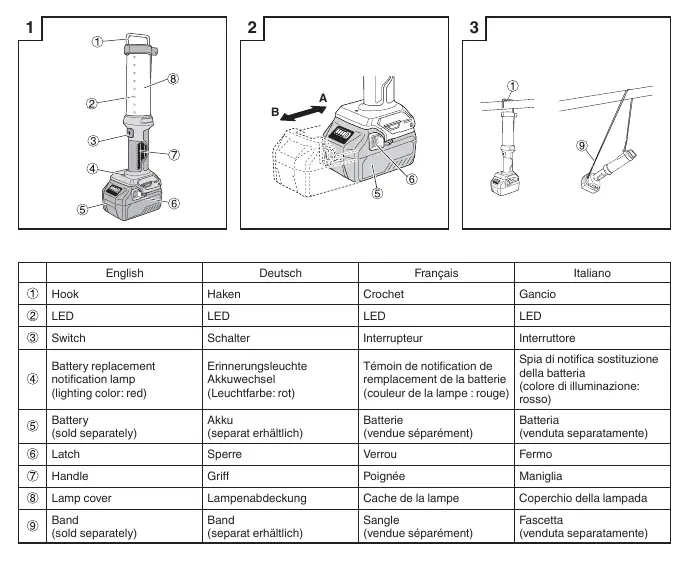

Produktbeschreibung
Die Laterne besteht aus folgenden Hauptkomponenten:
- Haken: Zum Aufhängen der Laterne.
- LED: Lichtquelle.
- Schalter: Zum Ein- und Ausschalten sowie zur Helligkeitsregelung.
- Erinnerungsleuchte (Akkuwechsel): Leuchtet rot, wenn die Akkukapazität niedrig ist.
- Lampenabdeckung: Schützt die LEDs.
- Griff: Zum Tragen des Geräts.
Erste Schritte und Bedienung
Akku einsetzen und entnehmen:
- Schieben Sie den Akku in Richtung A, bis er hörbar einrastet.
- Zum Entnehmen halten Sie die Sperre gedrückt und ziehen den Akku in Richtung B heraus.
Licht einschalten und Modi:
Die Helligkeit kann in zwei Stufen eingestellt werden. Drücken Sie den Schalter, um zwischen den Modi zu wechseln:
- 1. Drücken: Hoch (High)
- 2. Drücken: Niedrig (Low)
- 3. Drücken: Aus (Off)
Sicherheitshinweise
- Schauen Sie niemals direkt in die LED.
- Verwenden Sie die Laterne nicht, wenn die Lampenabdeckung beschädigt oder abgenommen ist.
- Die Lampenabdeckung wird während des Betriebs heiß; berühren Sie diese nicht.
- Setzen Sie die Laterne nicht dem Regen aus.
- Vermeiden Sie den Kontakt mit Benzin, Verdünner oder ähnlichen Chemikalien.
- Lagern Sie die Laterne nicht in Fahrzeugen, die starker Sonneneinstrahlung ausgesetzt sind (über 50°C).
Lagerung und Wartung
Lagern Sie das Elektrowerkzeug und den Akku an einem Ort mit einer Temperatur unter 40°C und außerhalb der Reichweite von Kindern. Stellen Sie sicher, dass der Schalter auf OFF steht und der Akku entfernt wurde.
Technische Daten
- Spannung: 14,4 V / 18 V
- Kompatible Akkus: Li-ion Multi-Volt, BSL18 und BSL14 Serie
- Gewicht (ohne Akku): 0,4 kg
- Abmessungen: 98 mm (Tiefe) x 79 mm (Breite) x 301 mm (Höhe)
Praktische Hilfe
Typische Probleme
Licht geht plötzlich aus
Der Akku ist leer oder die Schutzschaltung wurde aktiviert. Laden Sie den Akku sofort auf.
Erinnerungsleuchte für Akkuwechsel blinkt rot
Die Akkukapazität ist niedrig. Ersetzen oder laden Sie den Akku, um eine Tiefentladung zu vermeiden.
Vor der Verwendung
- Akku vollständig geladen?
- Lampenabdeckung unbeschädigt?
- Schalter auf OFF?
- Umgebungstemperatur unter 50°C?
Abbildungen und Diagramme
- Fig. 2: Anleitung zum Einsetzen und Entnehmen des Akkus.
- Fig. 3: Anleitung zum sicheren Aufhängen der Laterne bei Arbeiten in der Höhe.
Modellkompatibilität
- Kompatibel mit HiKOKI Li-ion Multi-Volt, BSL18 und BSL14 Akku-Serien.
